How to empower community by using GIS lecture 3
本文件介紹了如何使用地理資訊系統（GIS）在高中職教育中進行社區化應用，特別是普通地圖的製作過程。內容涵蓋了地圖元素簡介、ArcMap的使用、圖層管理、樣式設定以及圖形插入等實用技能。最後提出了一個練習題，讓讀者實際動手繪製地圖以展示學校的相對位置。
How to empower community by using GIS lecture 3
- 1. 地理資訊系統於高中職社區化之應用 How toempower community by using GIS Lecturer: Yao-hui Wang

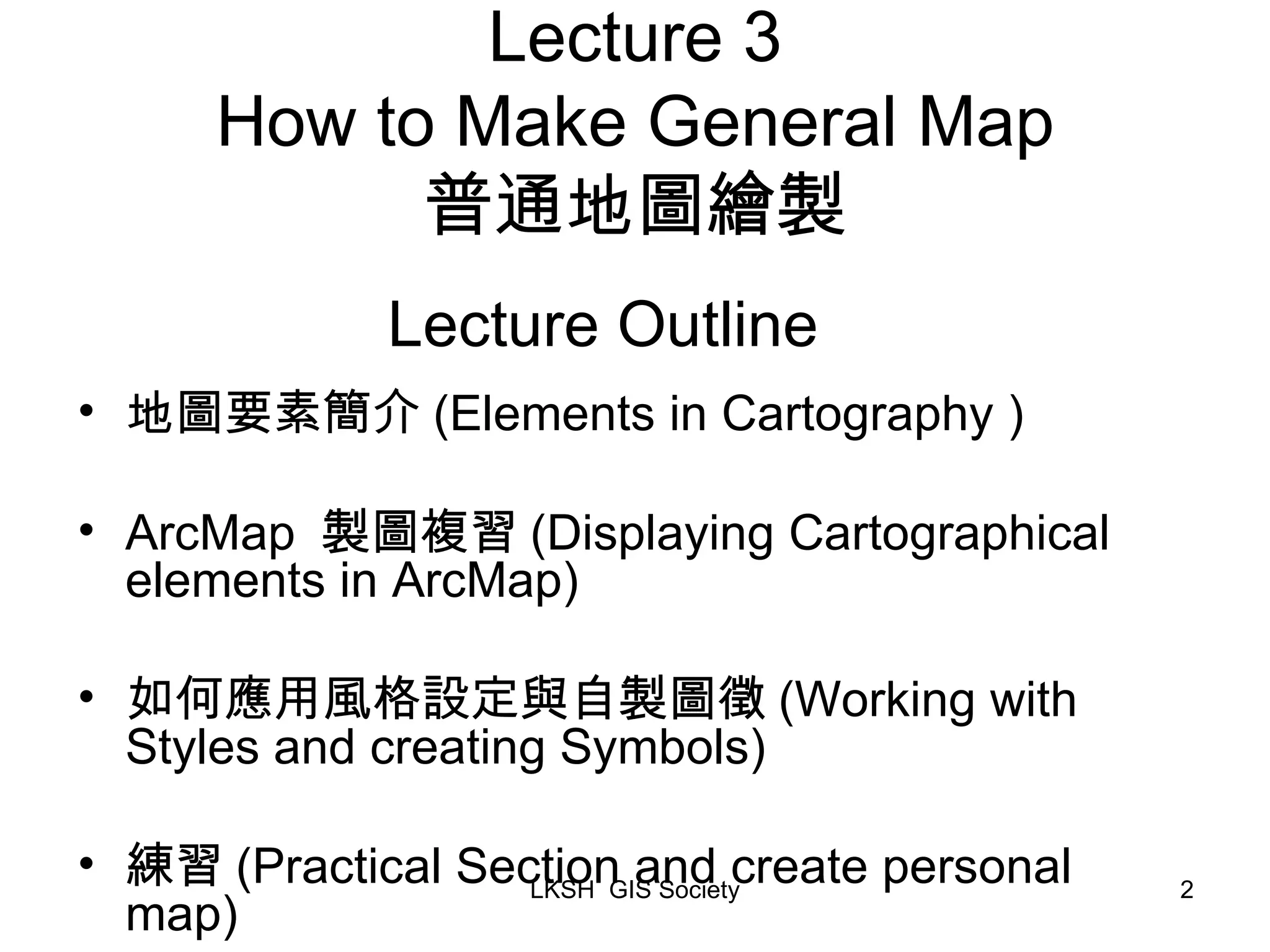

- 2. Lecture 3 Howto Make General Map 普通地圖繪製 地圖要素簡介 (Elements in Cartography ) ArcMap 製圖複習 (Displaying Cartographical elements in ArcMap) 如何應用風格設定與自製圖徵 (Working with Styles and creating Symbols) 練習 (Practical Section and create personal map) Lecture Outline

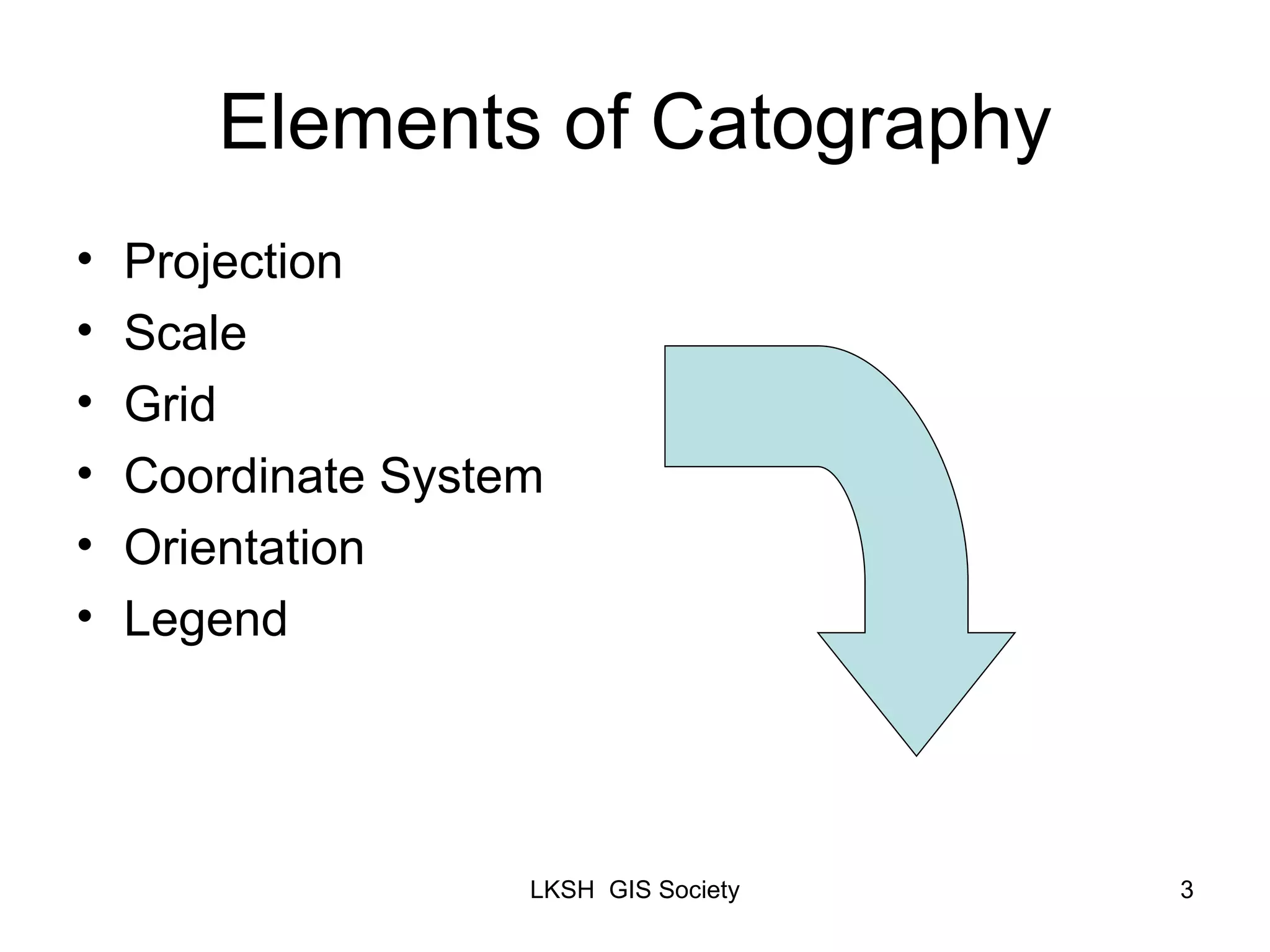

- 3. Elements of CatographyProjection Scale Grid Coordinate System Orientation Legend

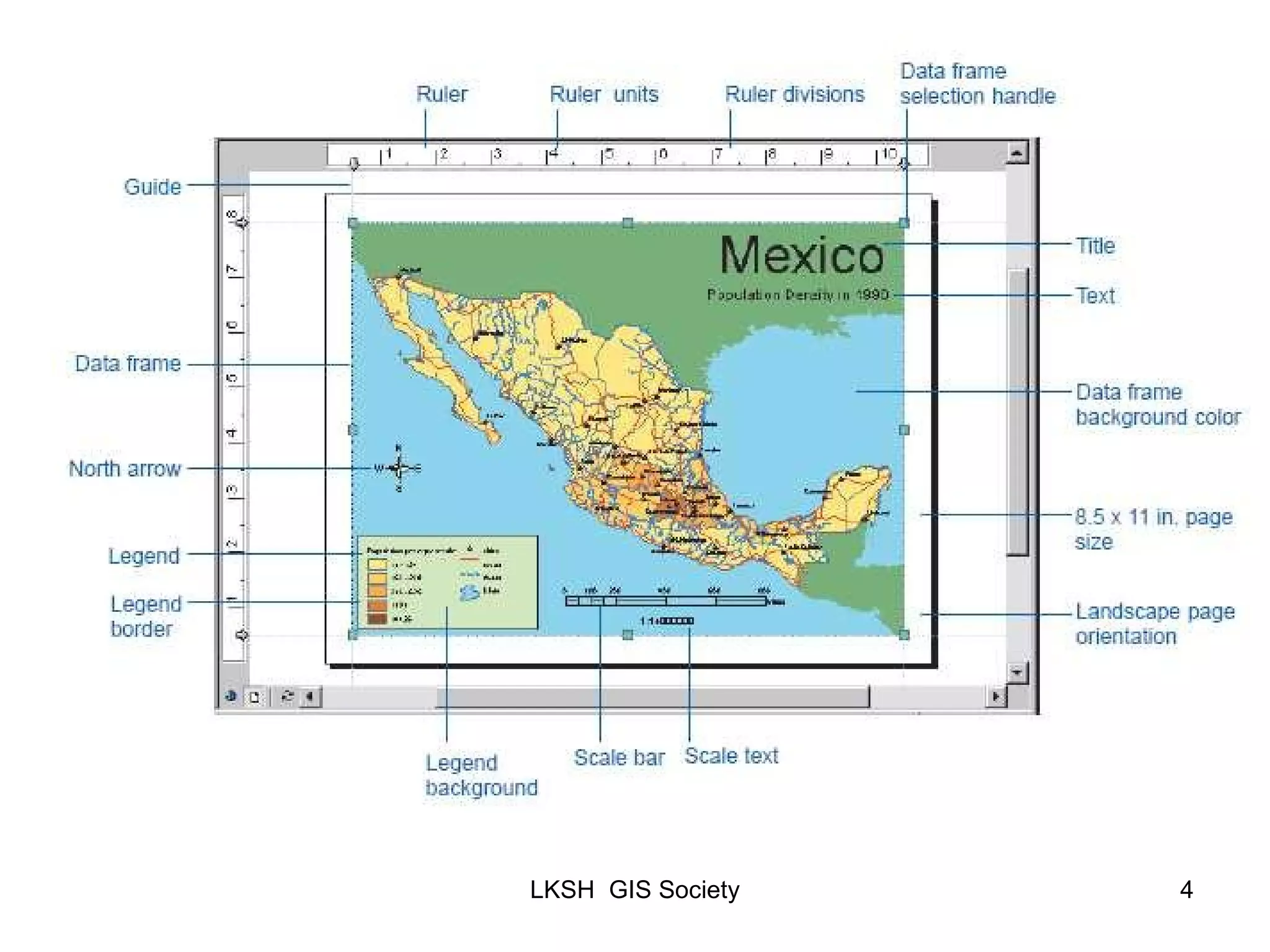

- 4.

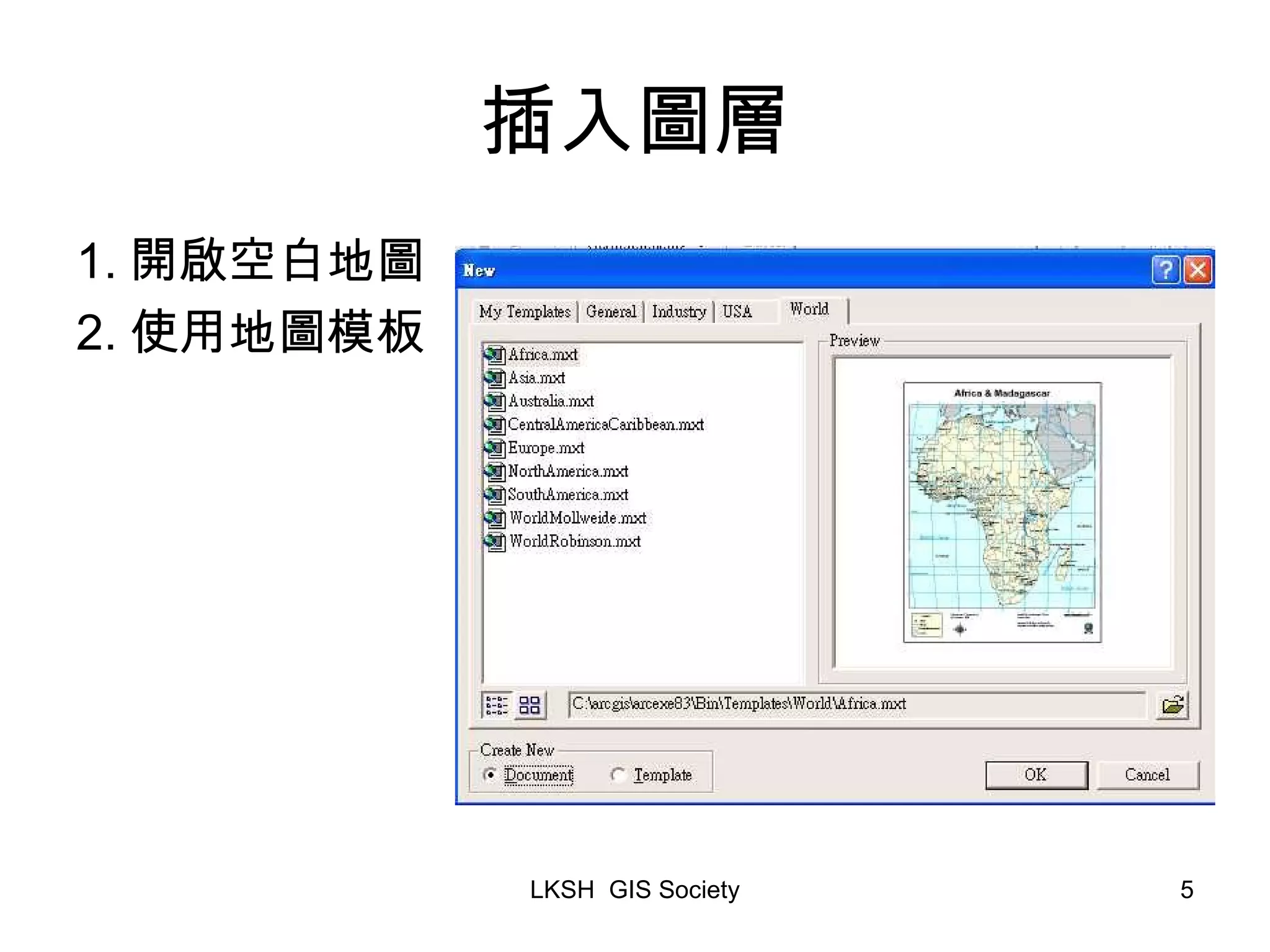

- 5. 插入圖層 1. 開啟空白地圖2. 使用地圖模板

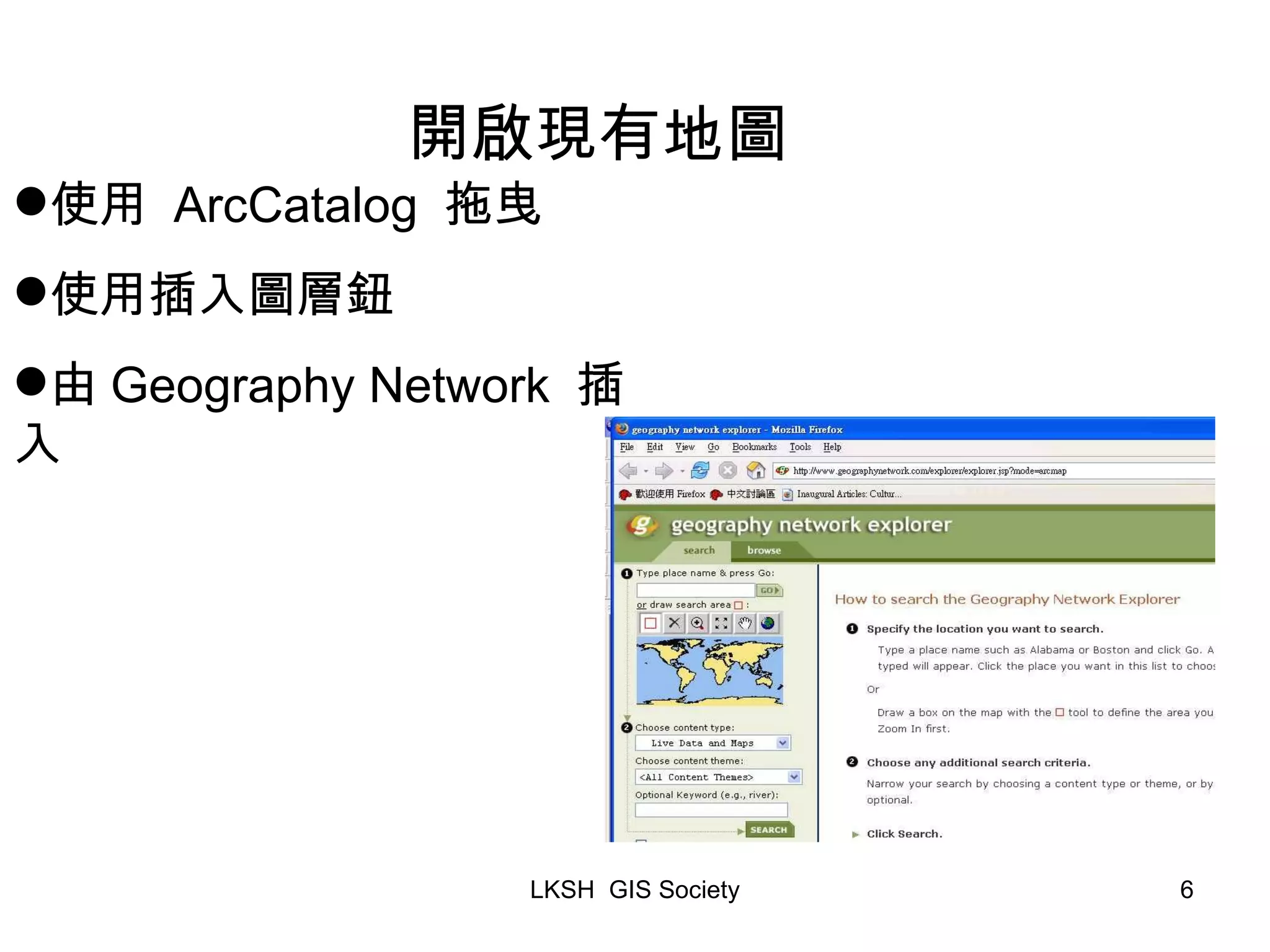

- 6. 開啟現有地圖 使用 ArcCatalog 拖曳 使用插入圖層鈕 由 Geography Network 插入

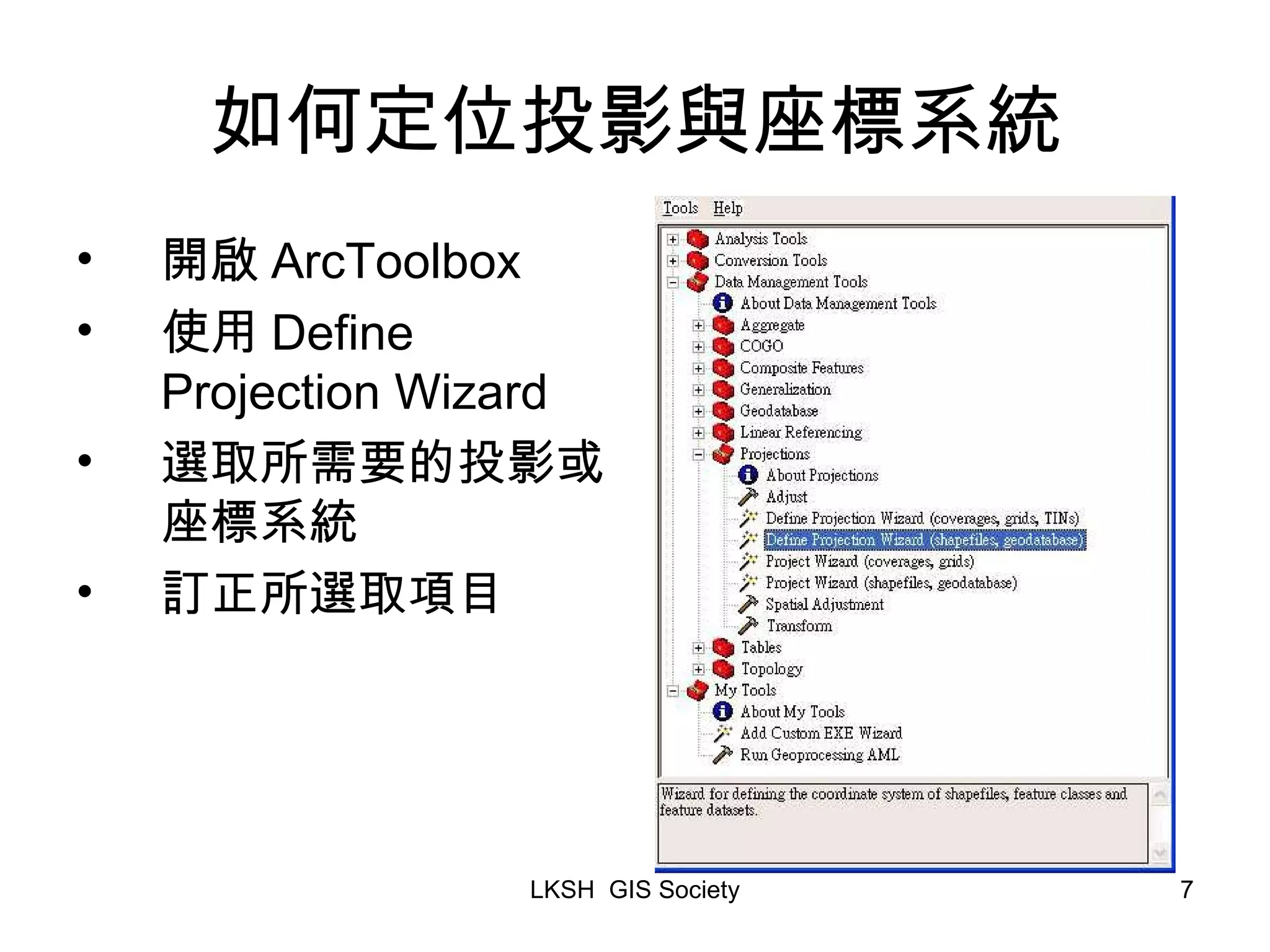

- 7. 如何定位投影與座標系統 開啟 ArcToolbox使用 Define Projection Wizard 選取所需要的投影或座標系統 訂正所選取項目

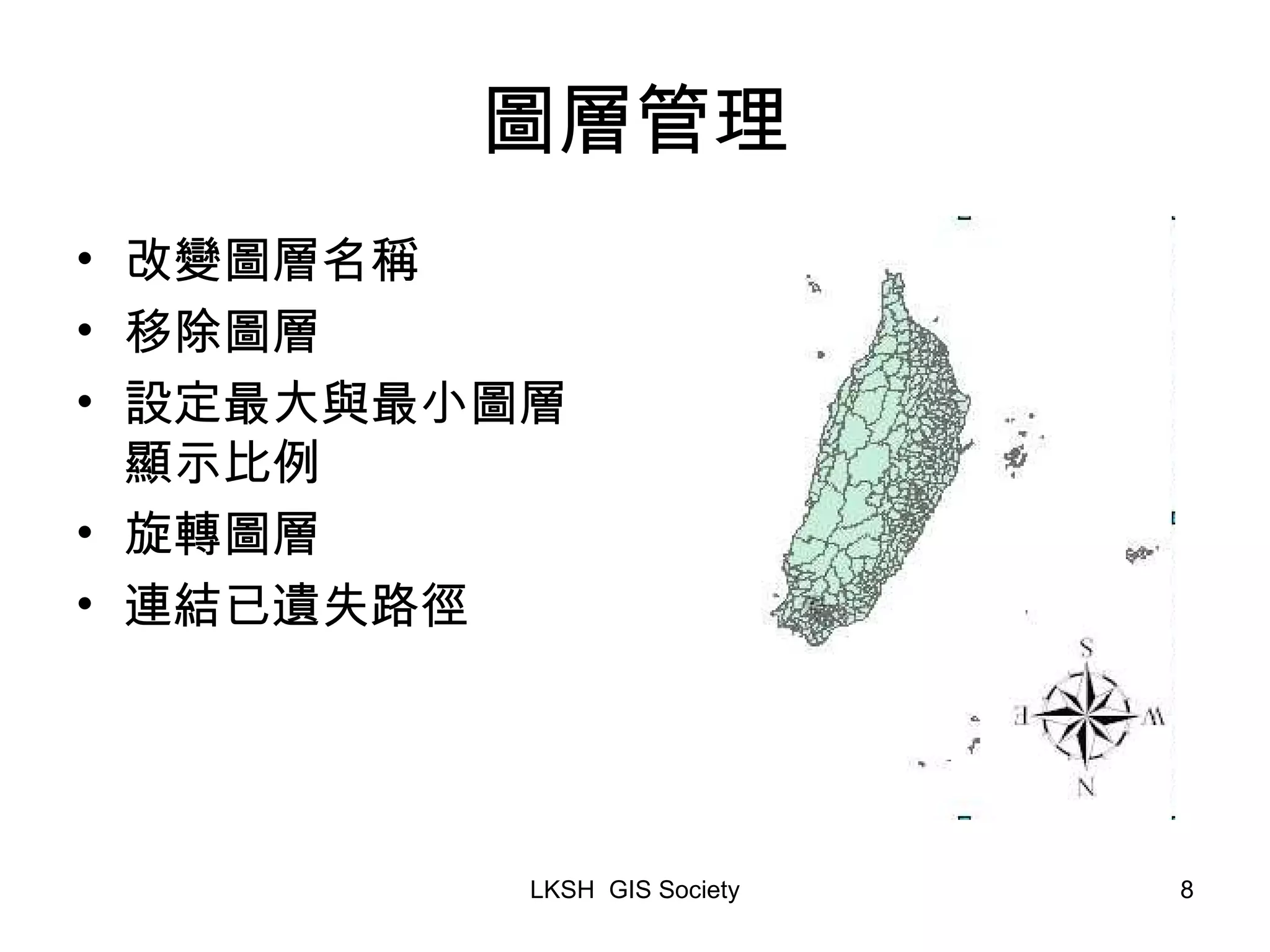

- 8. 圖層管理 改變圖層名稱 移除圖層設定最大與最小圖層顯示比例 旋轉圖層 連結已遺失路徑

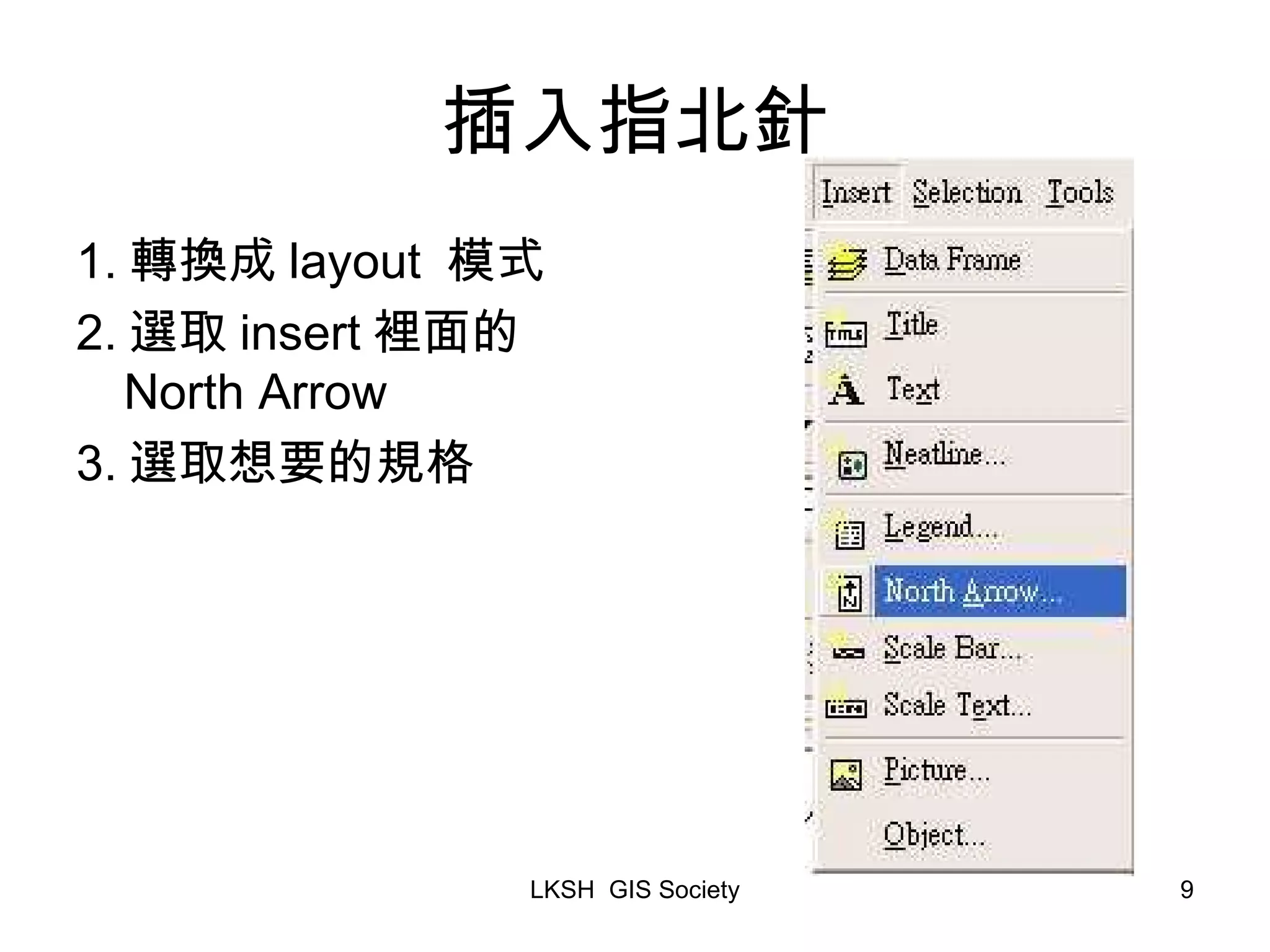

- 9. 插入指北針 1. 轉換成layout 模式 2. 選取 insert 裡面的 North Arrow 3. 選取想要的規格

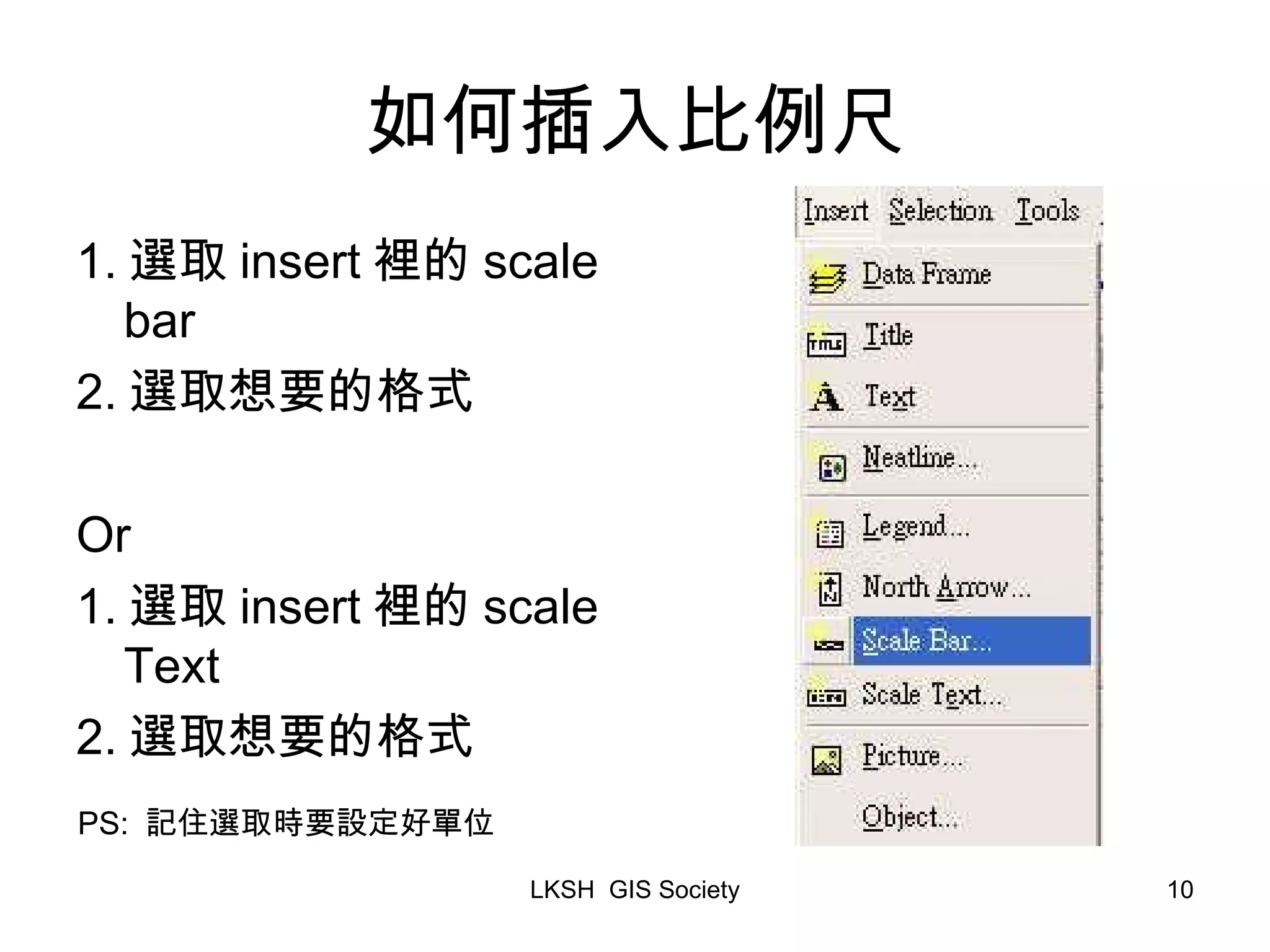

- 10. 如何插入比例尺 1. 選取insert 裡的 scale bar 2. 選取想要的格式 Or 1. 選取 insert 裡的 scale Text 2. 選取想要的格式 PS: 記住選取時要設定好單位

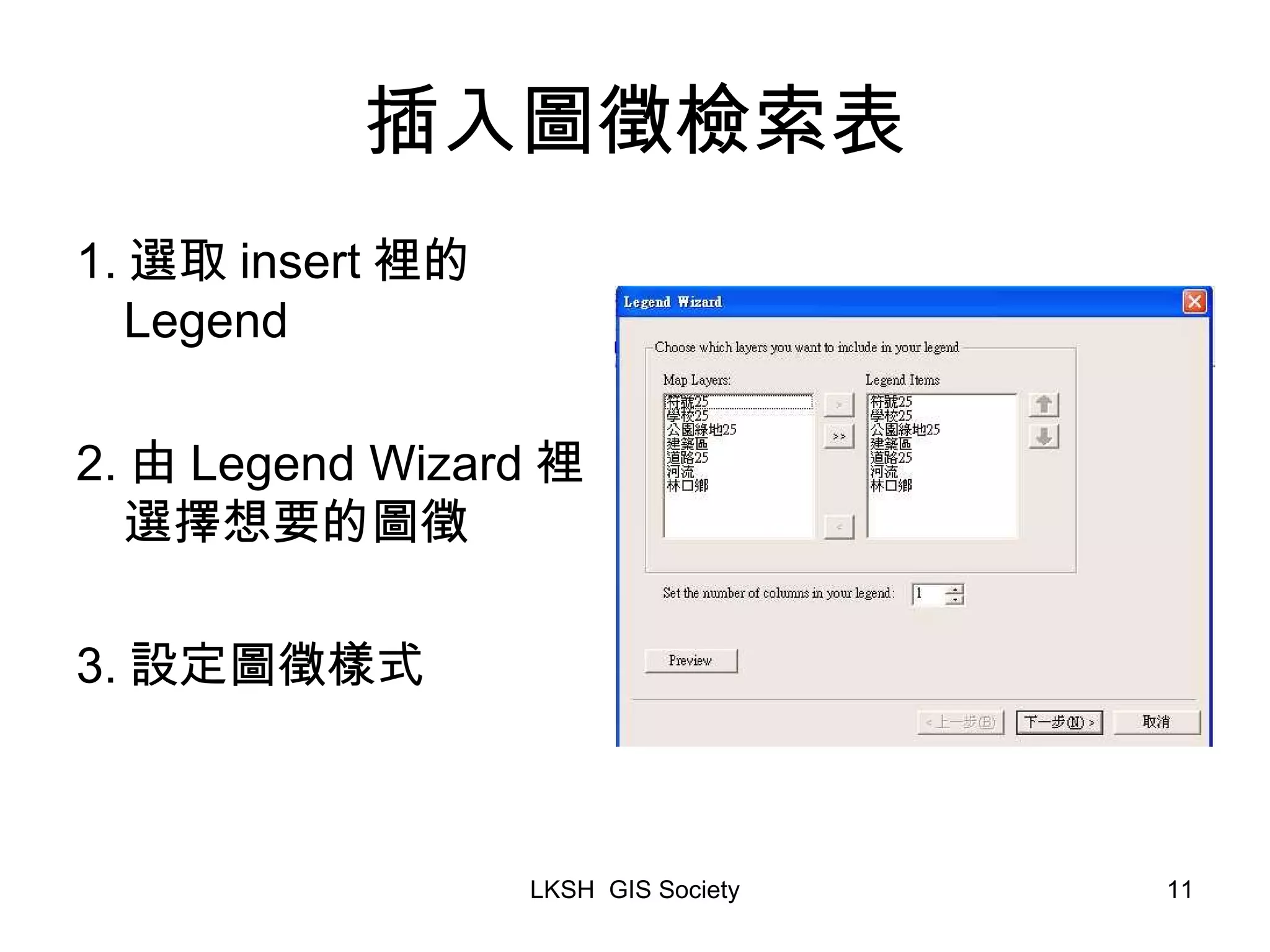

- 11. 插入圖徵檢索表 1. 選取insert 裡的 Legend 2. 由 Legend Wizard 裡選擇想要的圖徵 3. 設定圖徵樣式

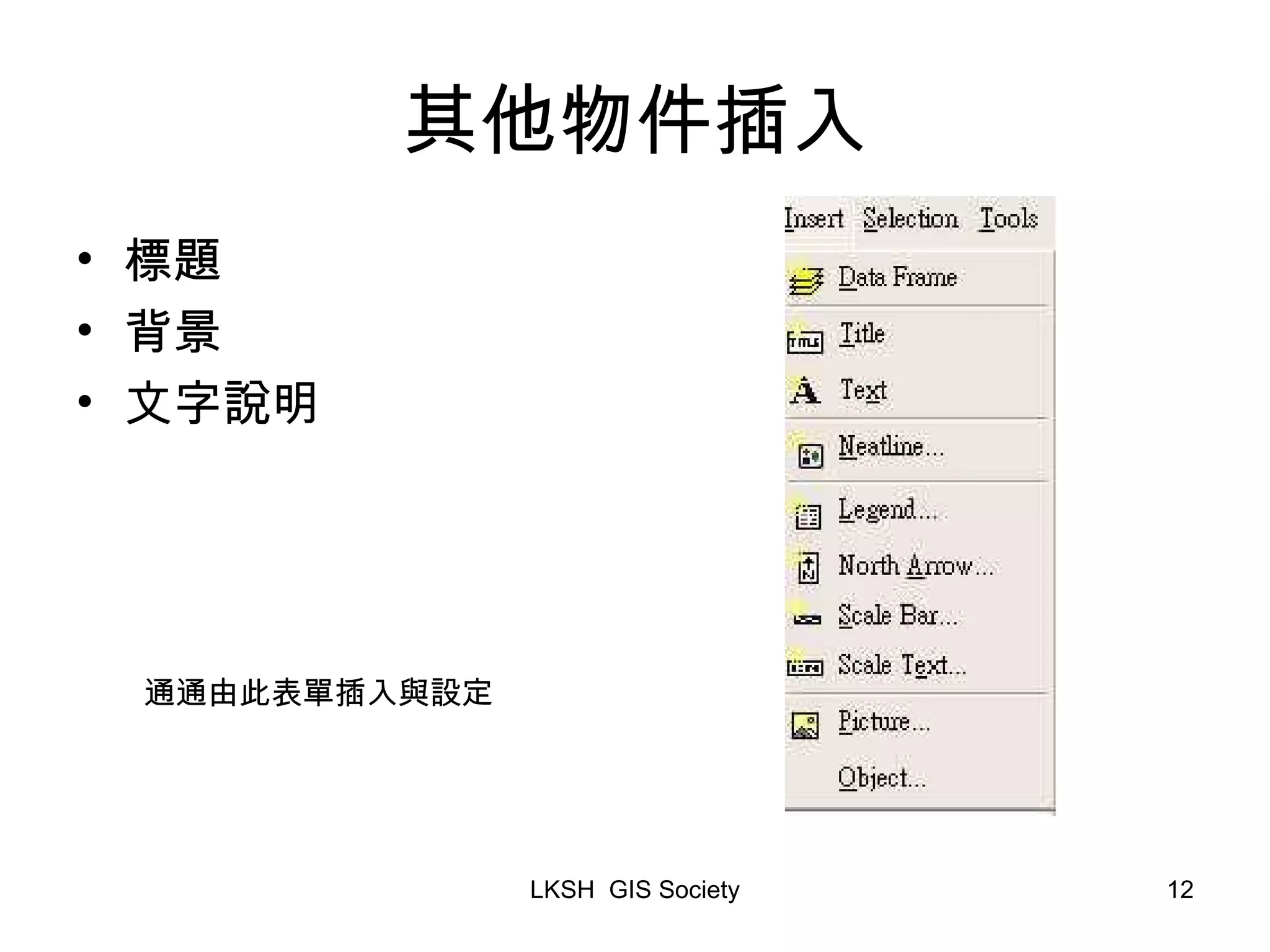

- 12. 其他物件插入 標題 背景文字說明 通通由此表單插入與設定

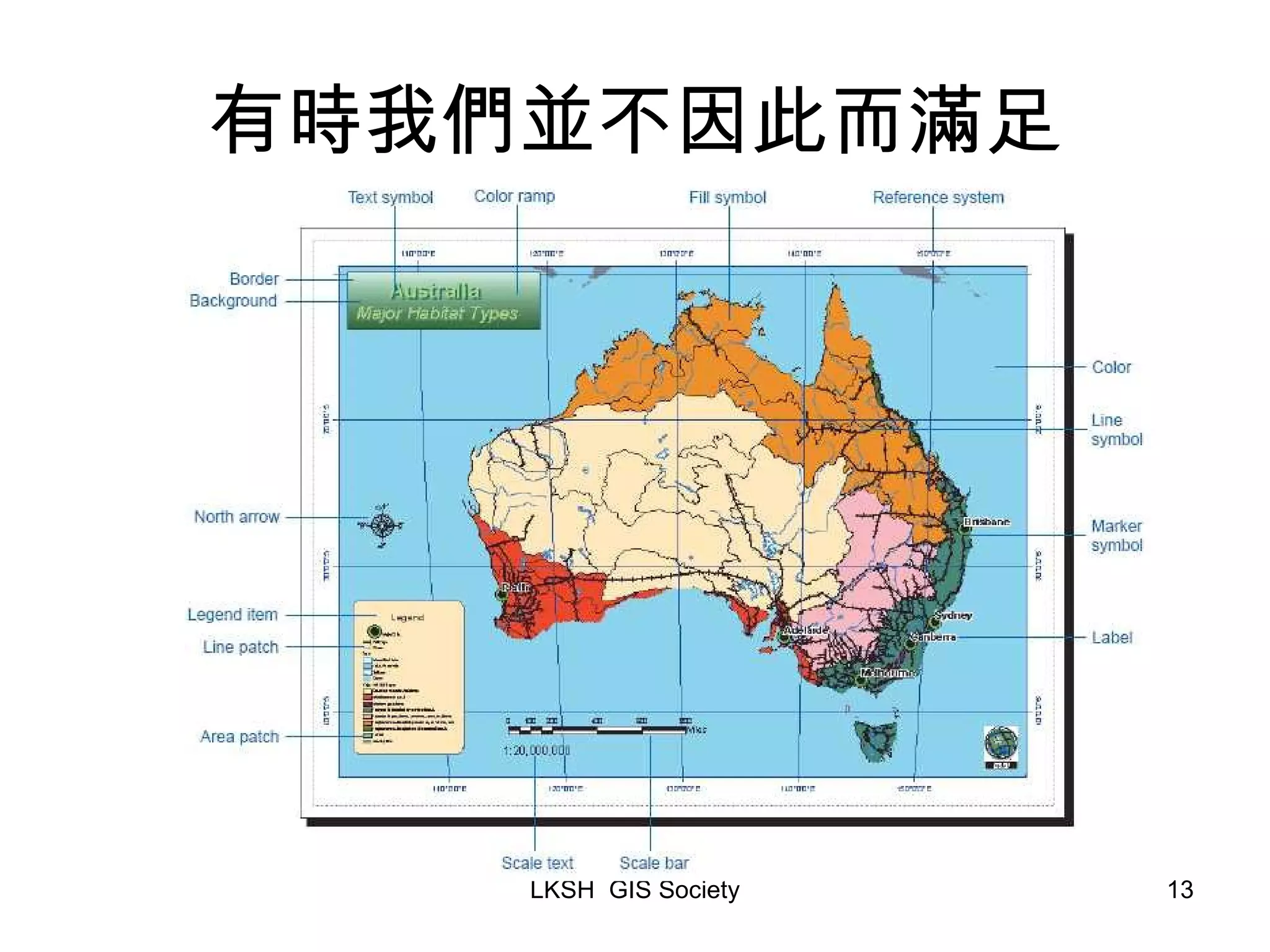

- 13.

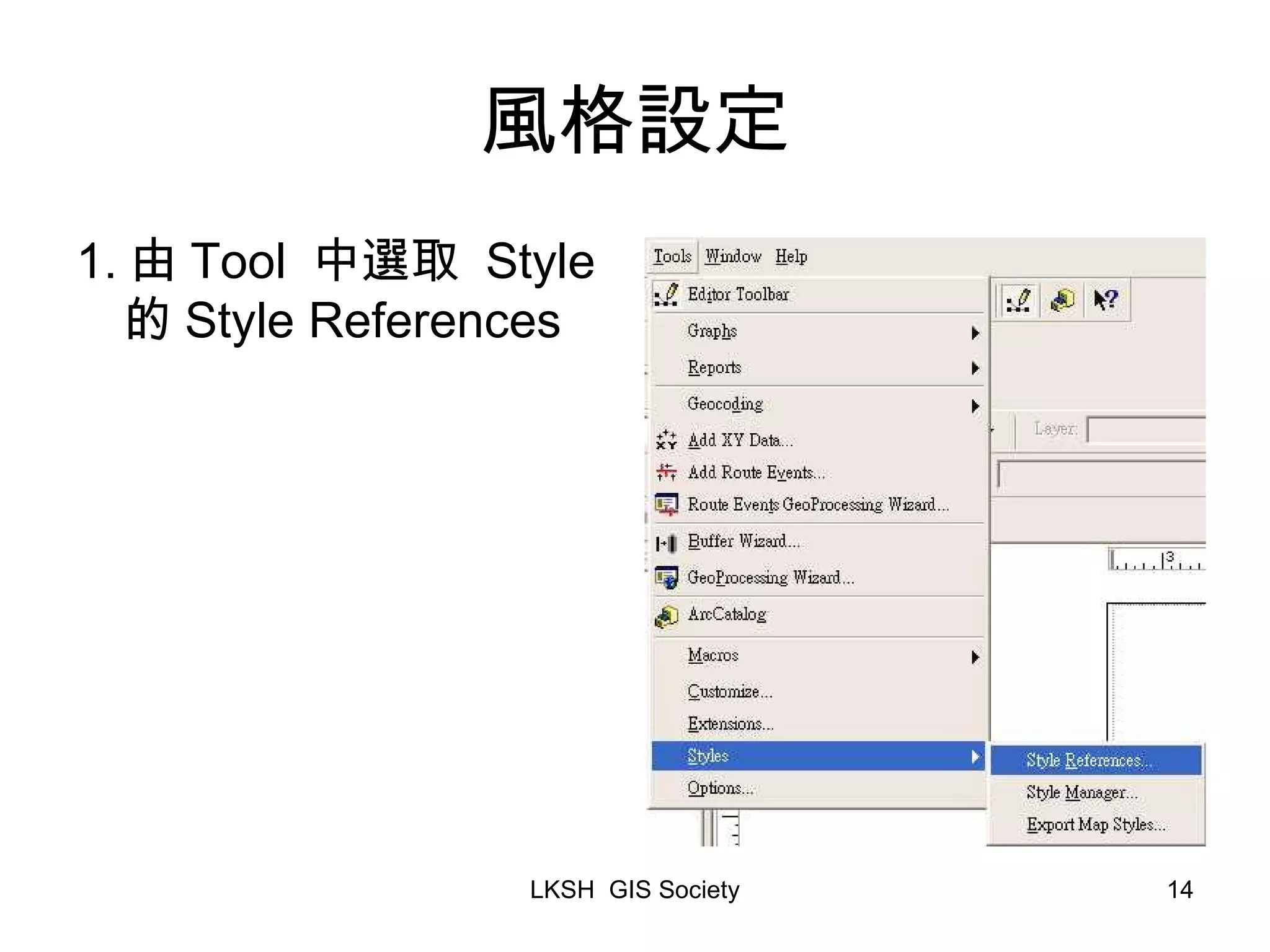

- 14. 風格設定 1. 由Tool 中選取 Style 的 Style References

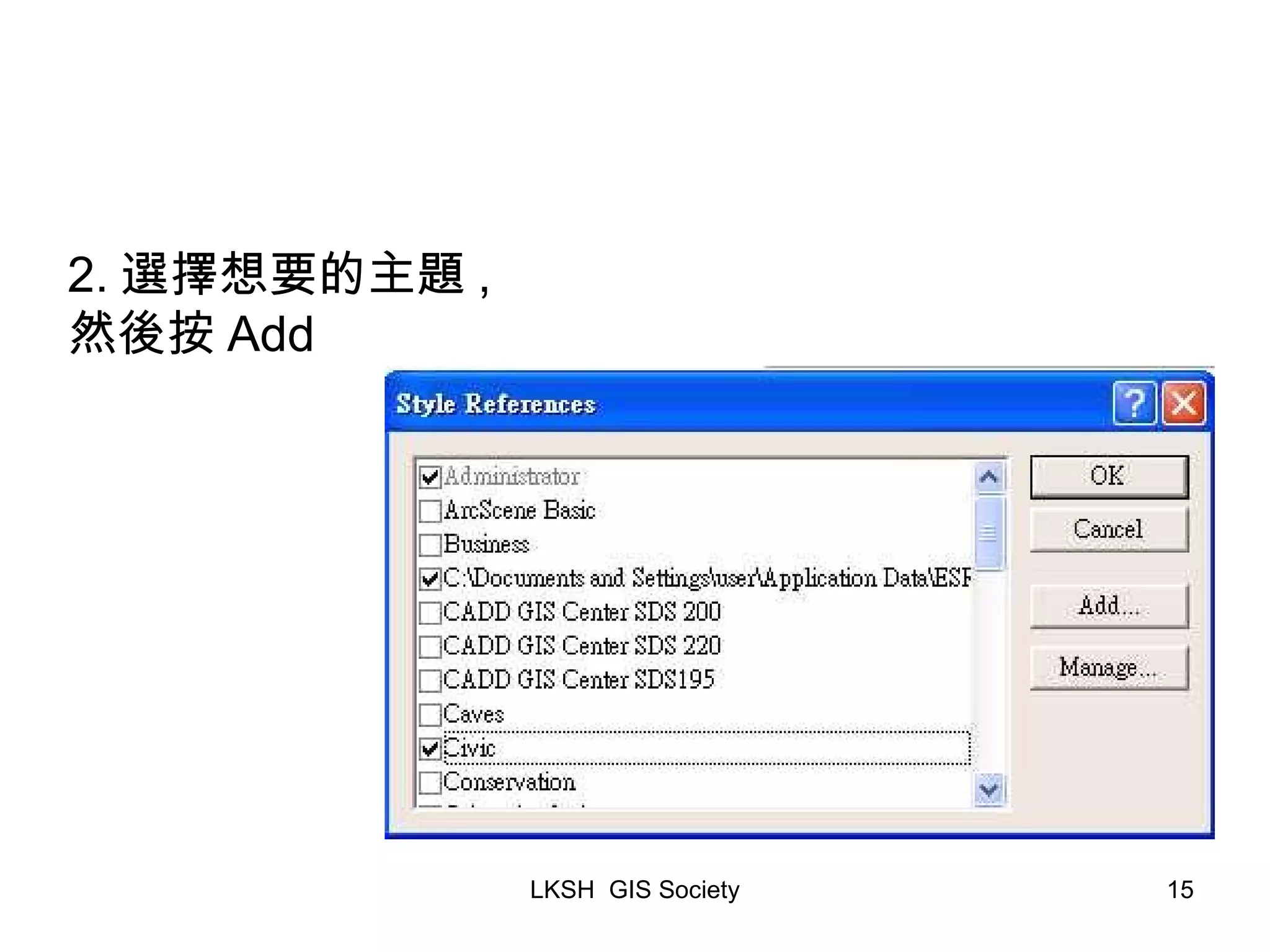

- 15. 2. 選擇想要的主題 ,然後按 Add

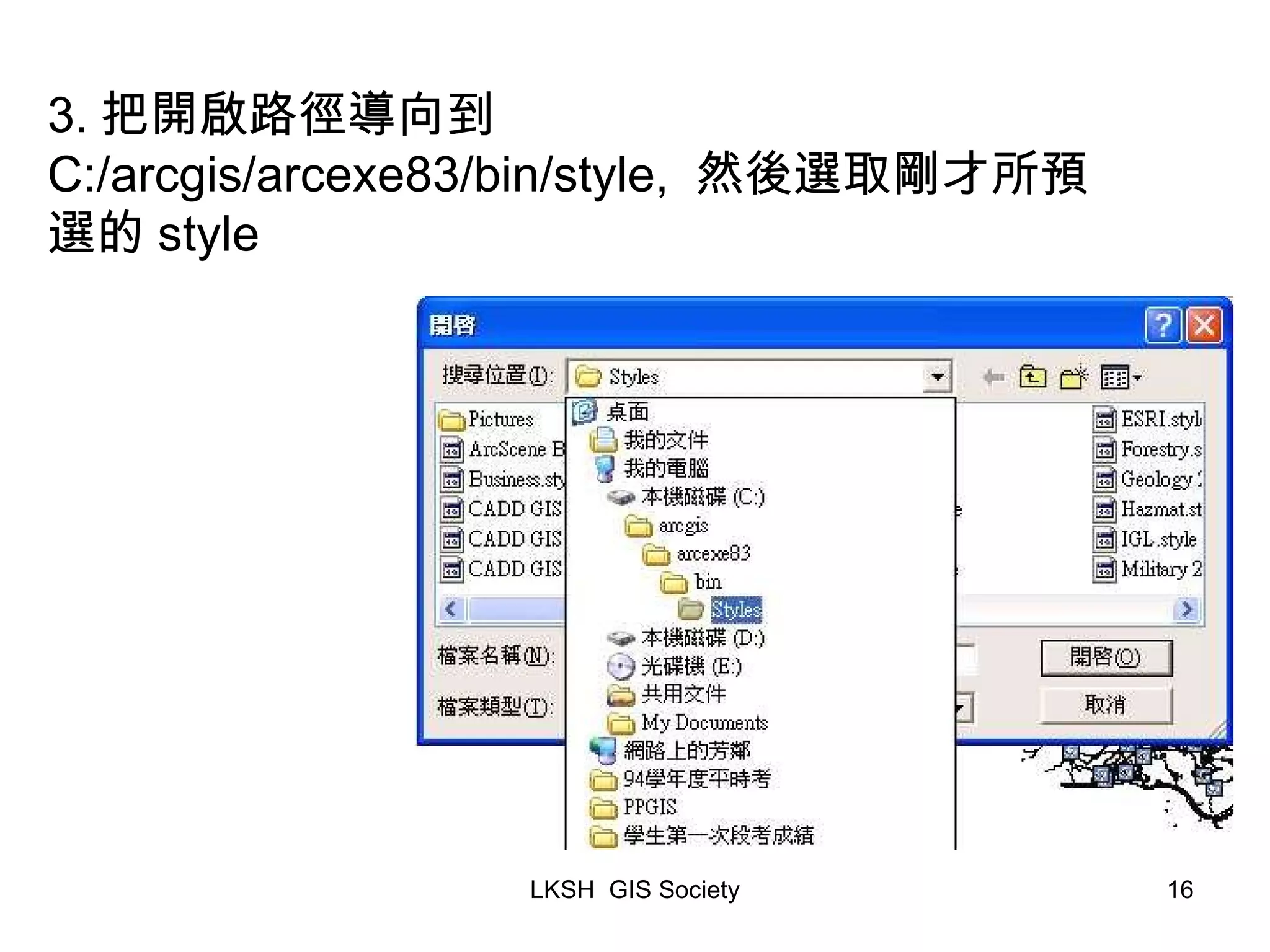

- 16. 3. 把開啟路徑導向到 C:/arcgis/arcexe83/bin/style, 然後選取剛才所預選的 style

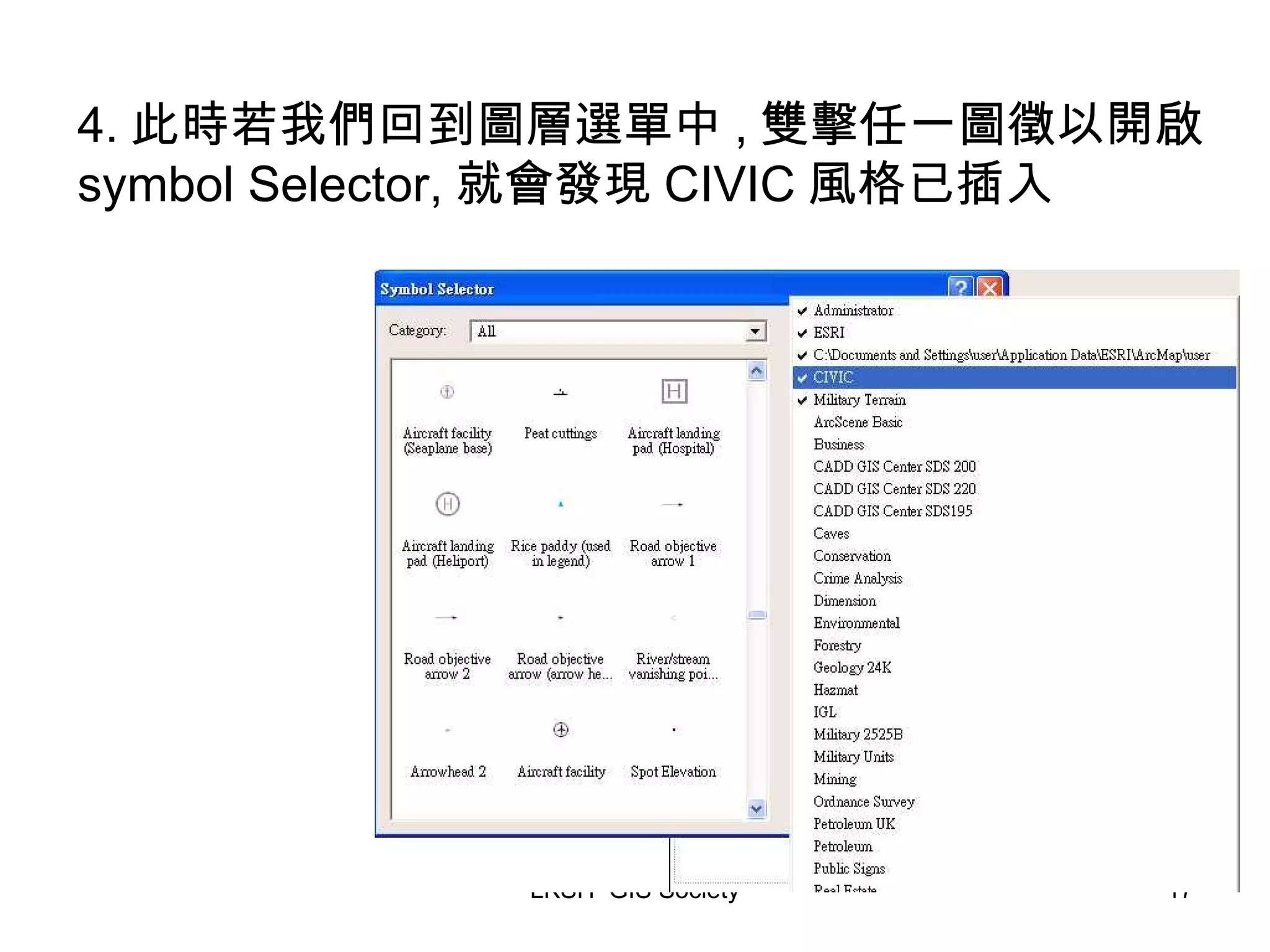

- 17. 4. 此時若我們回到圖層選單中 ,雙擊任一圖徵以開啟 symbol Selector, 就會發現 CIVIC 風格已插入

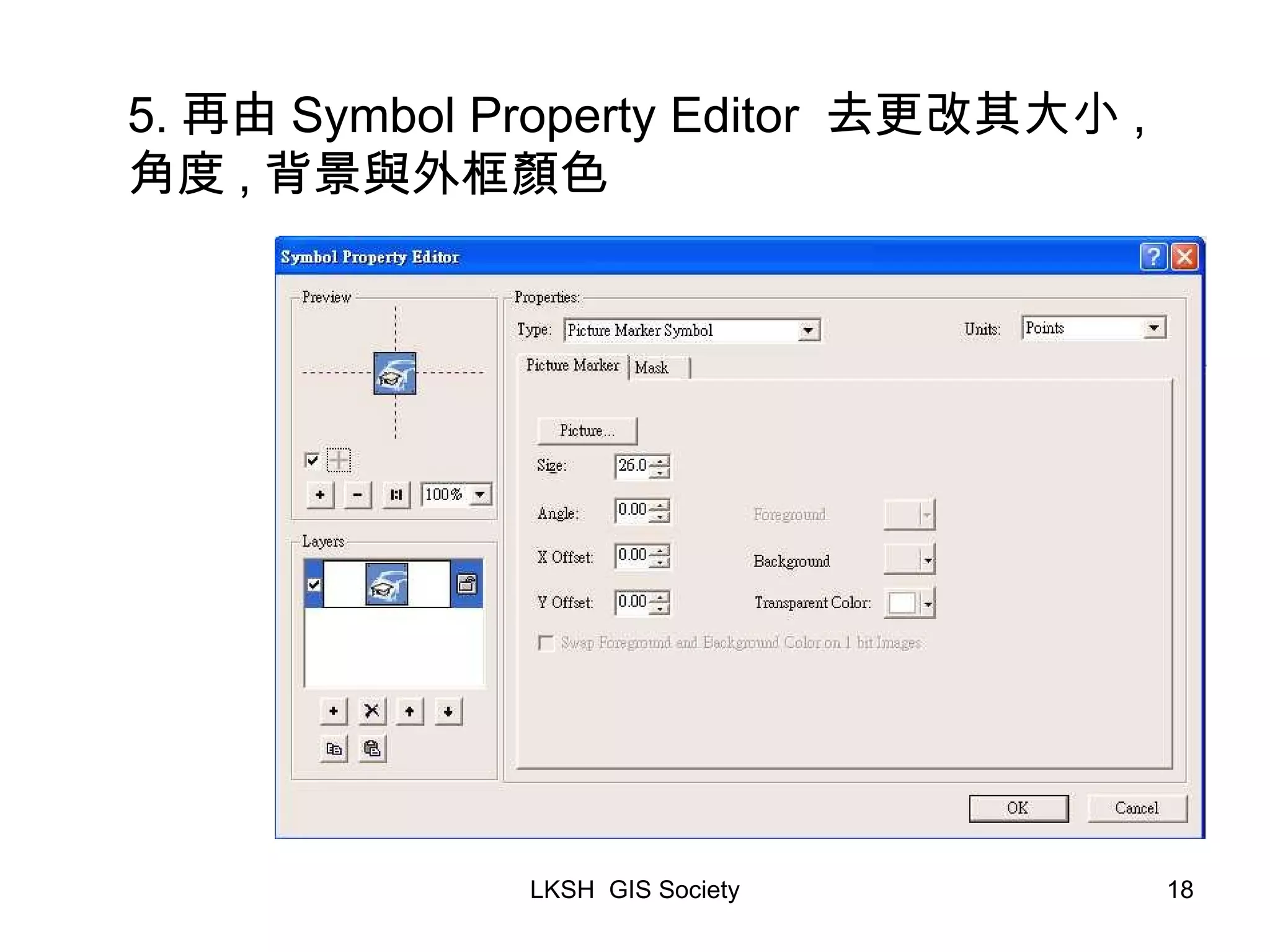

- 18. 5. 再由 SymbolProperty Editor 去更改其大小 , 角度 , 背景與外框顏色

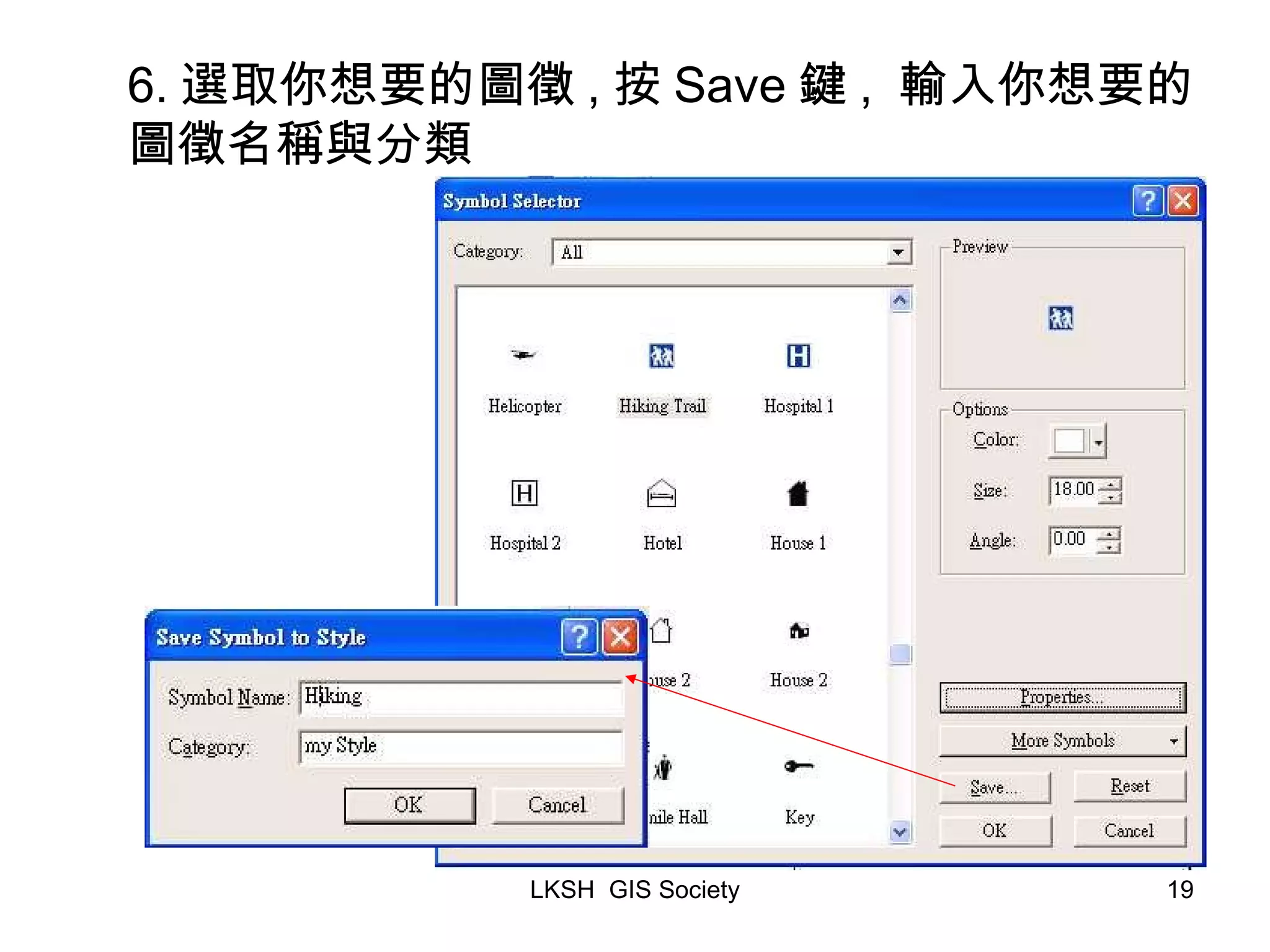

- 19. 6. 選取你想要的圖徵 ,按 Save 鍵 , 輸入你想要的圖徵名稱與分類

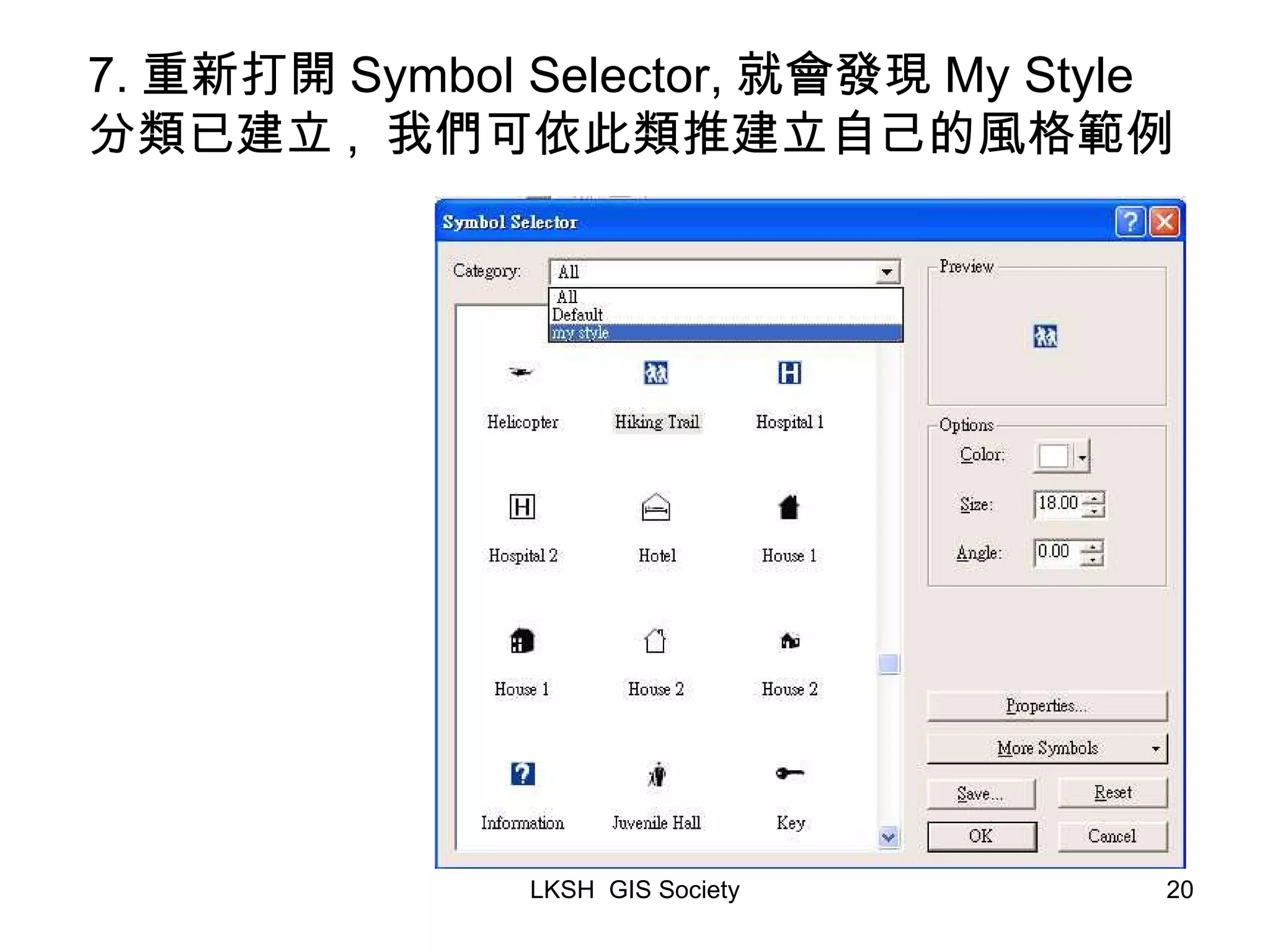

- 20. 7. 重新打開 SymbolSelector, 就會發現 My Style 分類已建立 , 我們可依此類推建立自己的風格範例

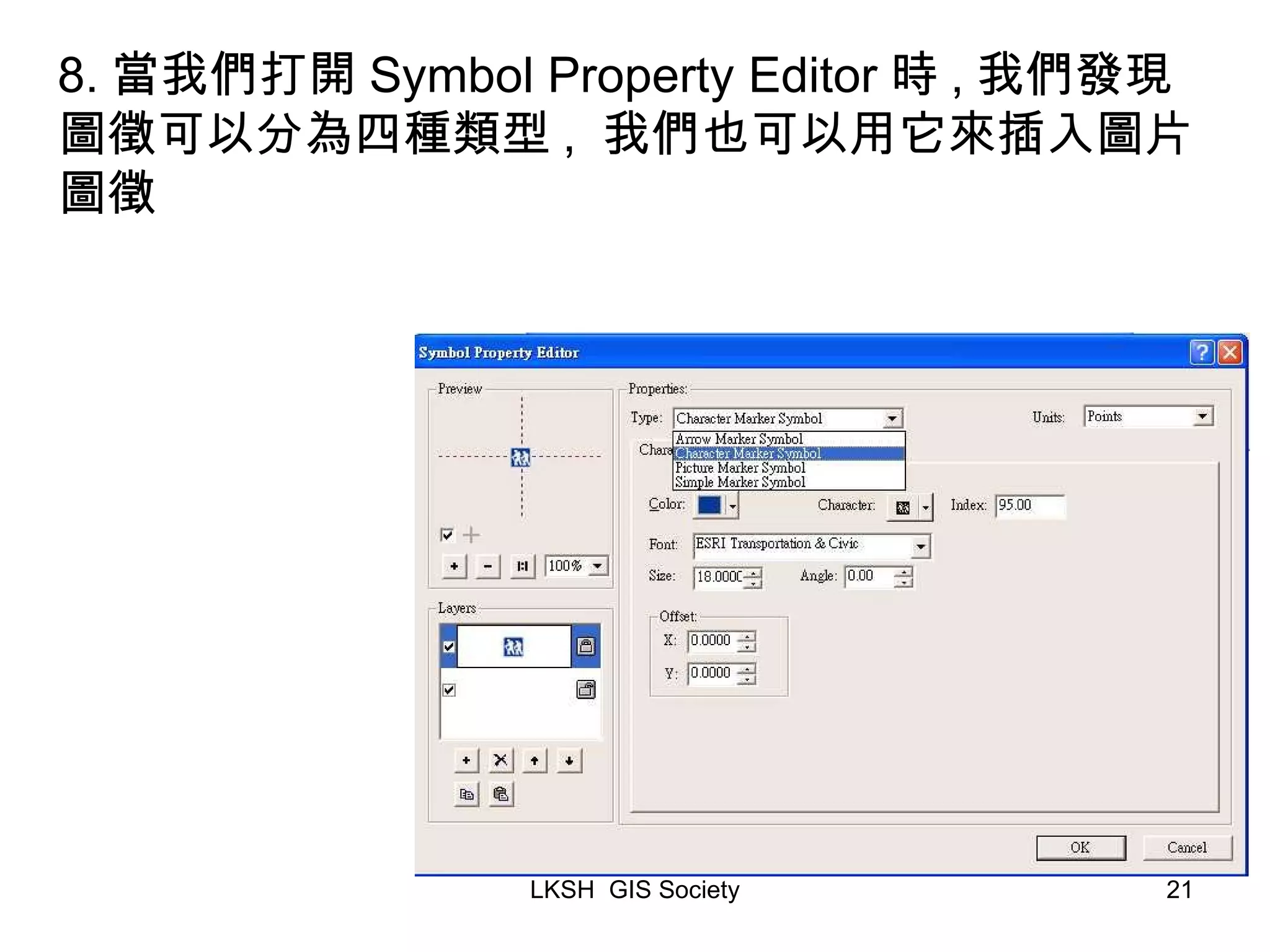

- 21. 8. 當我們打開 SymbolProperty Editor 時 , 我們發現圖徵可以分為四種類型 , 我們也可以用它來插入圖片圖徵

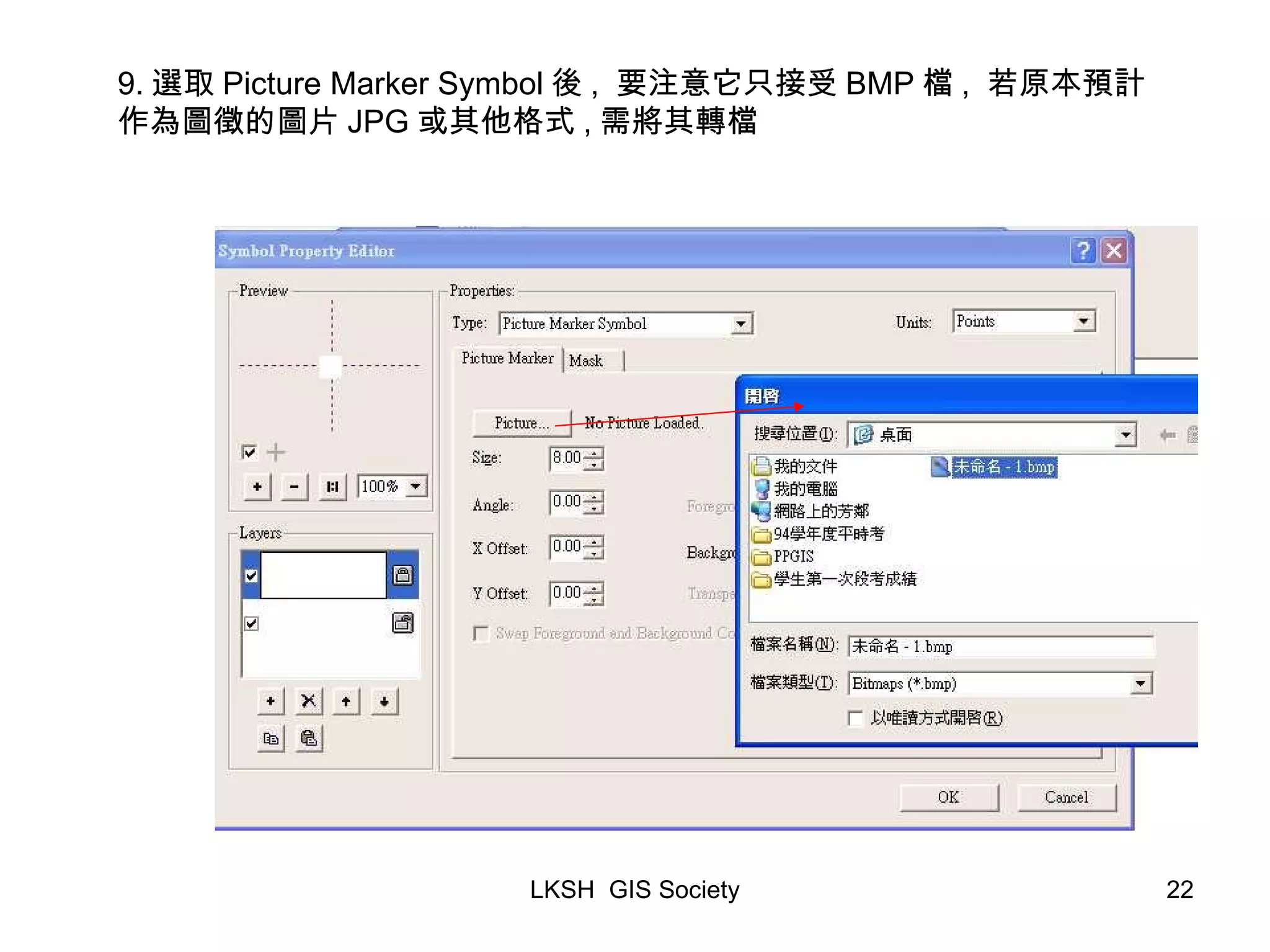

- 22. 9. 選取 PictureMarker Symbol 後 , 要注意它只接受 BMP 檔 , 若原本預計作為圖徵的圖片 JPG 或其他格式 , 需將其轉檔

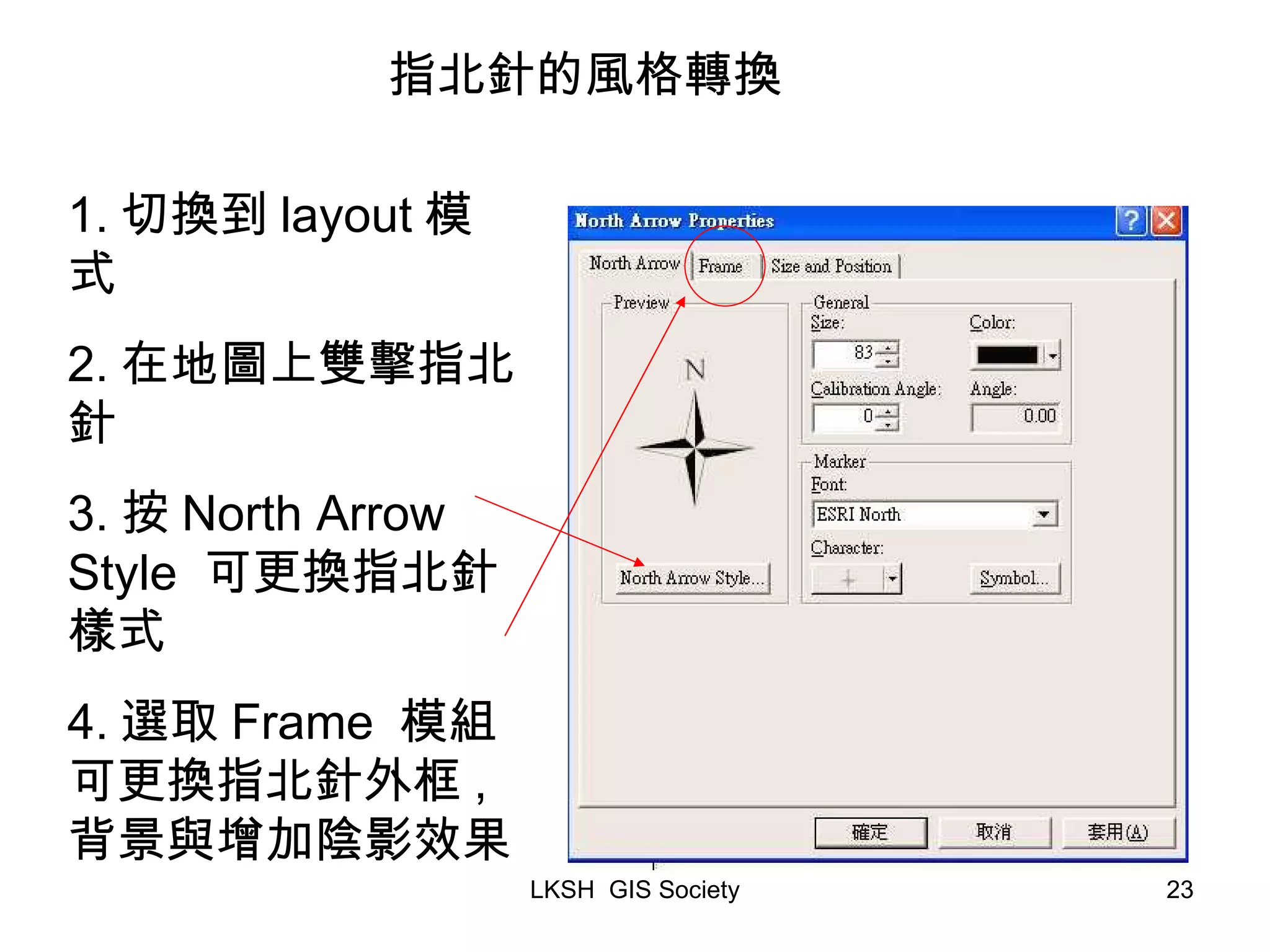

- 23. 指北針的風格轉換 1. 切換到layout 模式 2. 在地圖上雙擊指北針 3. 按 North Arrow Style 可更換指北針樣式 4. 選取 Frame 模組可更換指北針外框 , 背景與增加陰影效果

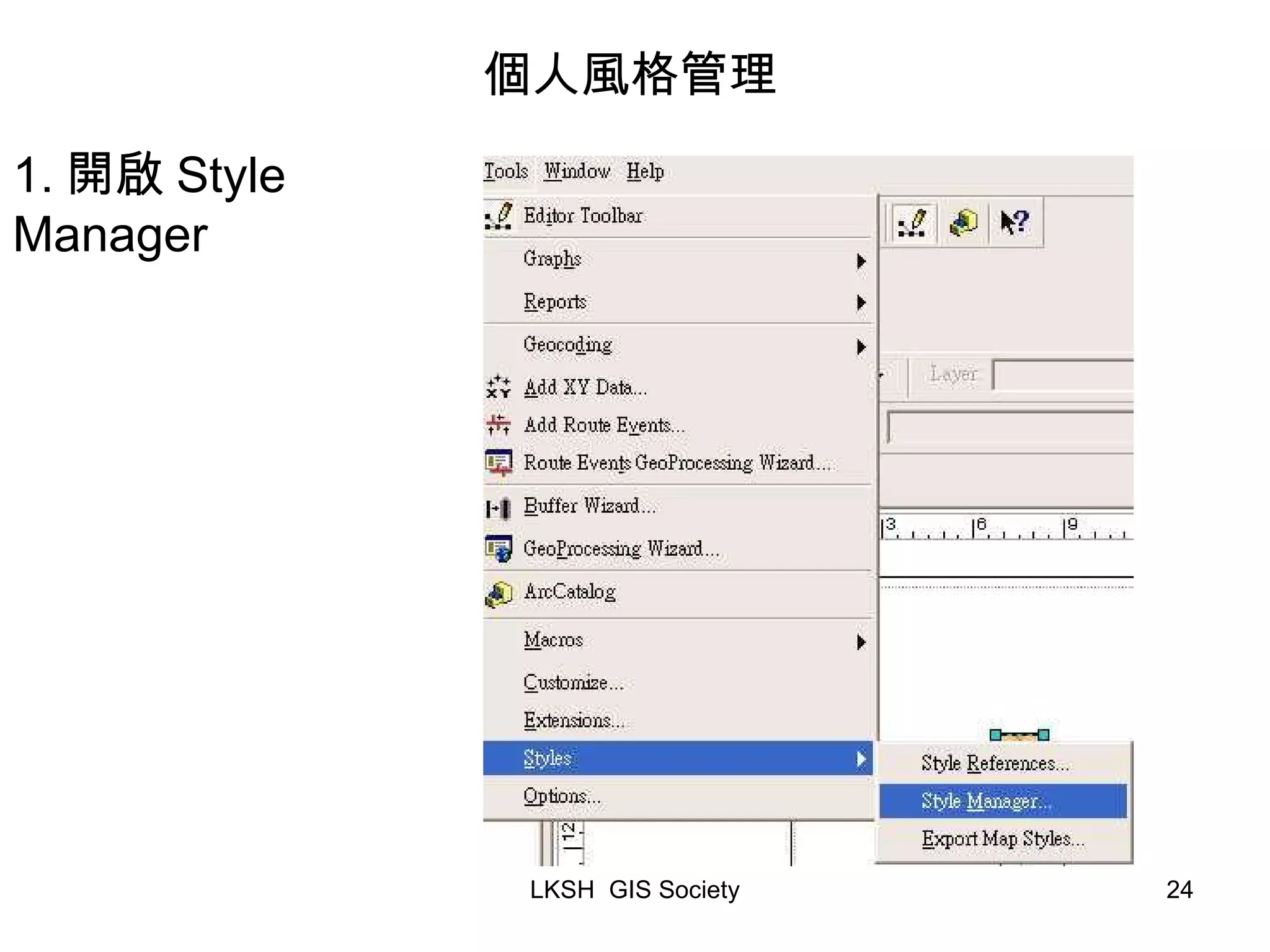

- 24. 個人風格管理 1. 開啟Style Manager

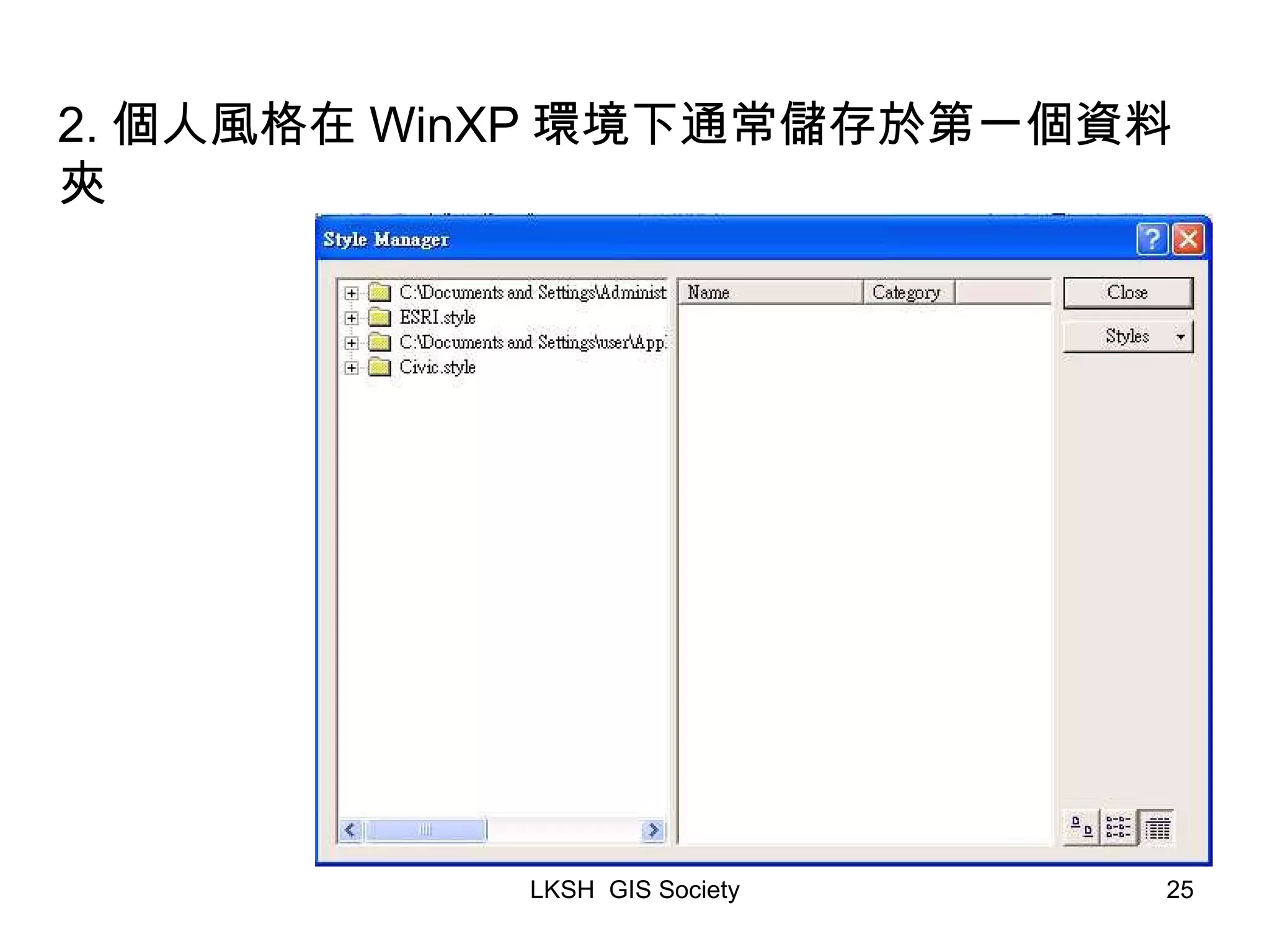

- 25. 2. 個人風格在 WinXP環境下通常儲存於第一個資料夾

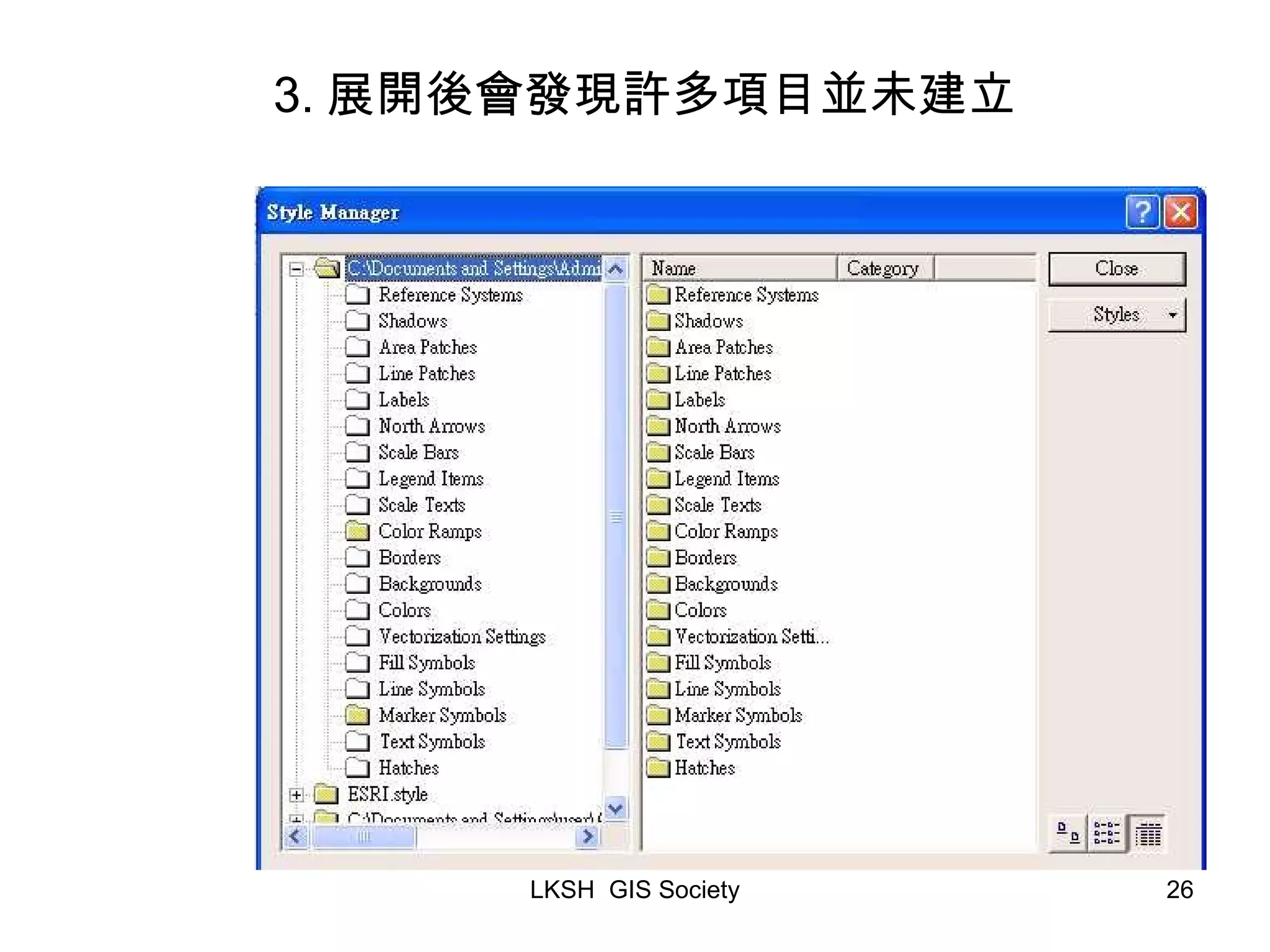

- 26.

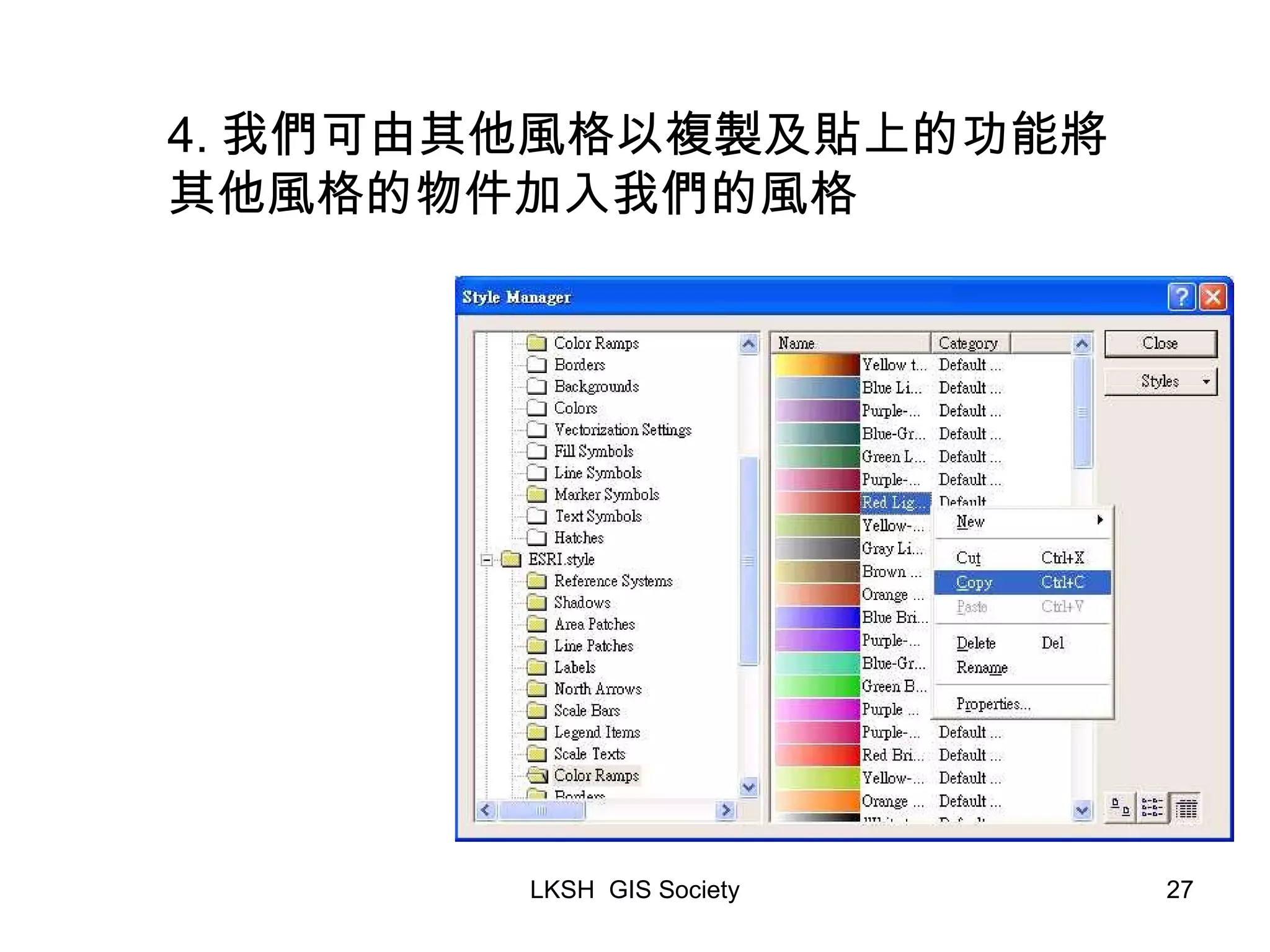

- 27.

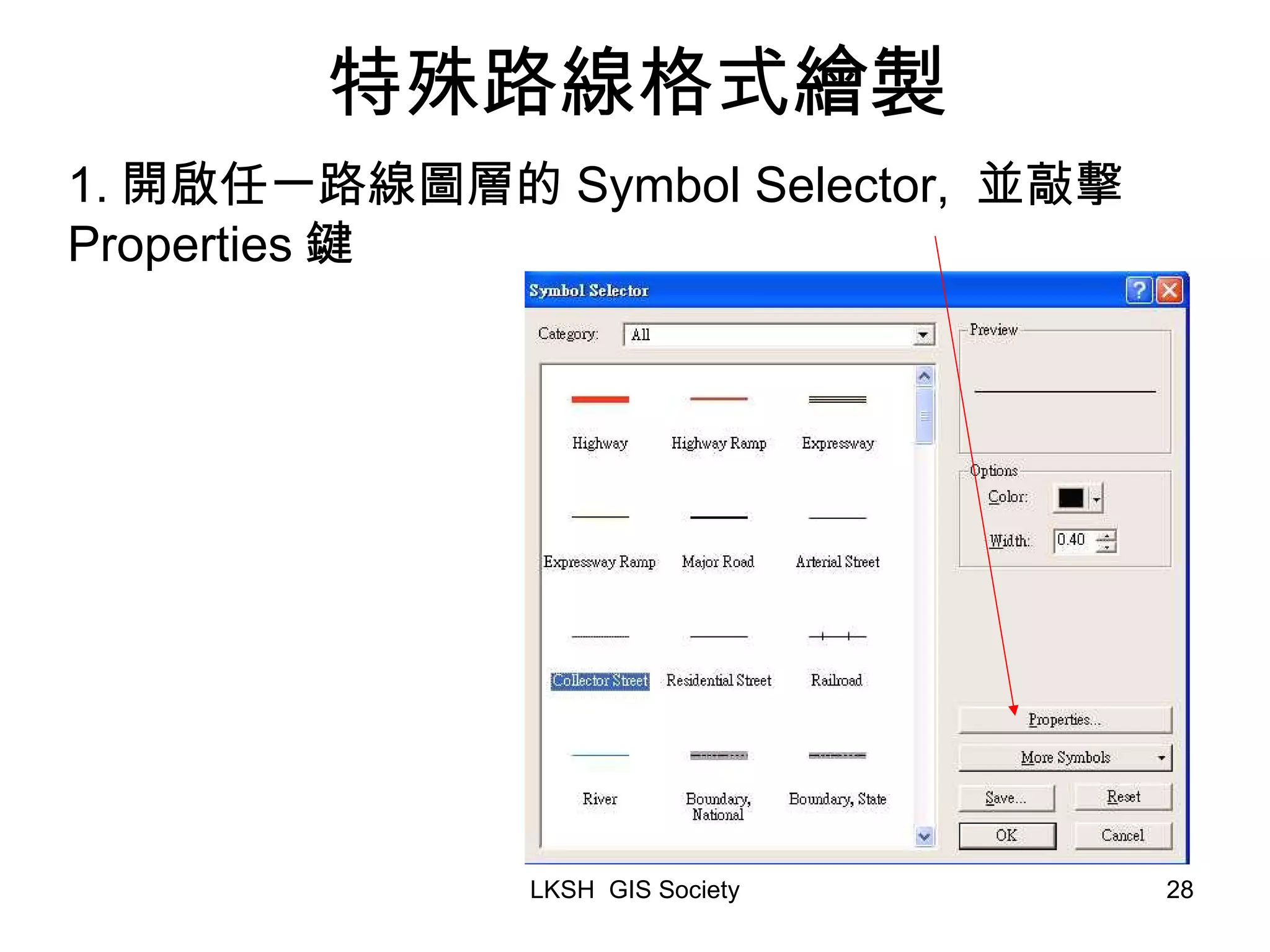

- 28. 特殊路線格式繪製 1. 開啟任一路線圖層的Symbol Selector, 並敲擊 Properties 鍵

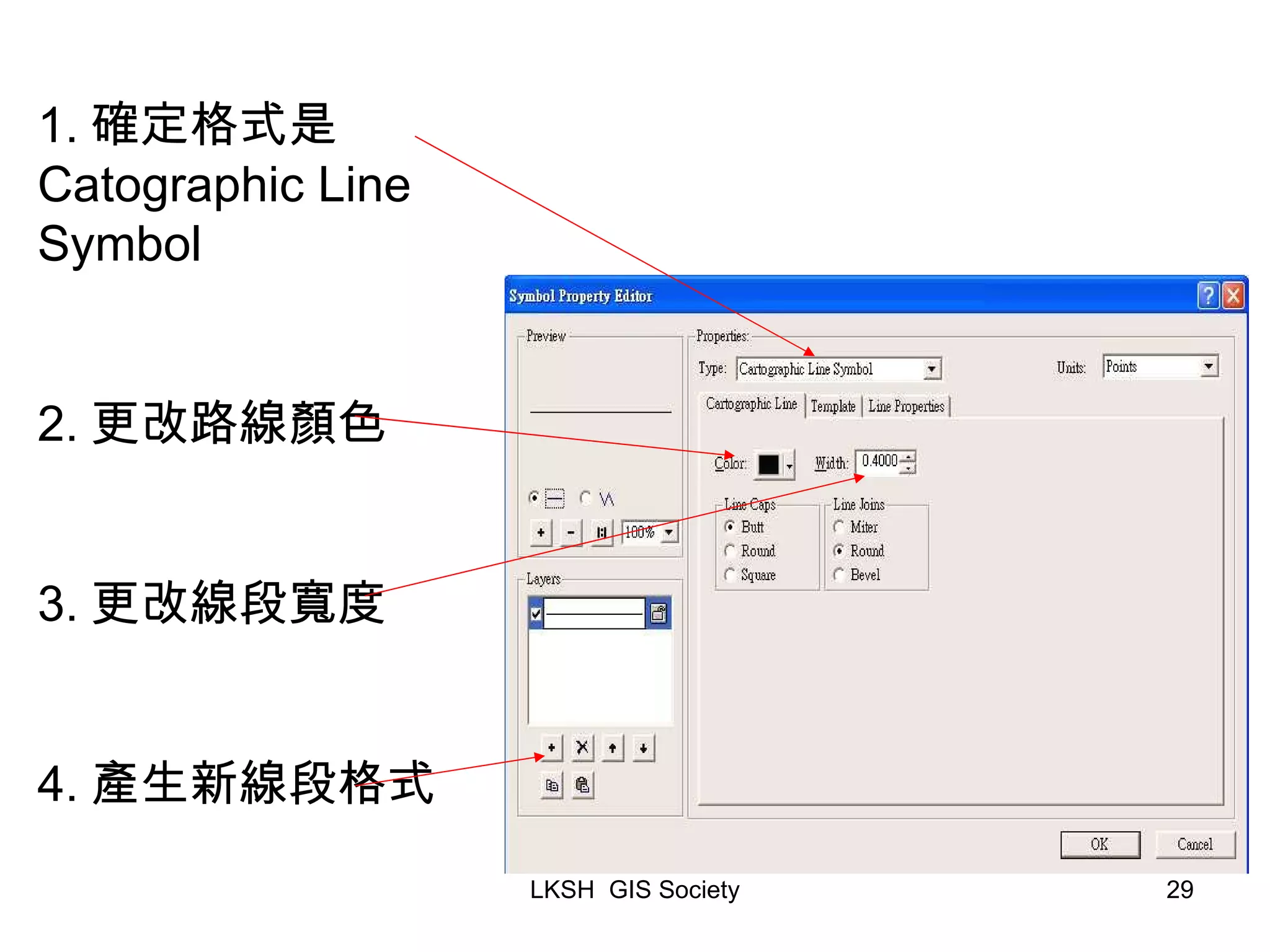

- 29. 1. 確定格式是 CatographicLine Symbol 2. 更改路線顏色 3. 更改線段寬度 4. 產生新線段格式

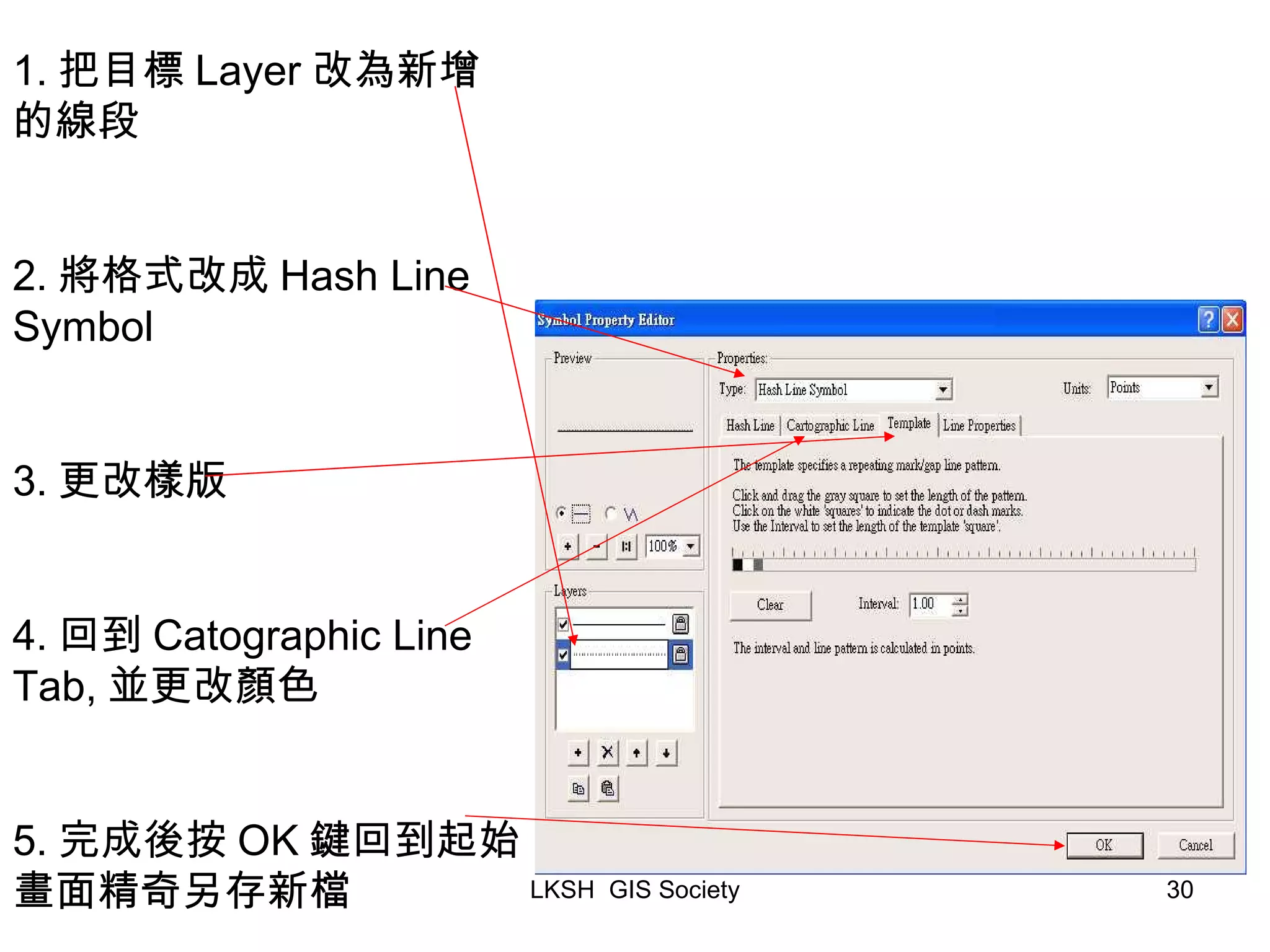

- 30. 1. 把目標 Layer改為新增的線段 2. 將格式改成 Hash Line Symbol 3. 更改樣版 4. 回到 Catographic Line Tab, 並更改顏色 5. 完成後按 OK 鍵回到起始畫面精奇另存新檔

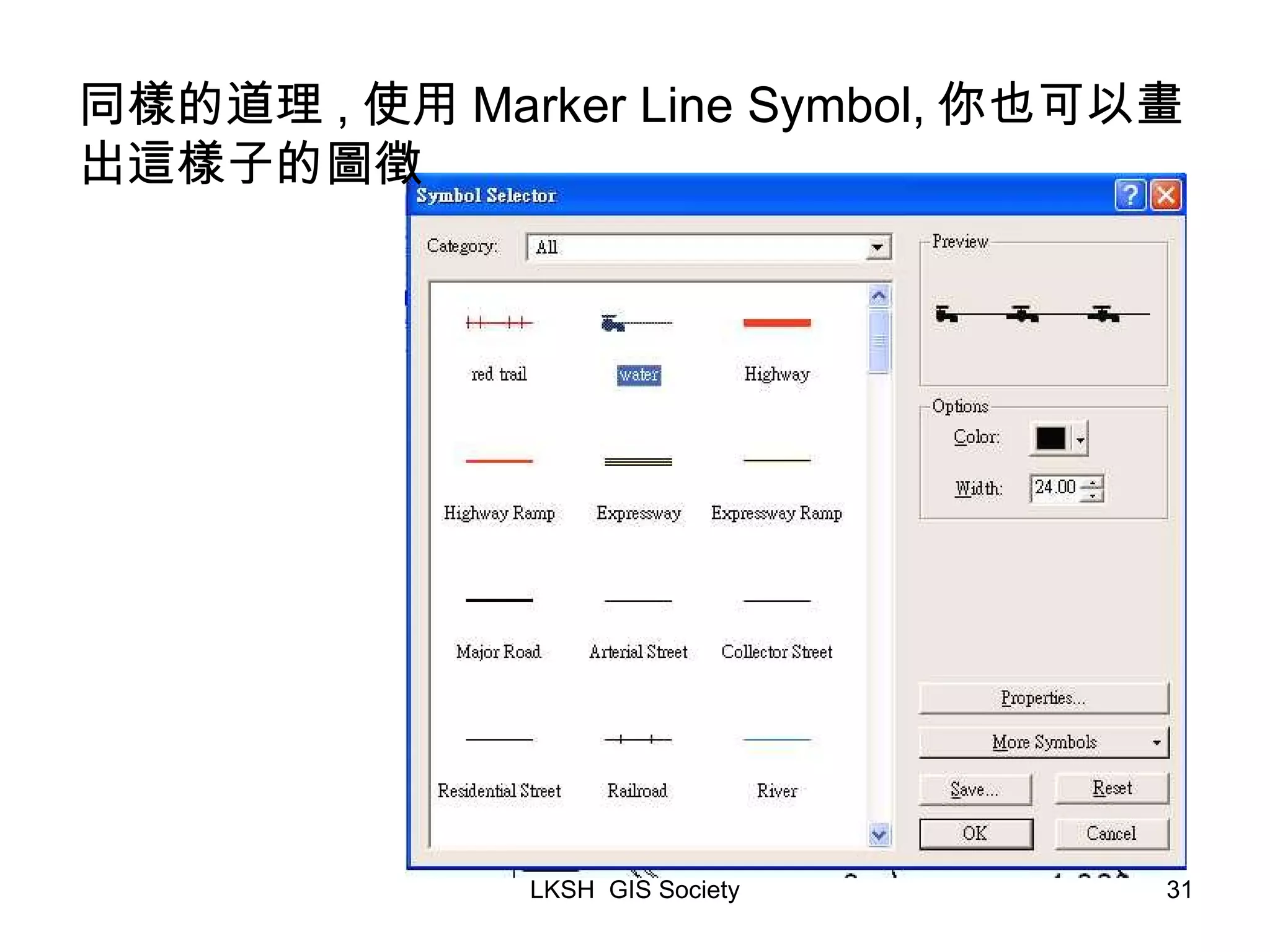

- 31. 同樣的道理 , 使用Marker Line Symbol, 你也可以畫出這樣子的圖徵

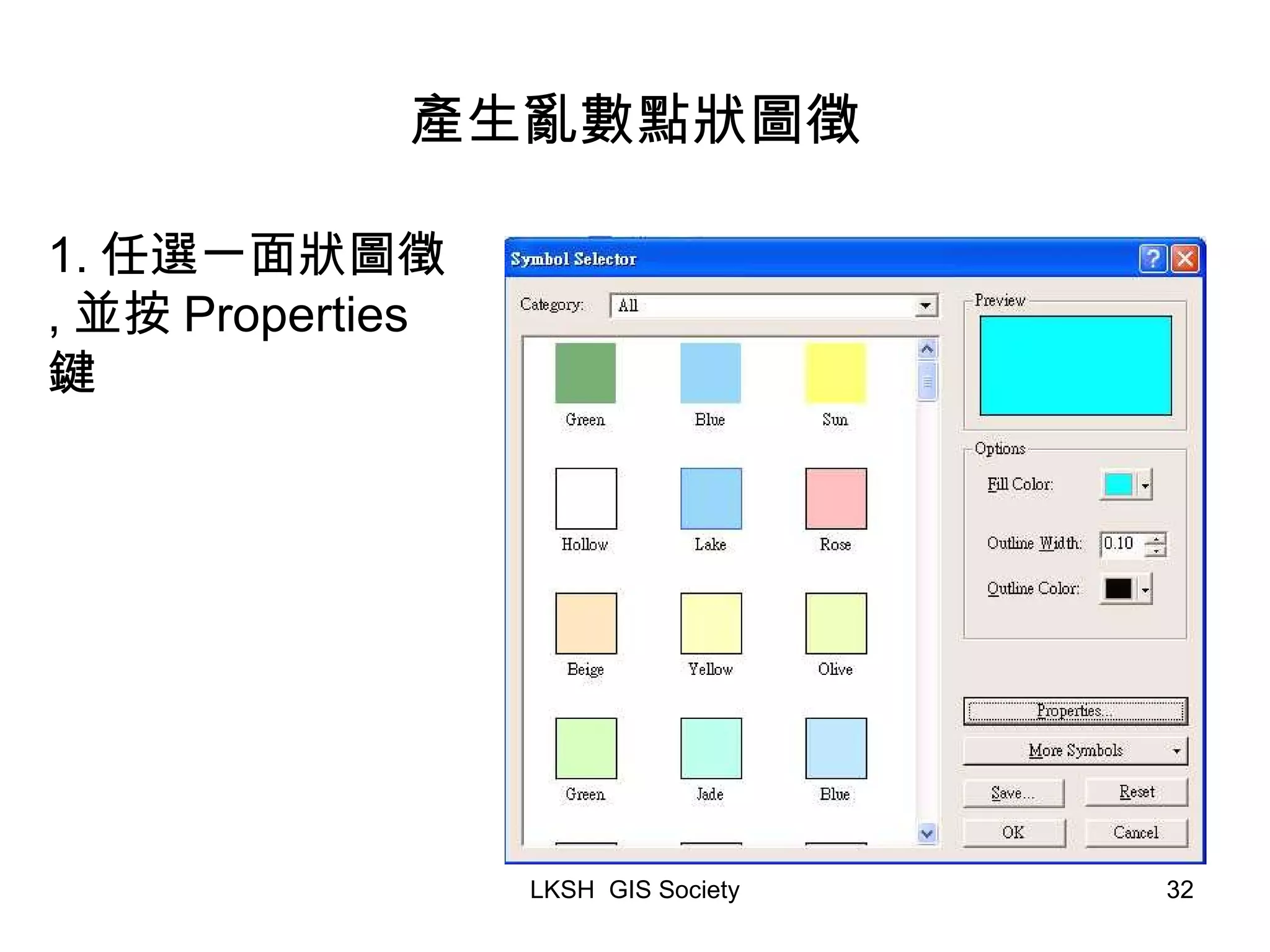

- 32. 產生亂數點狀圖徵 1. 任選一面狀圖徵, 並按 Properties 鍵

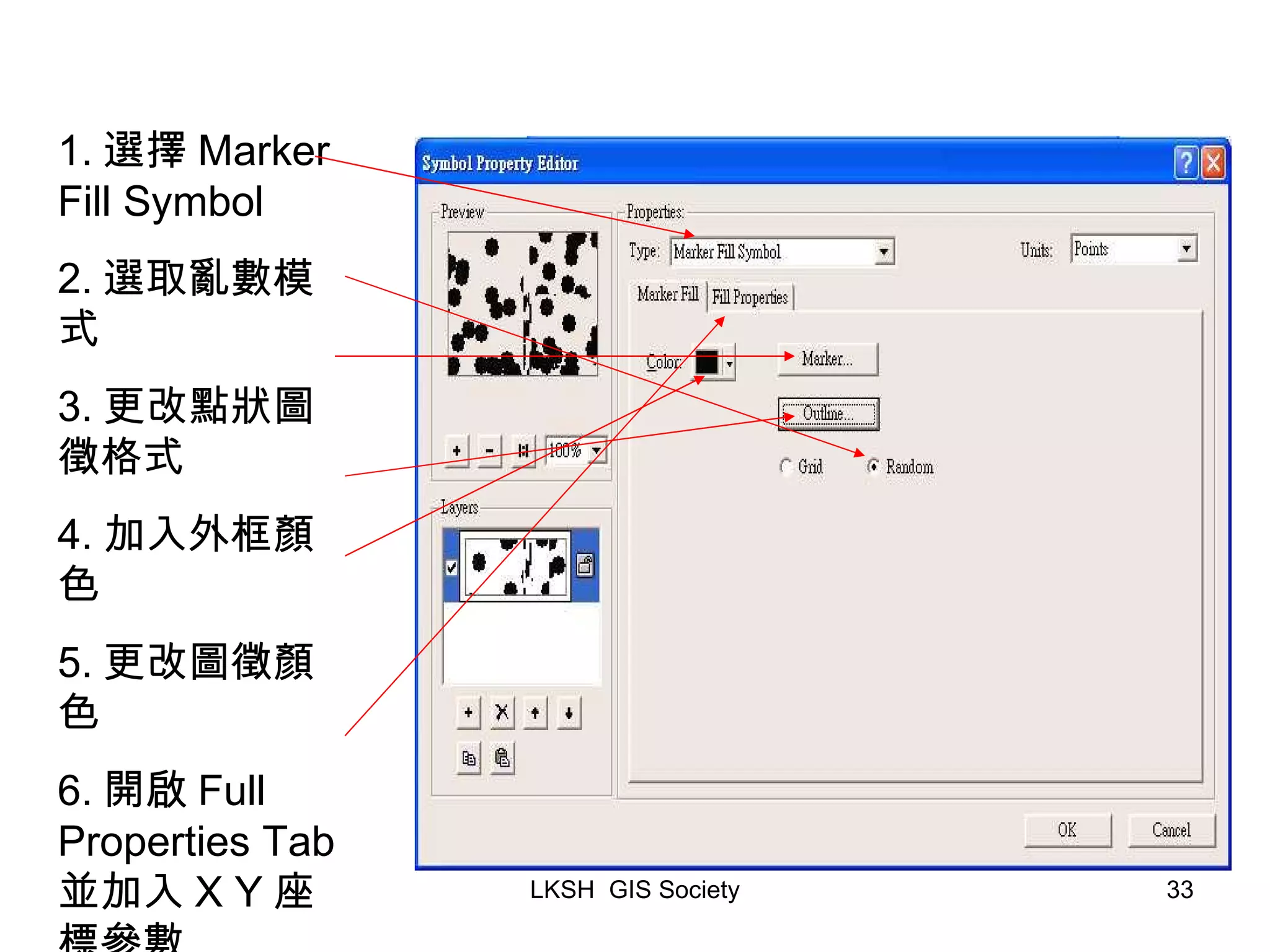

- 33. 1. 選擇 MarkerFill Symbol 2. 選取亂數模式 3. 更改點狀圖徵格式 4. 加入外框顏色 5. 更改圖徵顏色 6. 開啟 Full Properties Tab 並加入 X Y 座標參數

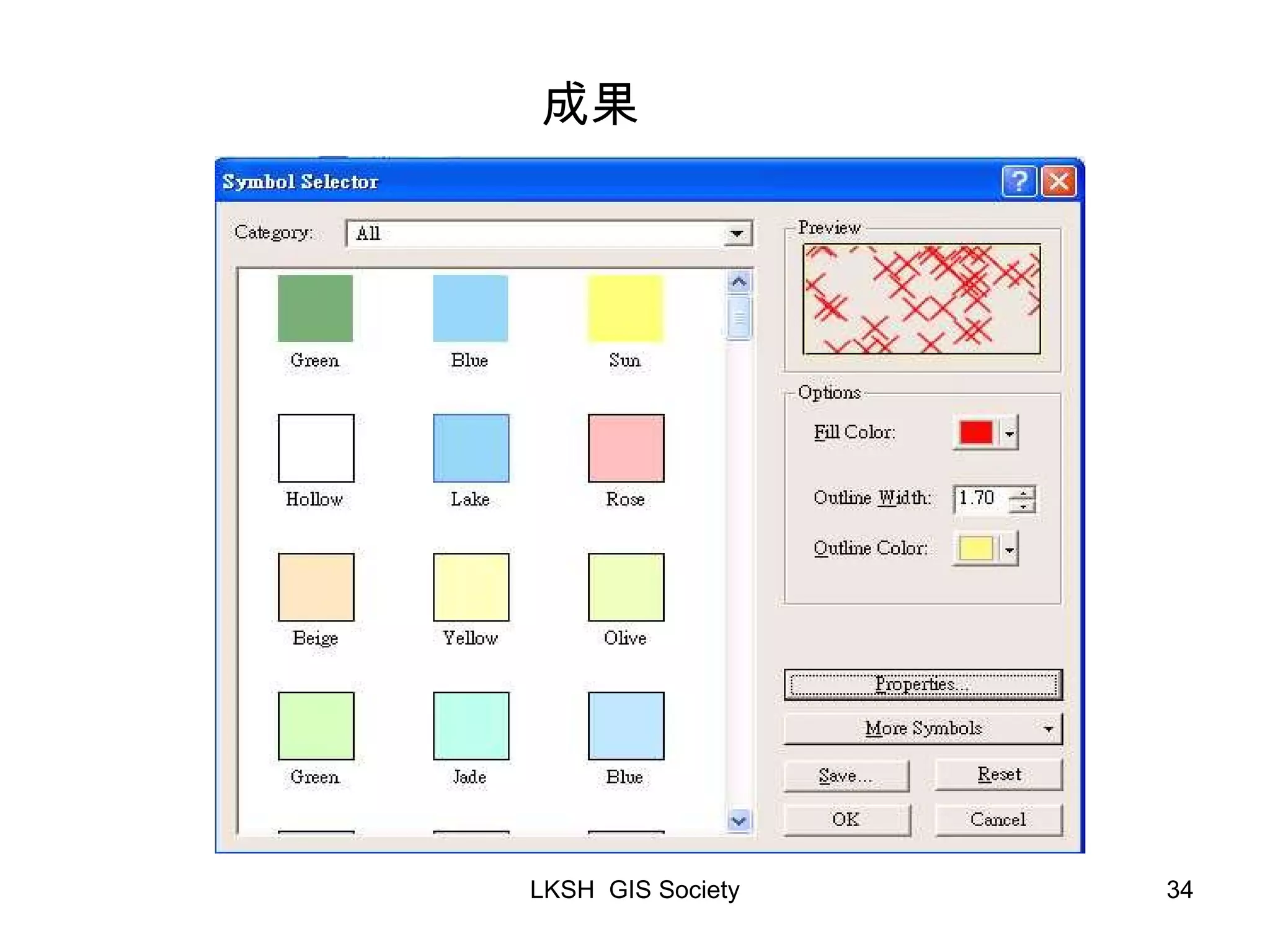

- 34.

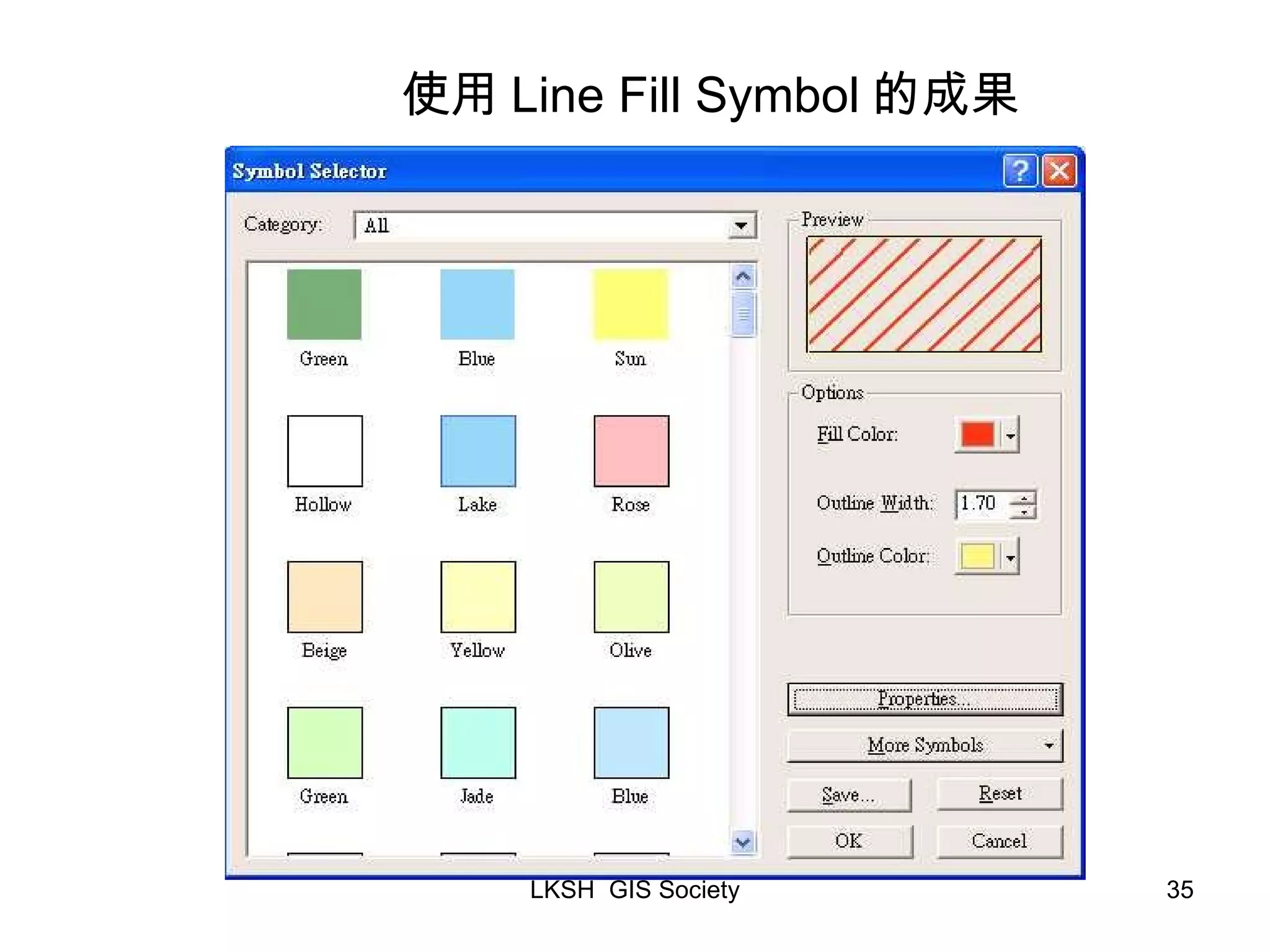

- 35. 使用 Line FillSymbol 的成果

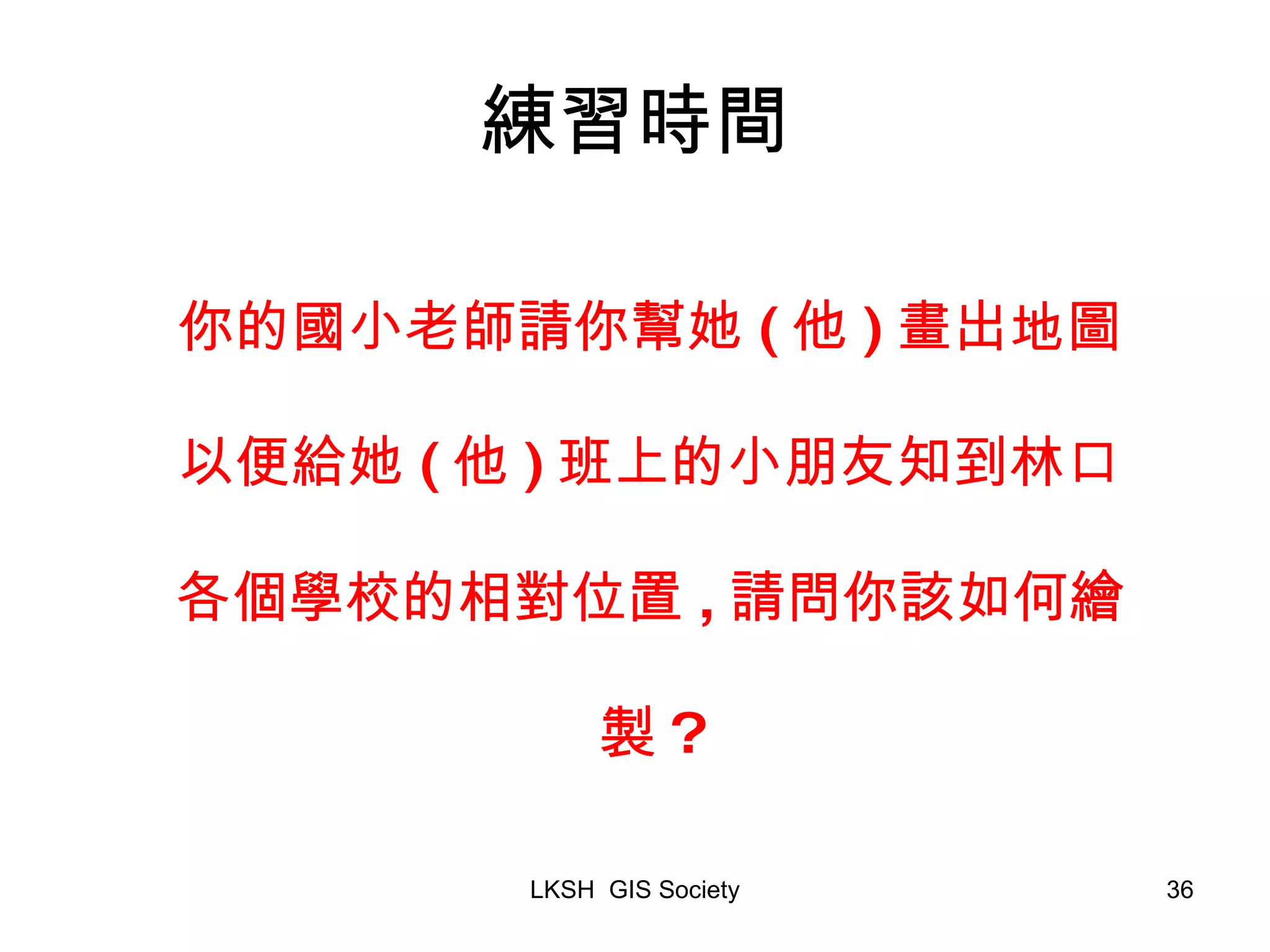

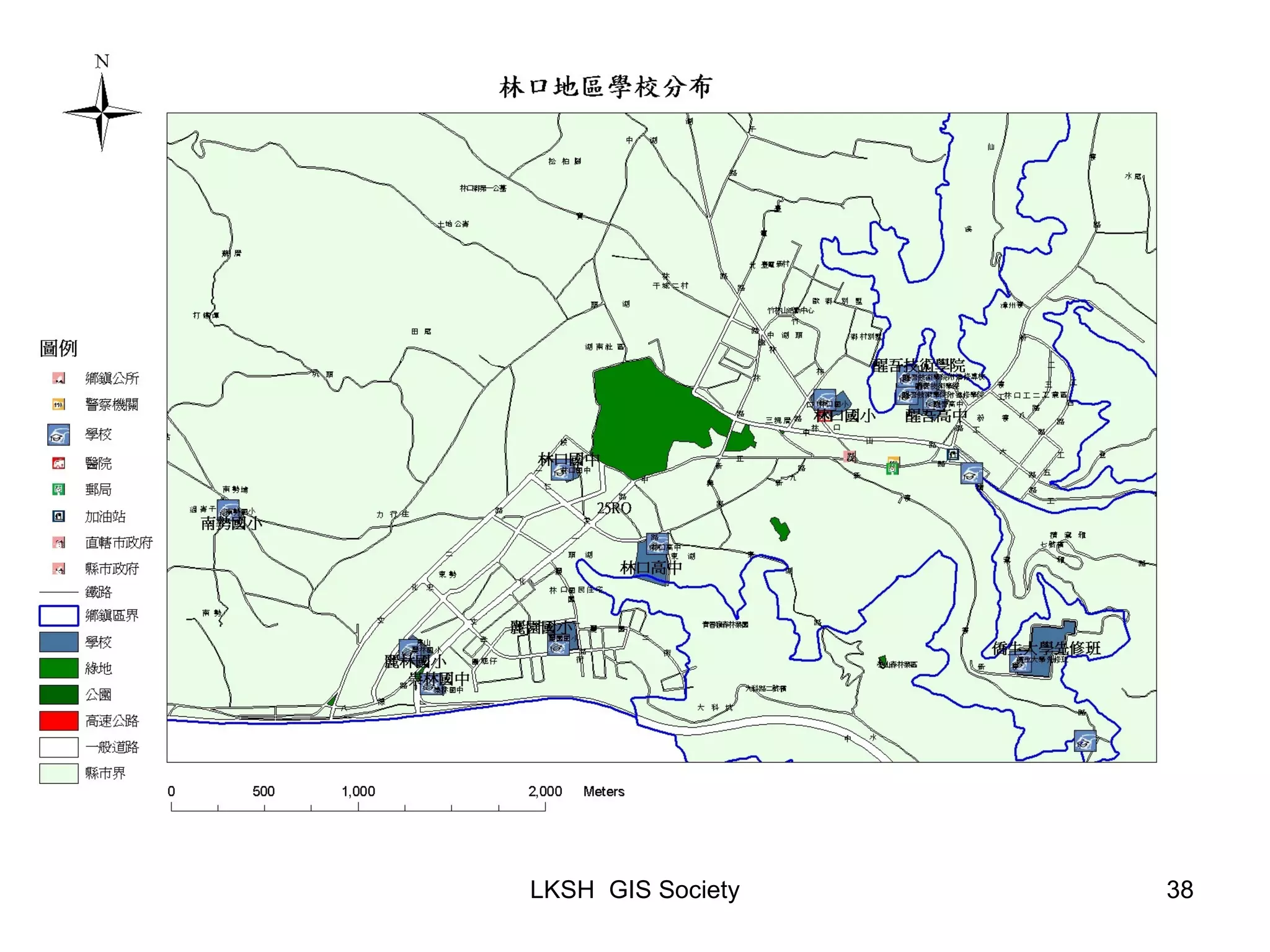

- 36. 練習時間 你的國小老師請你幫她 (他 ) 畫出地圖以便給她 ( 他 ) 班上的小朋友知到林口各個學校的相對位置 , 請問你該如何繪製 ?

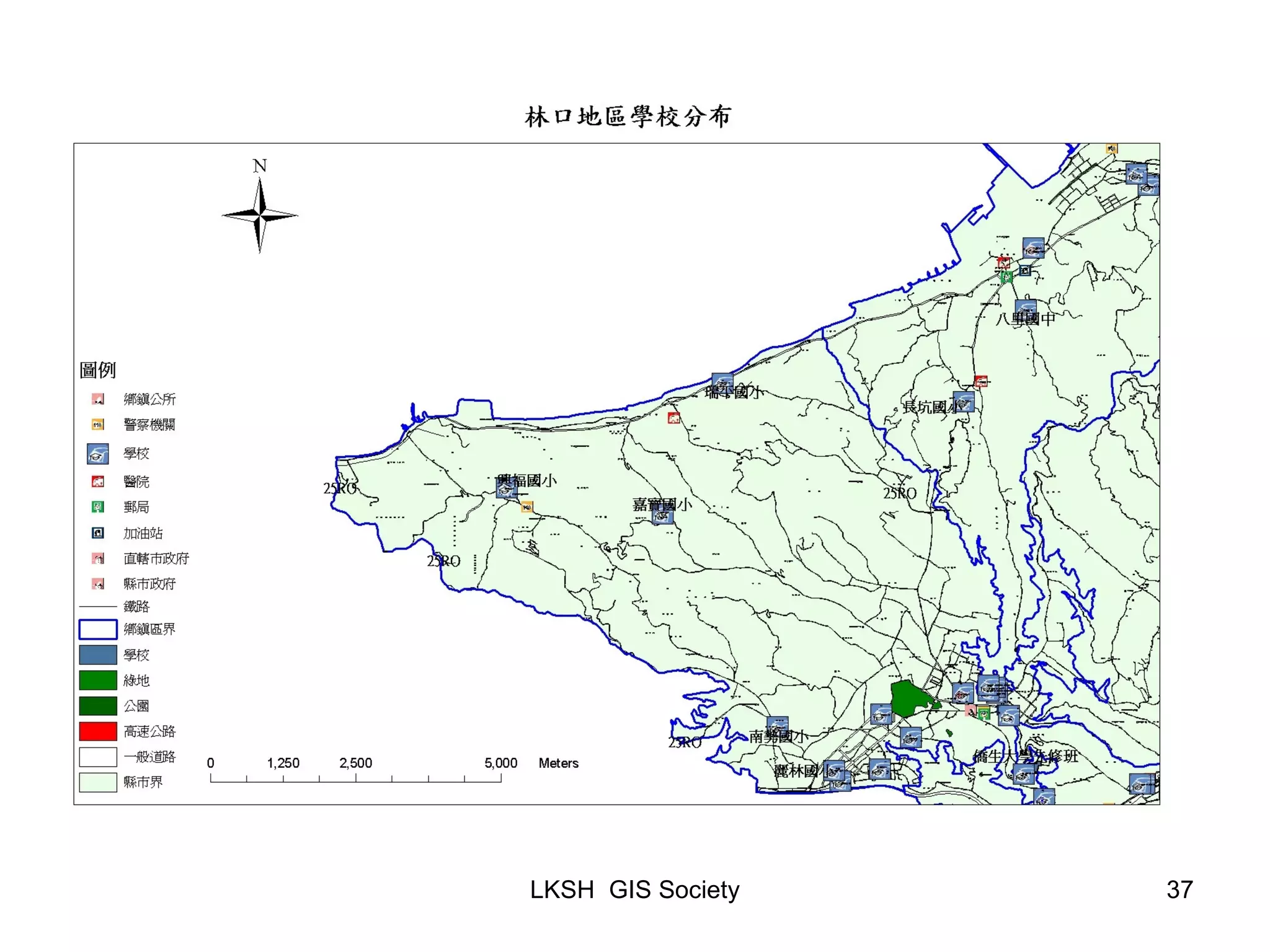

- 37.
- 38.
