Arduino
O documento fornece uma introdução sobre a plataforma Arduino, descrevendo sua criação em 2005 por Maximo Banzi com o objetivo de criar ferramentas eletrônicas acessíveis. Detalha os principais componentes de hardware do Arduino, incluindo o microcontrolador, portas digitais e analógicas e memórias. Apresenta diferentes modelos de Arduino e explica conceitos como programação, portas e a ferramenta de desenvolvimento Arduino.
Arduino
- 1.
- 2. Sobre ● “Arqueólogo”Java (by @vsenger) ● Desenvolvedor Java desde 1997; ● Software Engineer em EFICID: ● http://www.eficid.com ● Instrutor Java na VOffice: ● http://www.voffice.com.br ● Colaborador GUJavaSC ● http://www.gujavasc.org
- 3.

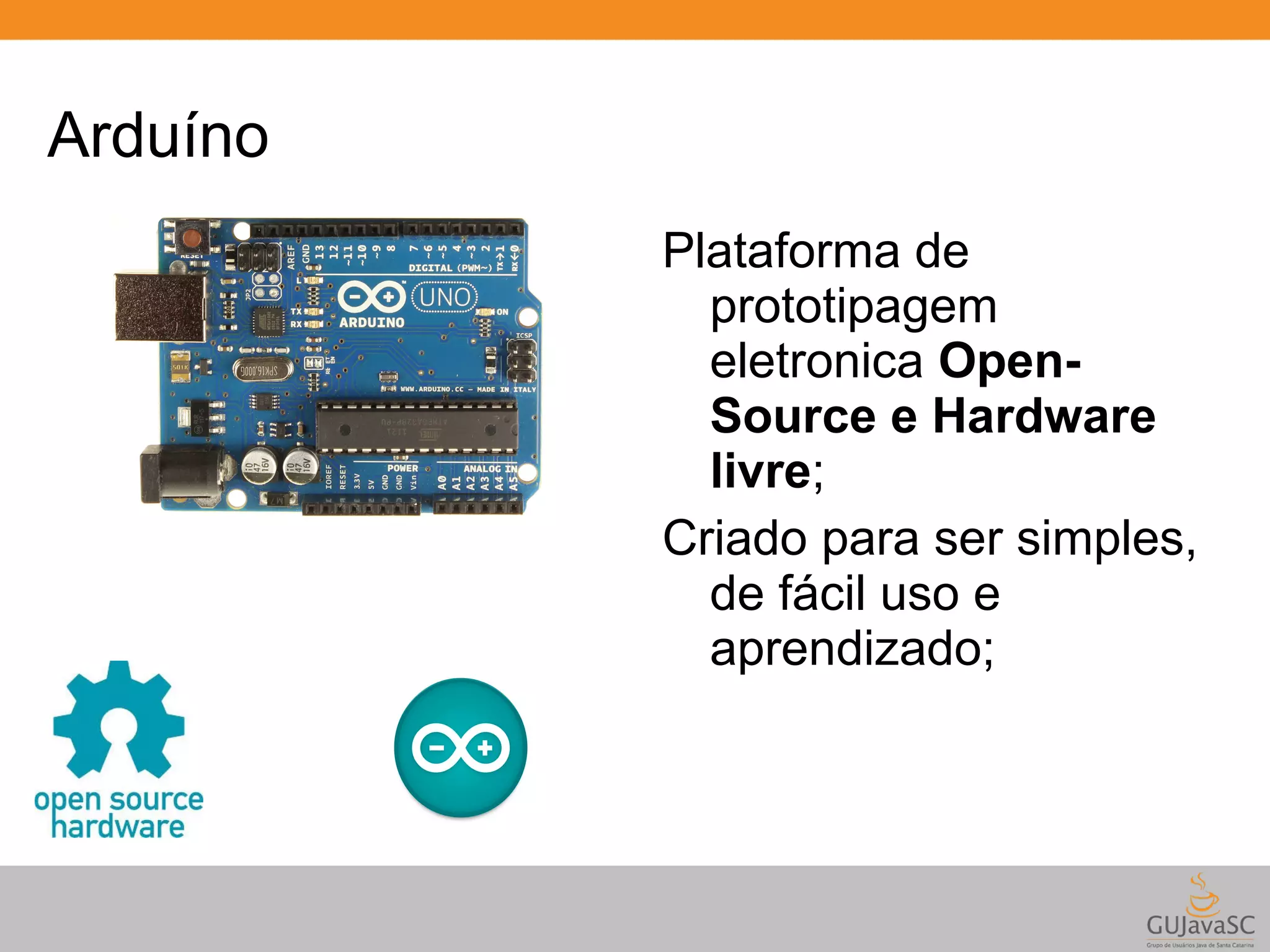

- 4. Arduíno Plataforma de prototipagem eletronica Open- Source e Hardware livre; Criado para ser simples, de fácil uso e aprendizado;
- 5. Arduíno Criado em2005 por Máximo Banzi; Objetivo: criar ferramentas acessíveis e com baixo custo, fáceis de usar por artistas e amadores;

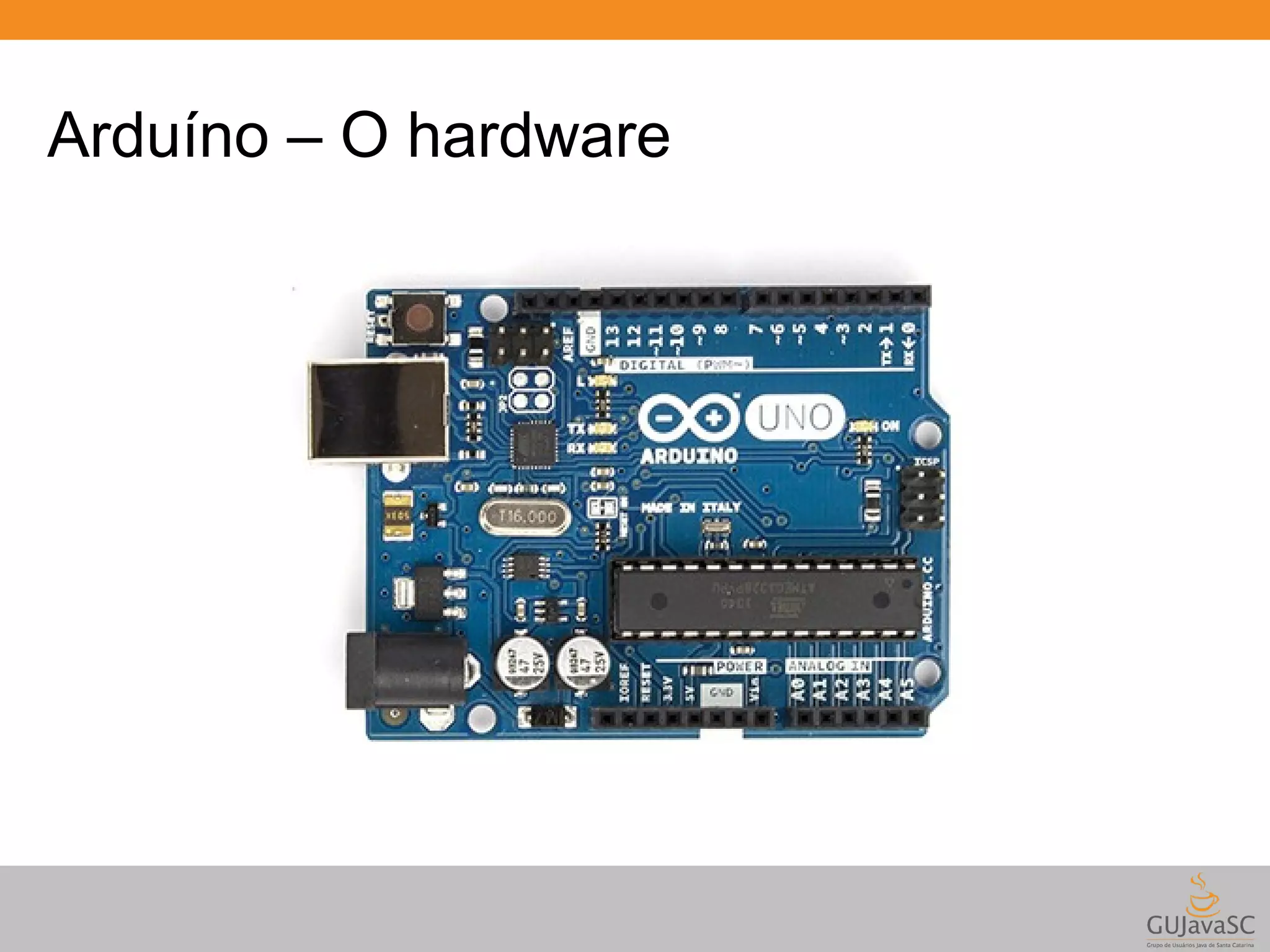

- 6. Arduíno – Ohardware

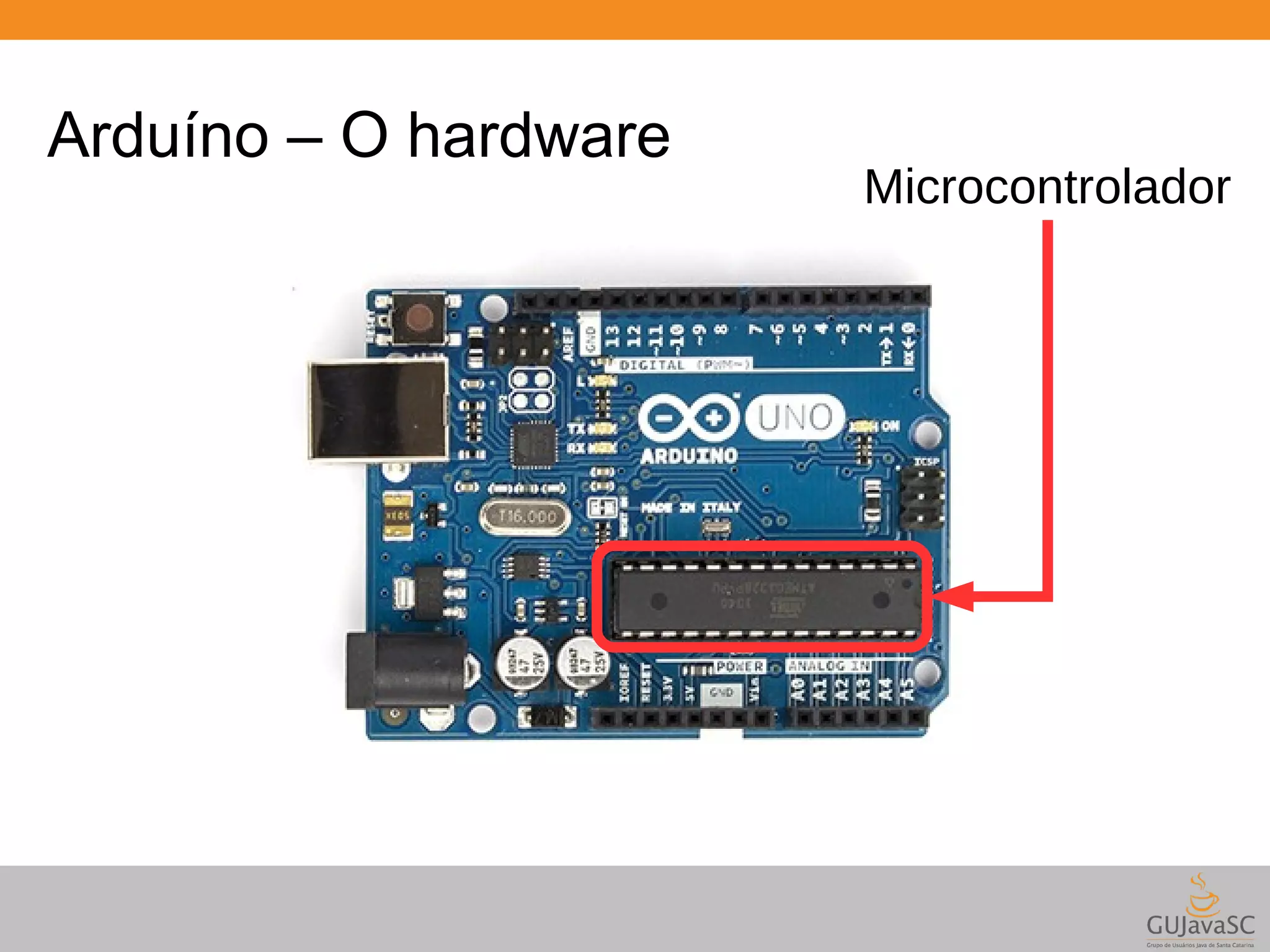

- 7. Arduíno – Ohardware Microcontrolador

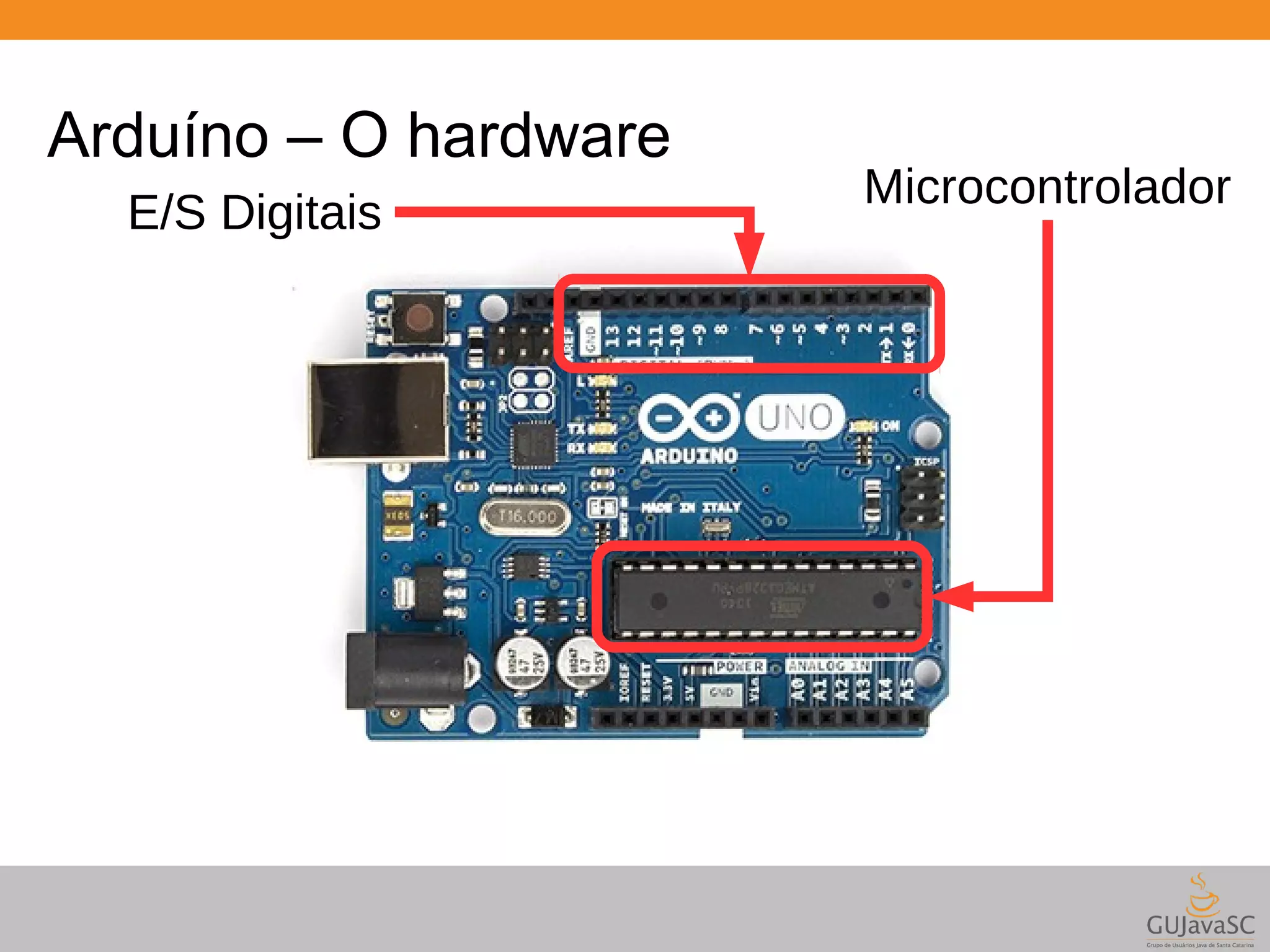

- 8. Arduíno – Ohardware E/S Digitais Microcontrolador

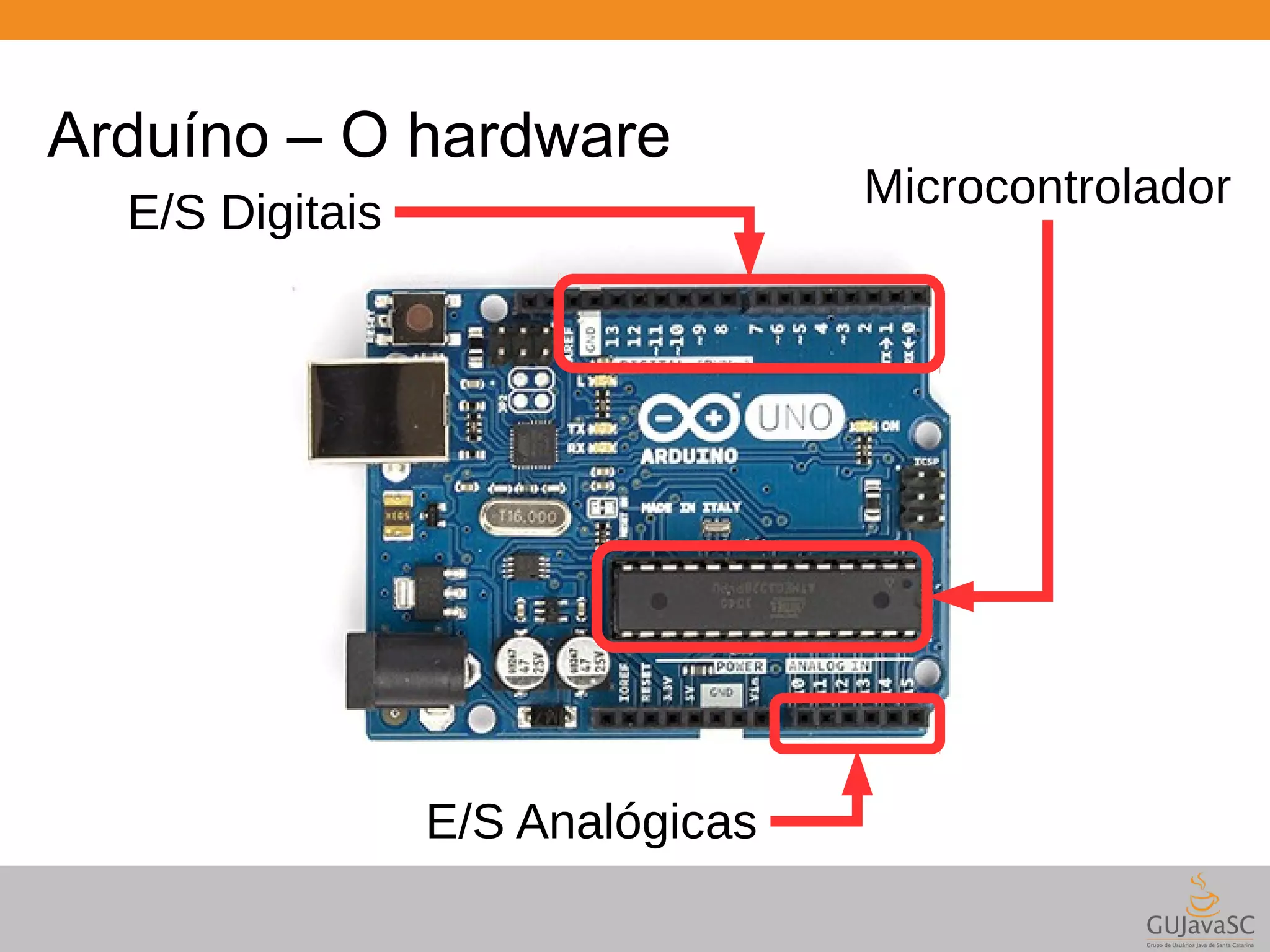

- 9. Arduíno – Ohardware E/S Digitais Microcontrolador E/S Analógicas

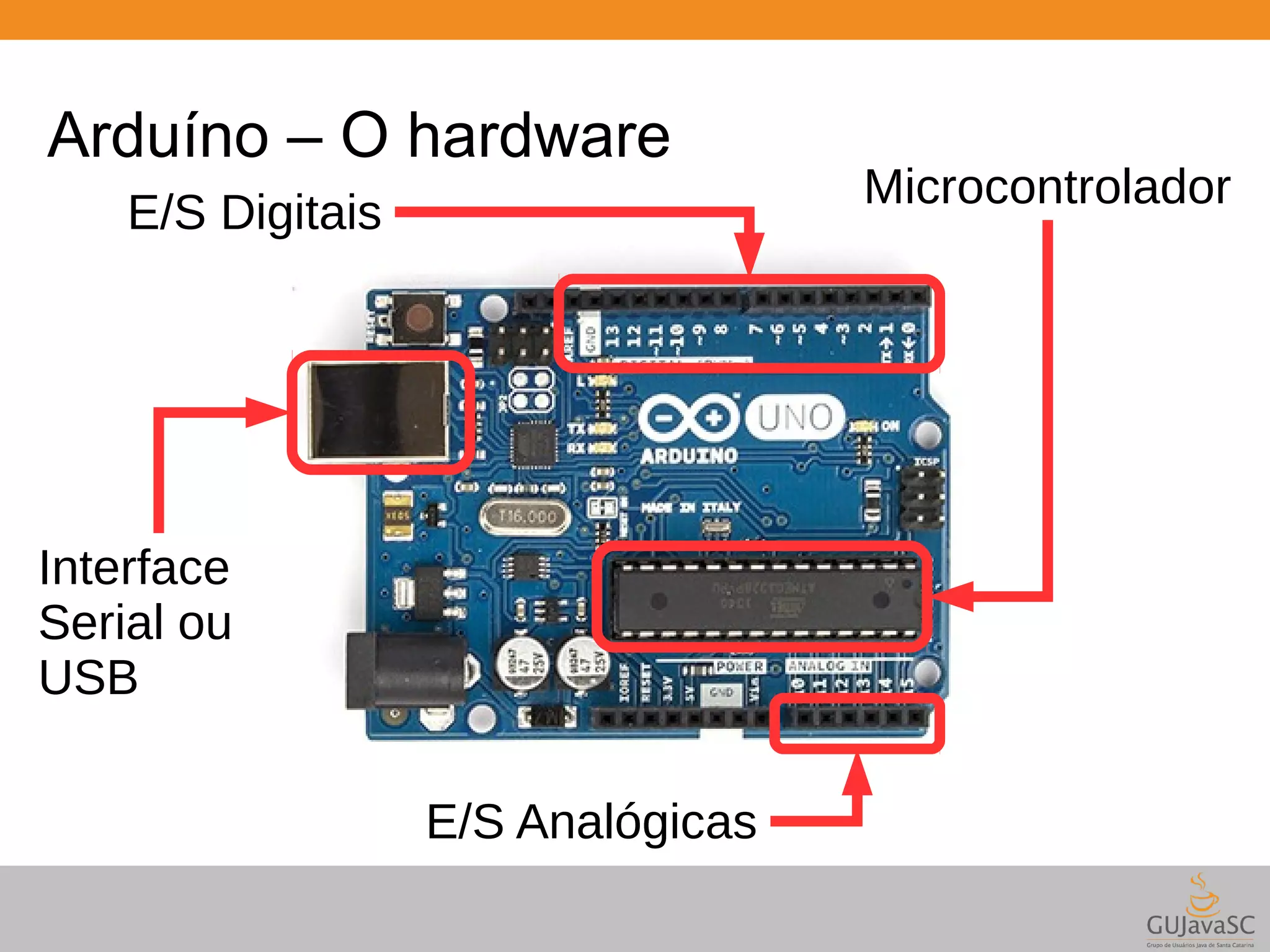

- 10. Arduíno – Ohardware E/S Digitais Microcontrolador E/S Analógicas Interface Serial ou USB

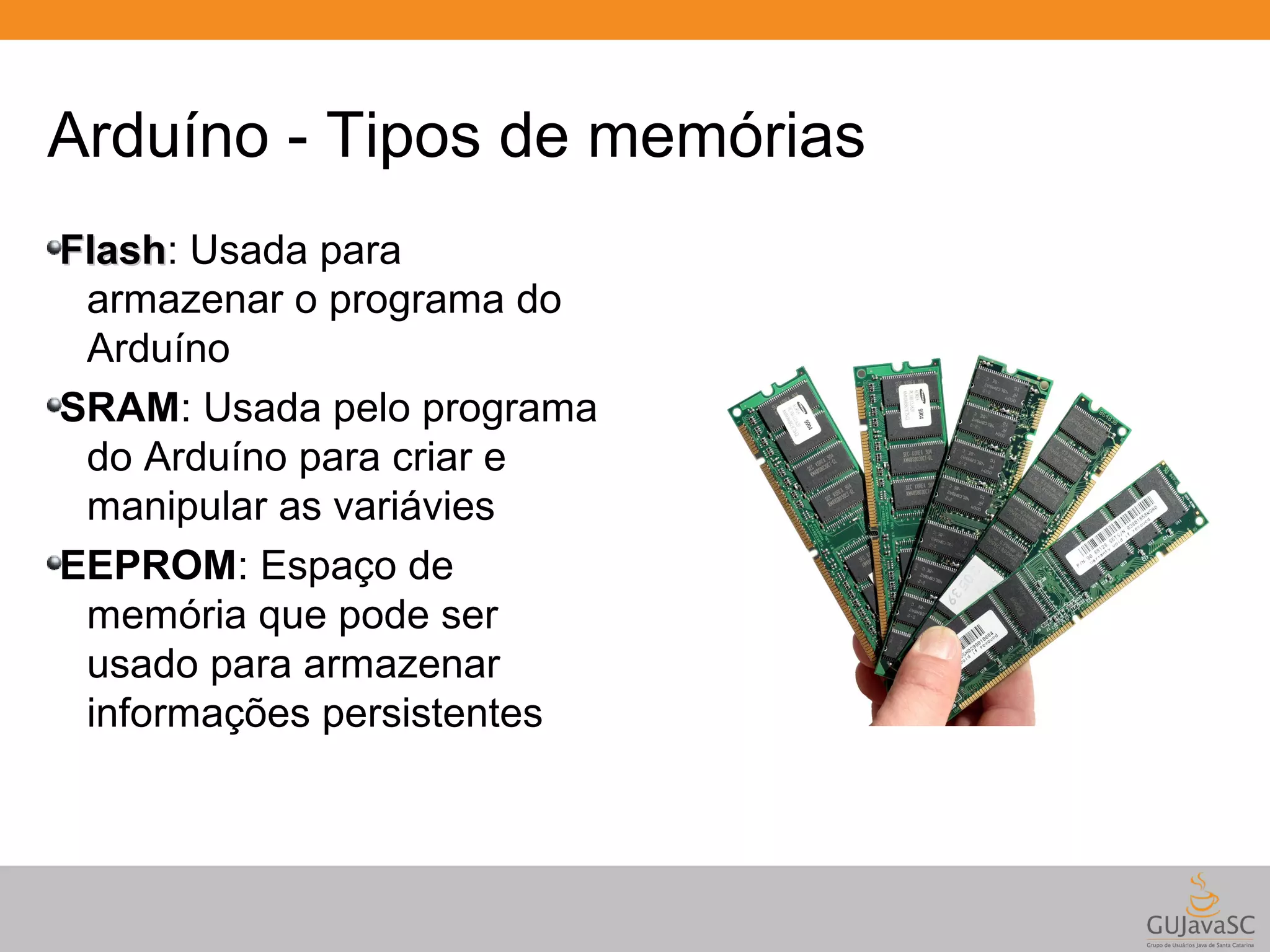

- 11. Arduíno - Tiposde memórias FFllaasshh: Usada para armazenar o programa do Arduíno SRAM: Usada pelo programa do Arduíno para criar e manipular as variávies EEPROM: Espaço de memória que pode ser usado para armazenar informações persistentes

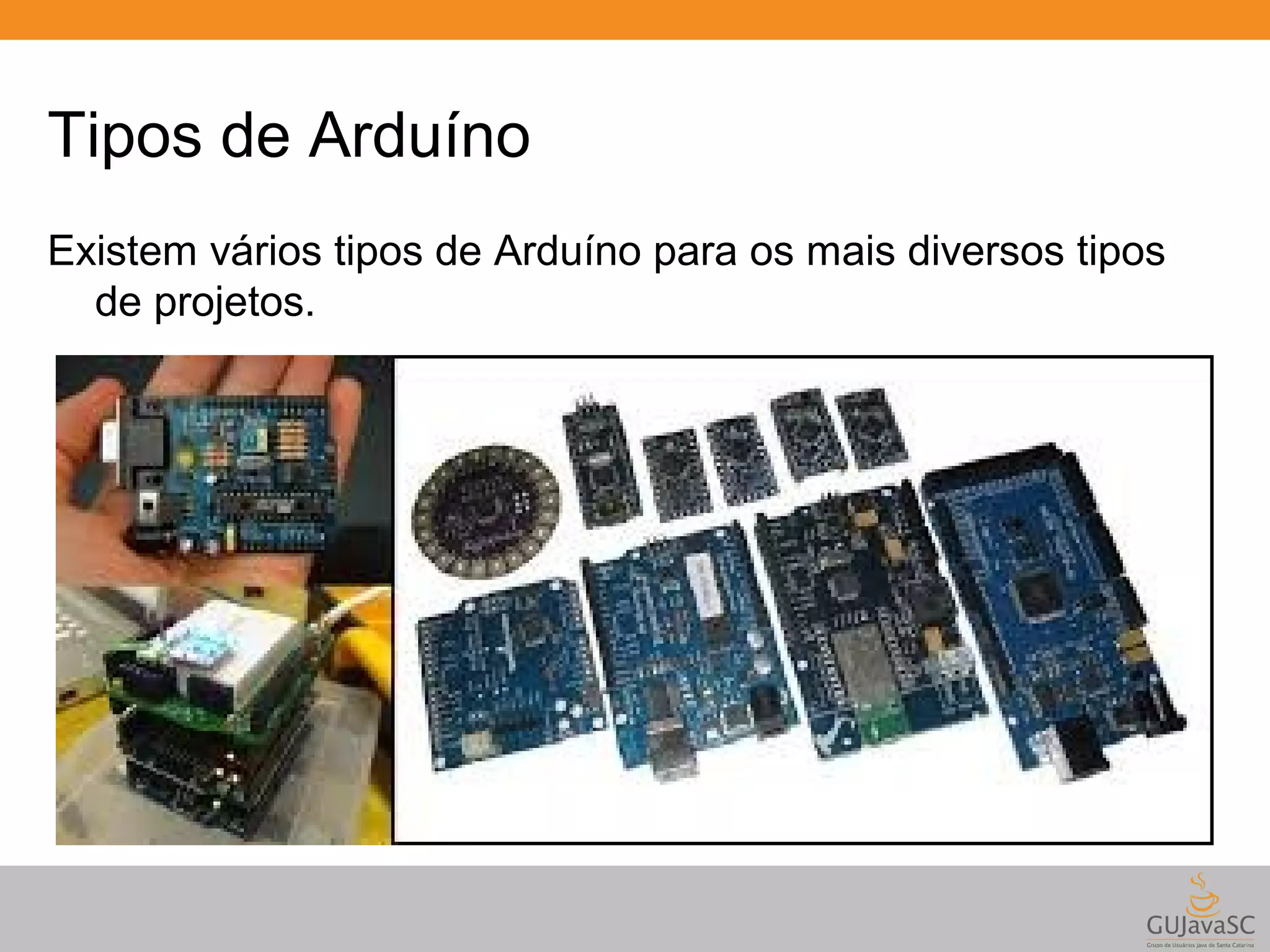

- 12. Tipos de Arduíno Existem vários tipos de Arduíno para os mais diversos tipos de projetos.

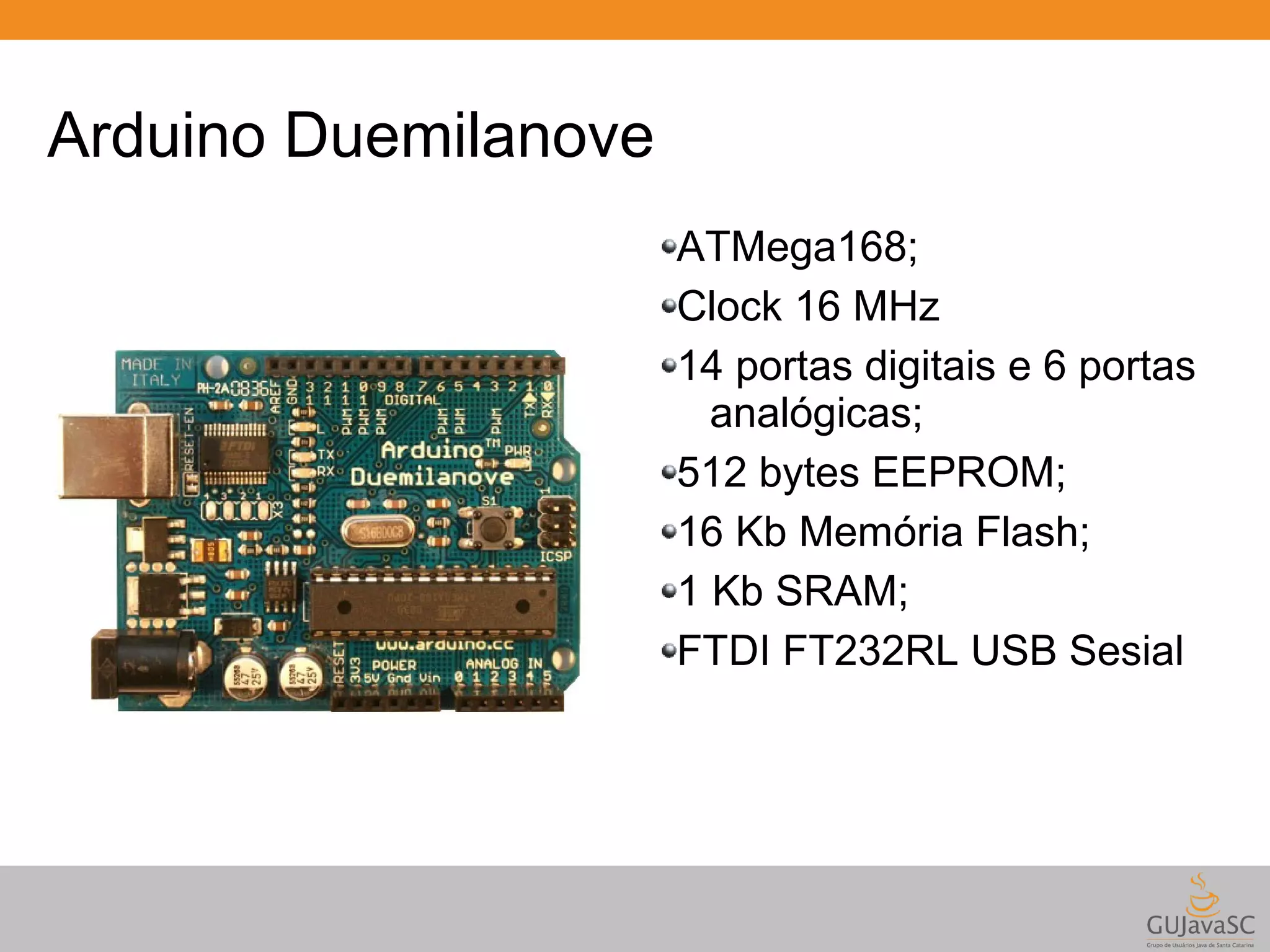

- 13. Arduino Duemilanove ATMega168; Clock 16 MHz 14 portas digitais e 6 portas analógicas; 512 bytes EEPROM; 16 Kb Memória Flash; 1 Kb SRAM; FTDI FT232RL USB Sesial

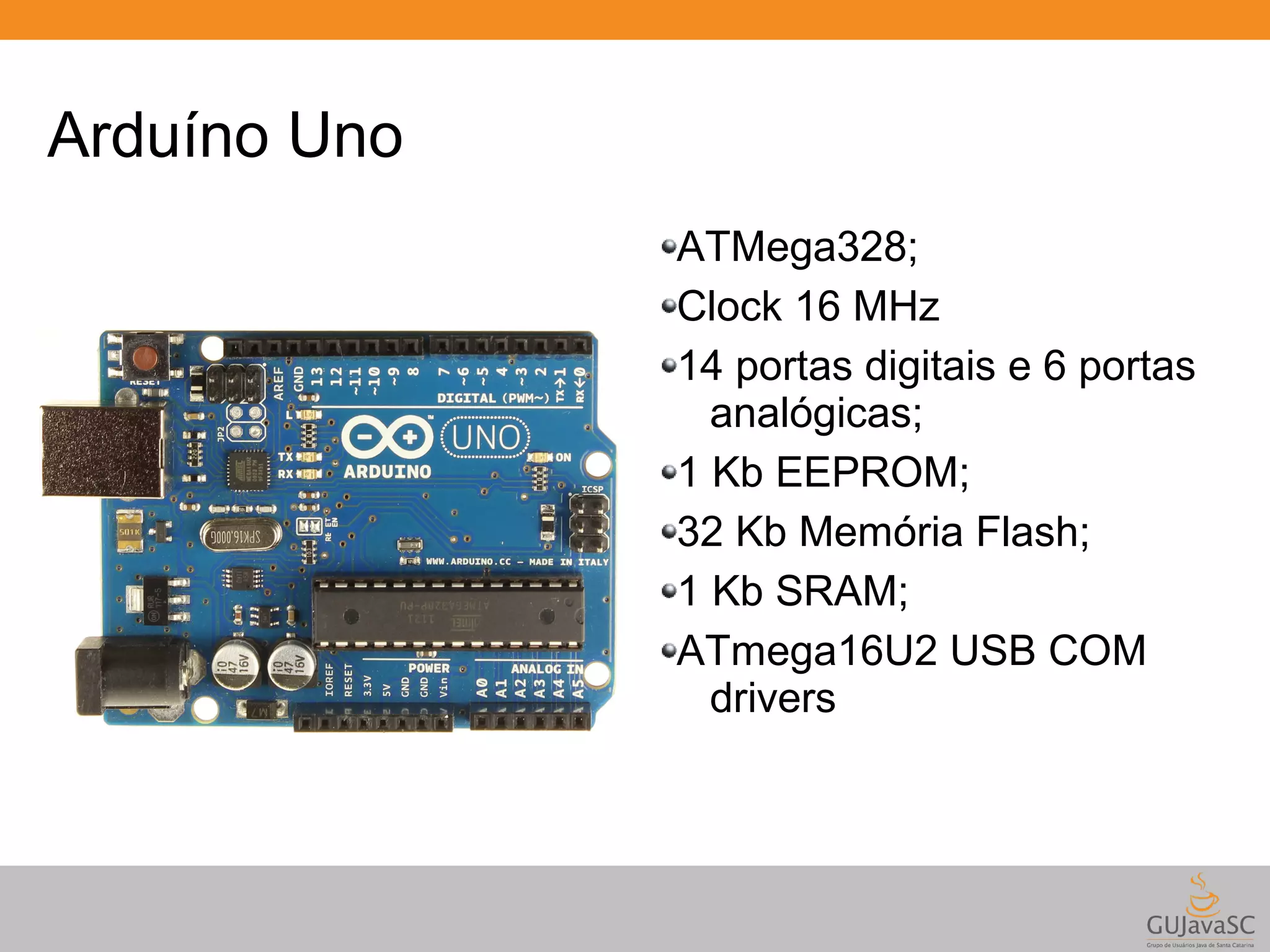

- 14. Arduíno Uno ATMega328; Clock 16 MHz 14 portas digitais e 6 portas analógicas; 1 Kb EEPROM; 32 Kb Memória Flash; 1 Kb SRAM; ATmega16U2 USB COM drivers

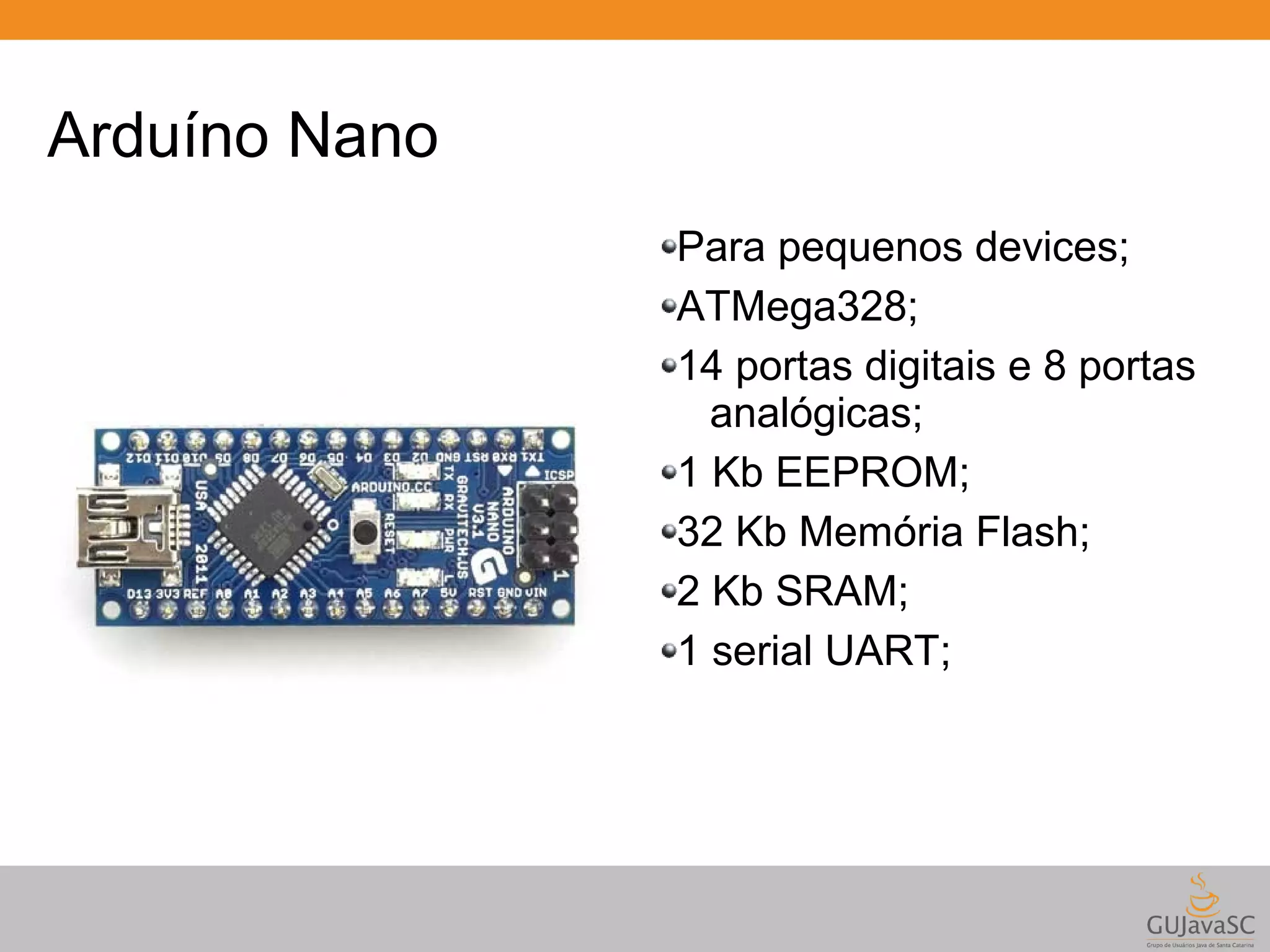

- 15. Arduíno Nano Parapequenos devices; ATMega328; 14 portas digitais e 8 portas analógicas; 1 Kb EEPROM; 32 Kb Memória Flash; 2 Kb SRAM; 1 serial UART;

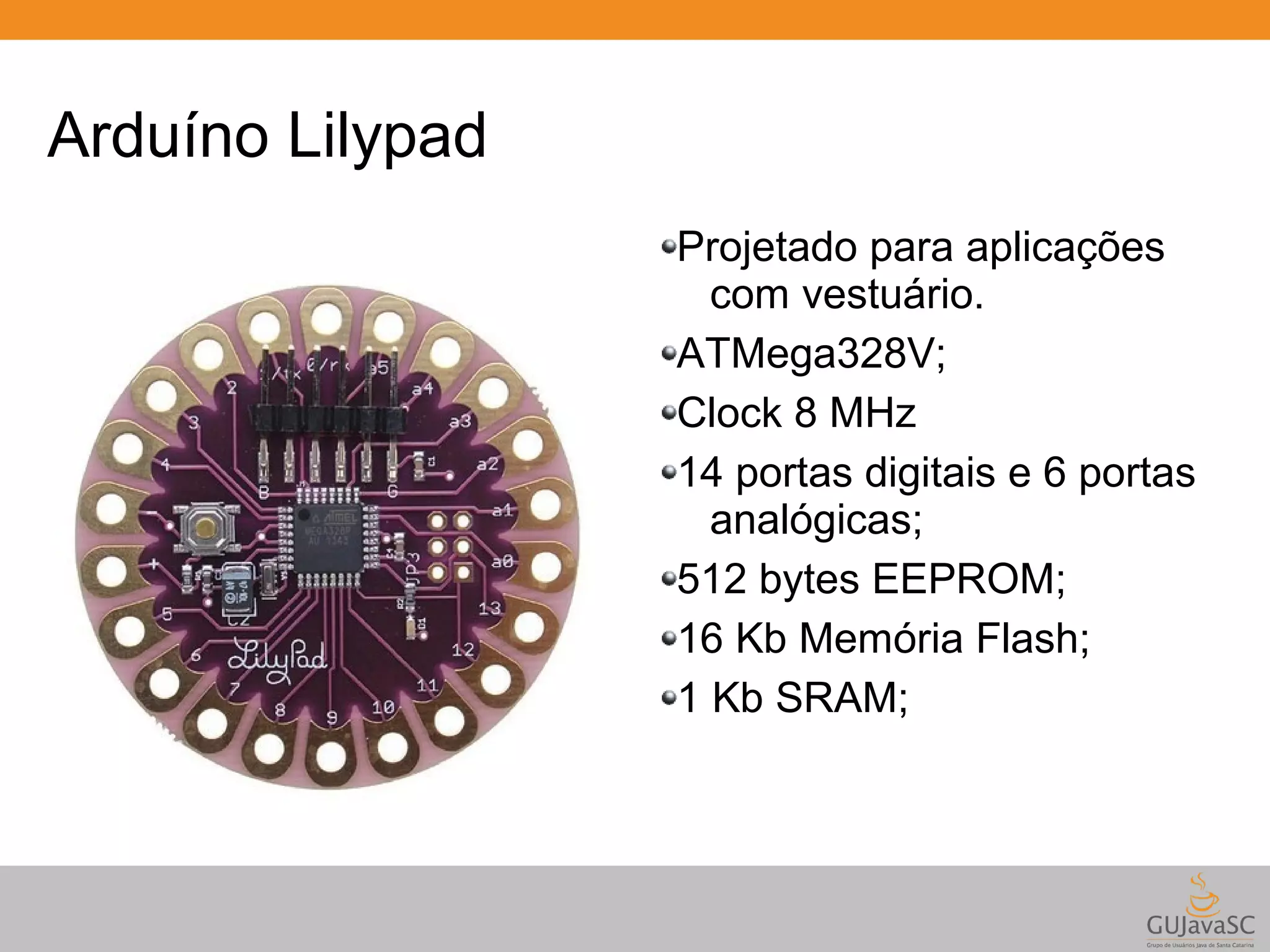

- 16. Arduíno Lilypad Projetadopara aplicações com vestuário. ATMega328V; Clock 8 MHz 14 portas digitais e 6 portas analógicas; 512 bytes EEPROM; 16 Kb Memória Flash; 1 Kb SRAM;

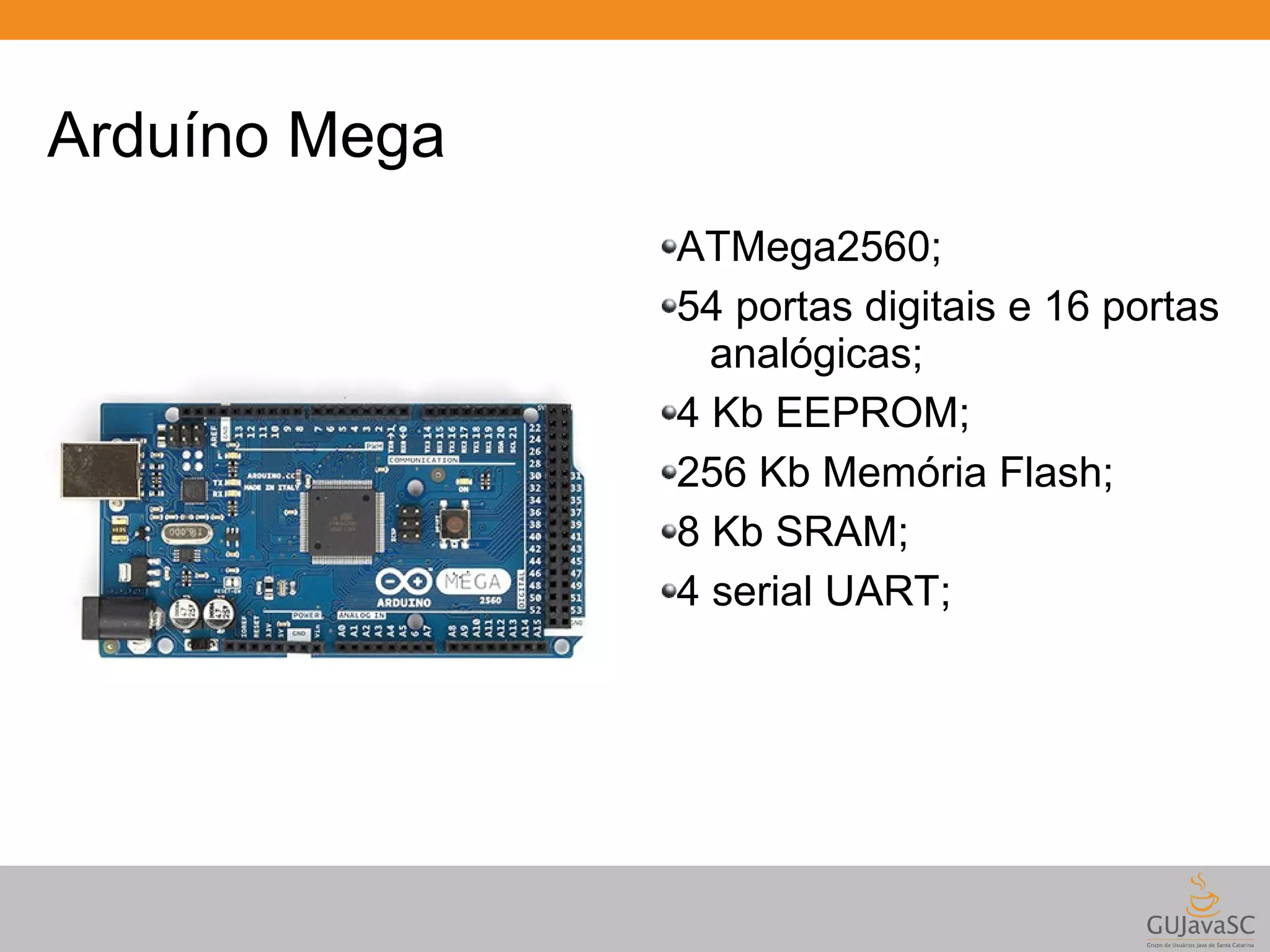

- 17. Arduíno Mega ATMega2560; 54 portas digitais e 16 portas analógicas; 4 Kb EEPROM; 256 Kb Memória Flash; 8 Kb SRAM; 4 serial UART;

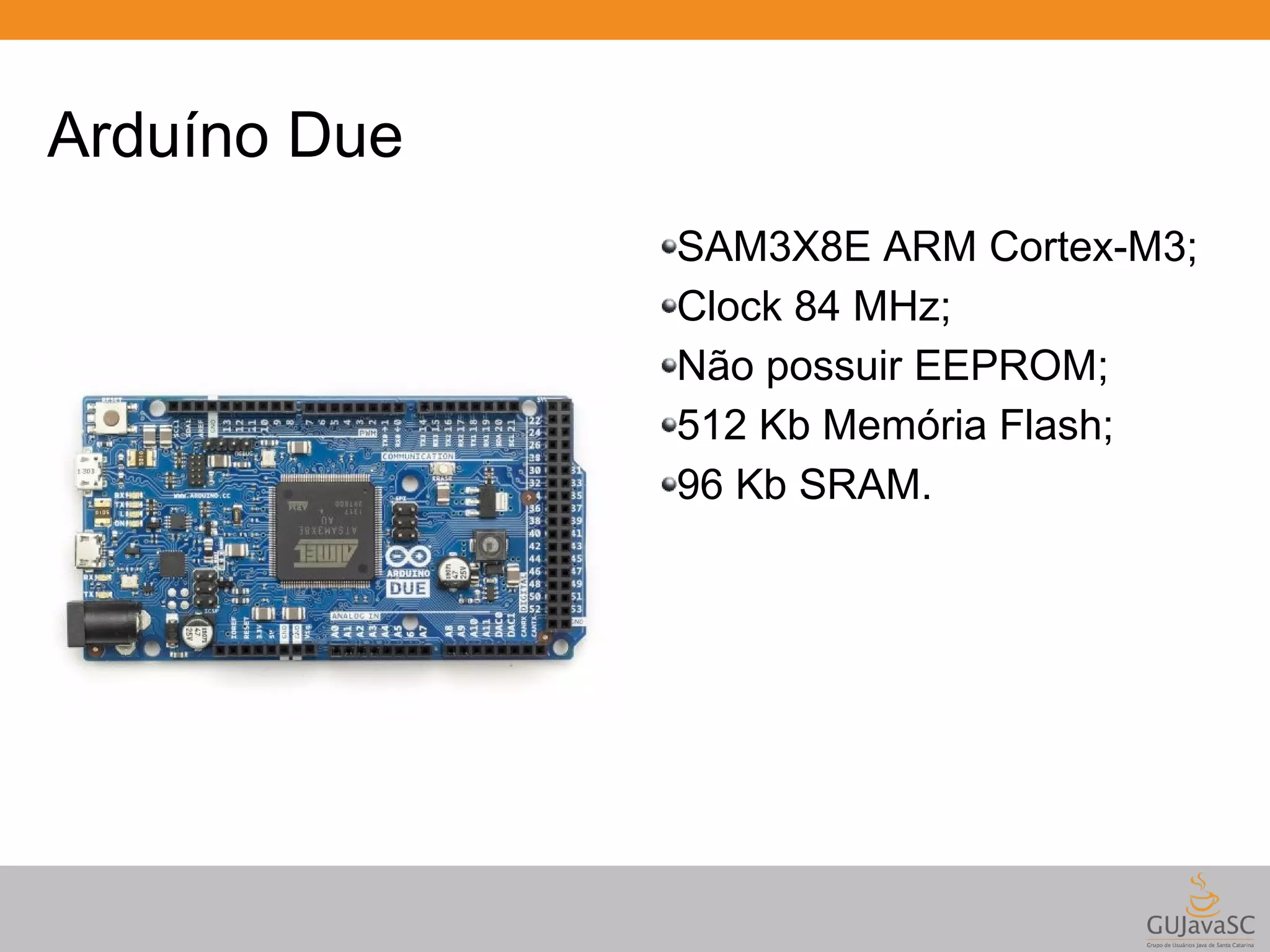

- 18. Arduíno Due SAM3X8EARM Cortex-M3; Clock 84 MHz; Não possuir EEPROM; 512 Kb Memória Flash; 96 Kb SRAM.

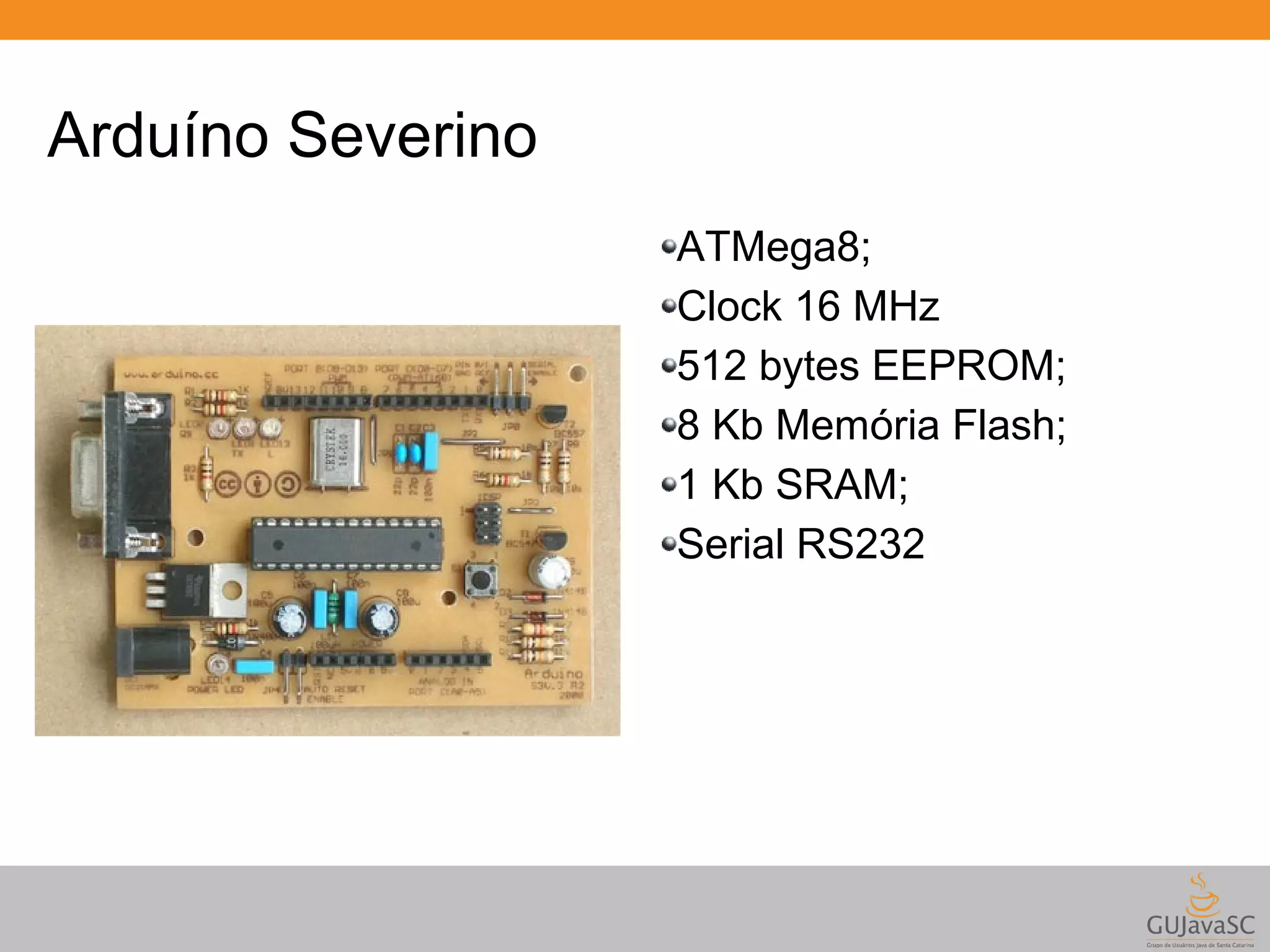

- 19. Arduíno Severino ATMega8; Clock 16 MHz 512 bytes EEPROM; 8 Kb Memória Flash; 1 Kb SRAM; Serial RS232

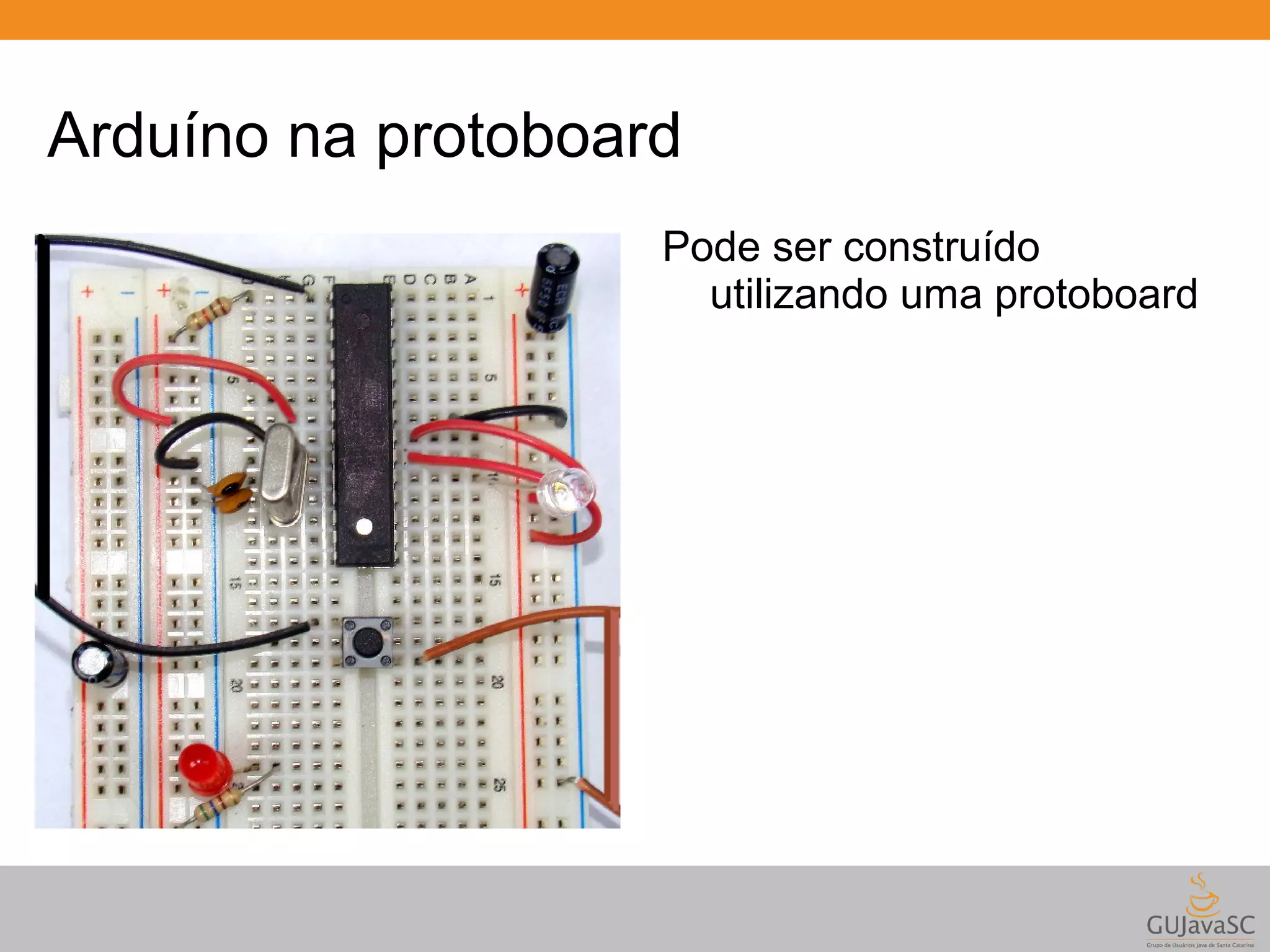

- 20. Arduíno na protoboard Pode ser construído utilizando uma protoboard

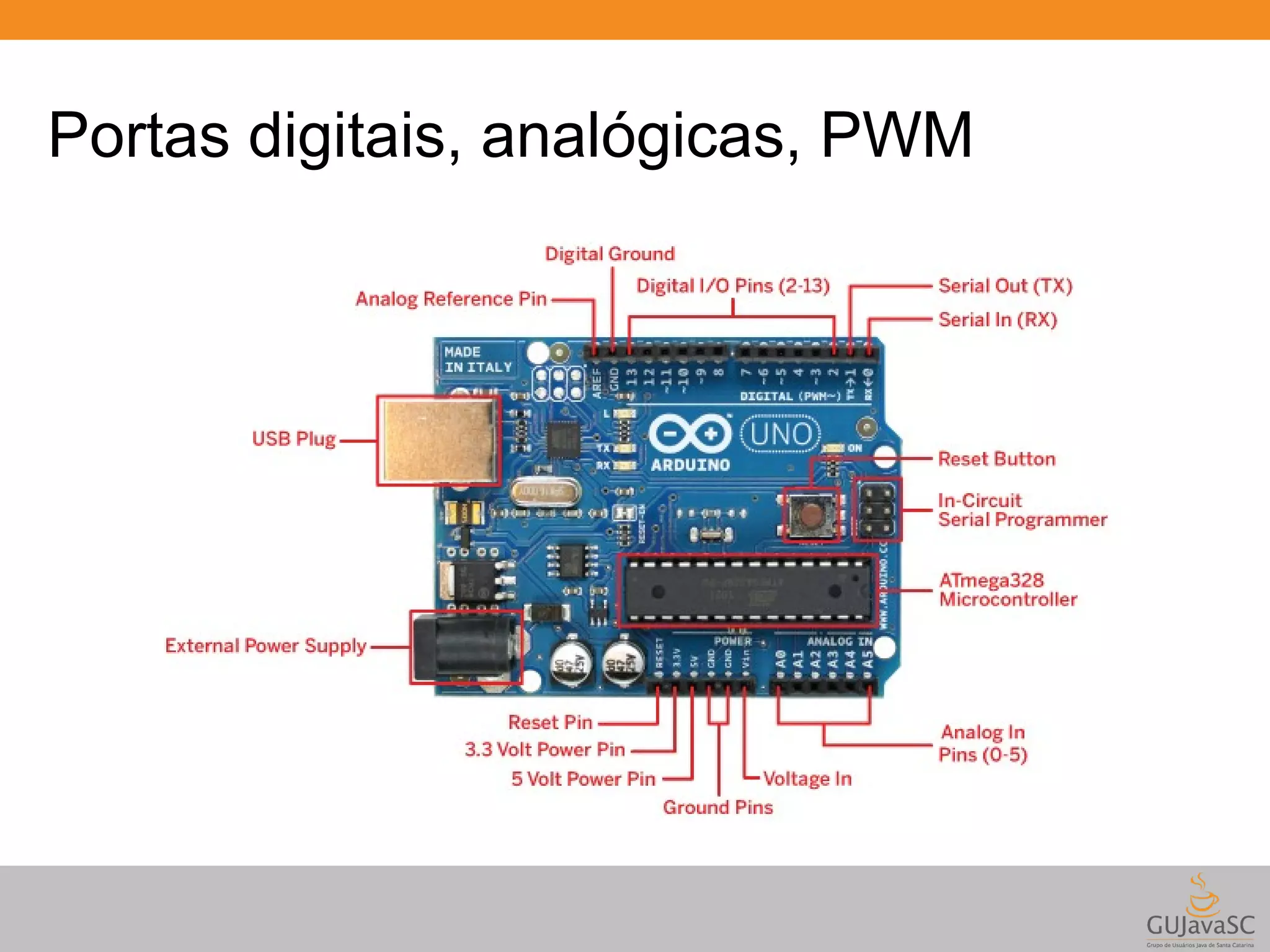

- 21.

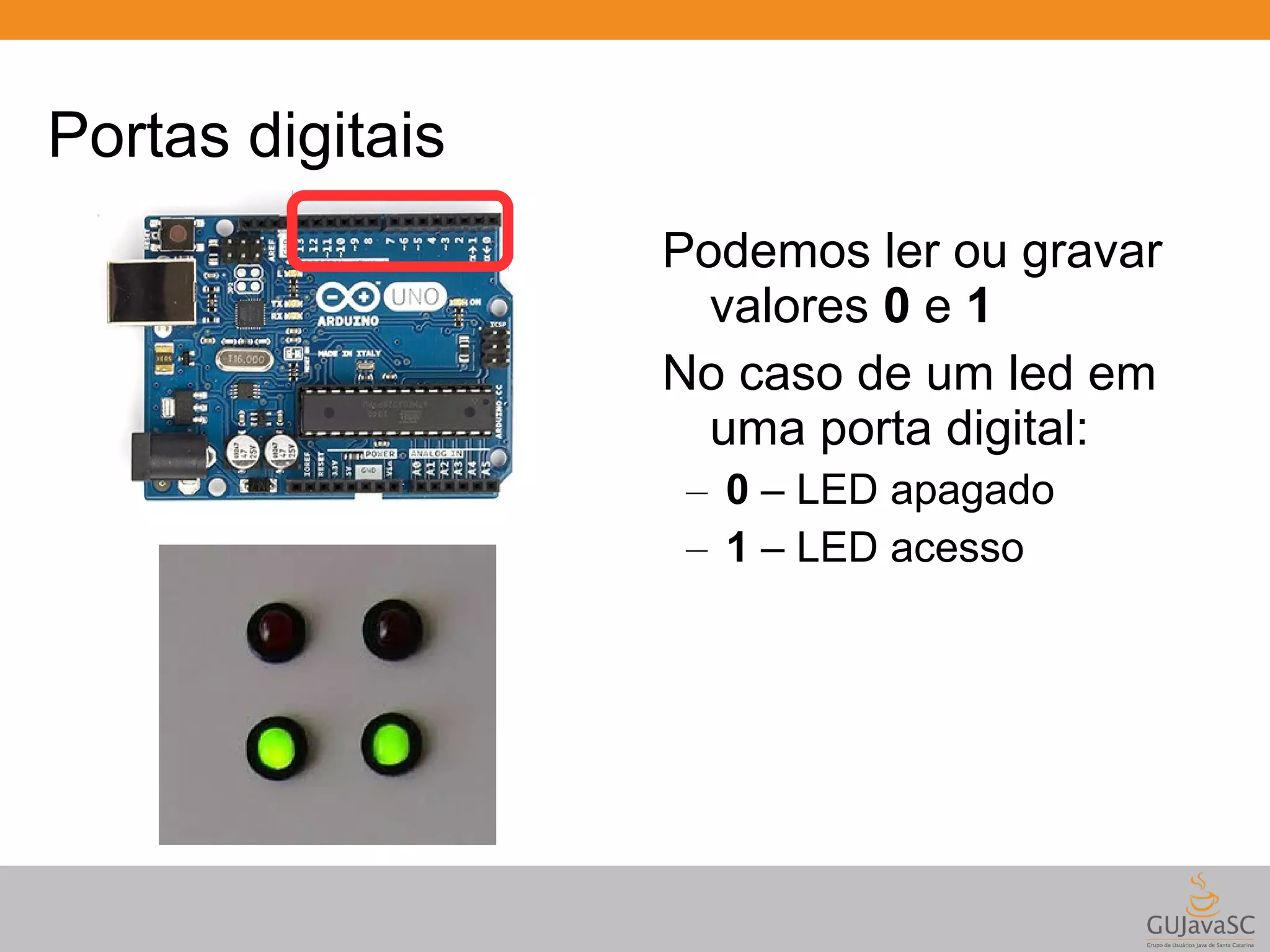

- 22. Portas digitais Podemosler ou gravar valores 0 e 1 No caso de um led em uma porta digital: – 0 – LED apagado – 1 – LED acesso

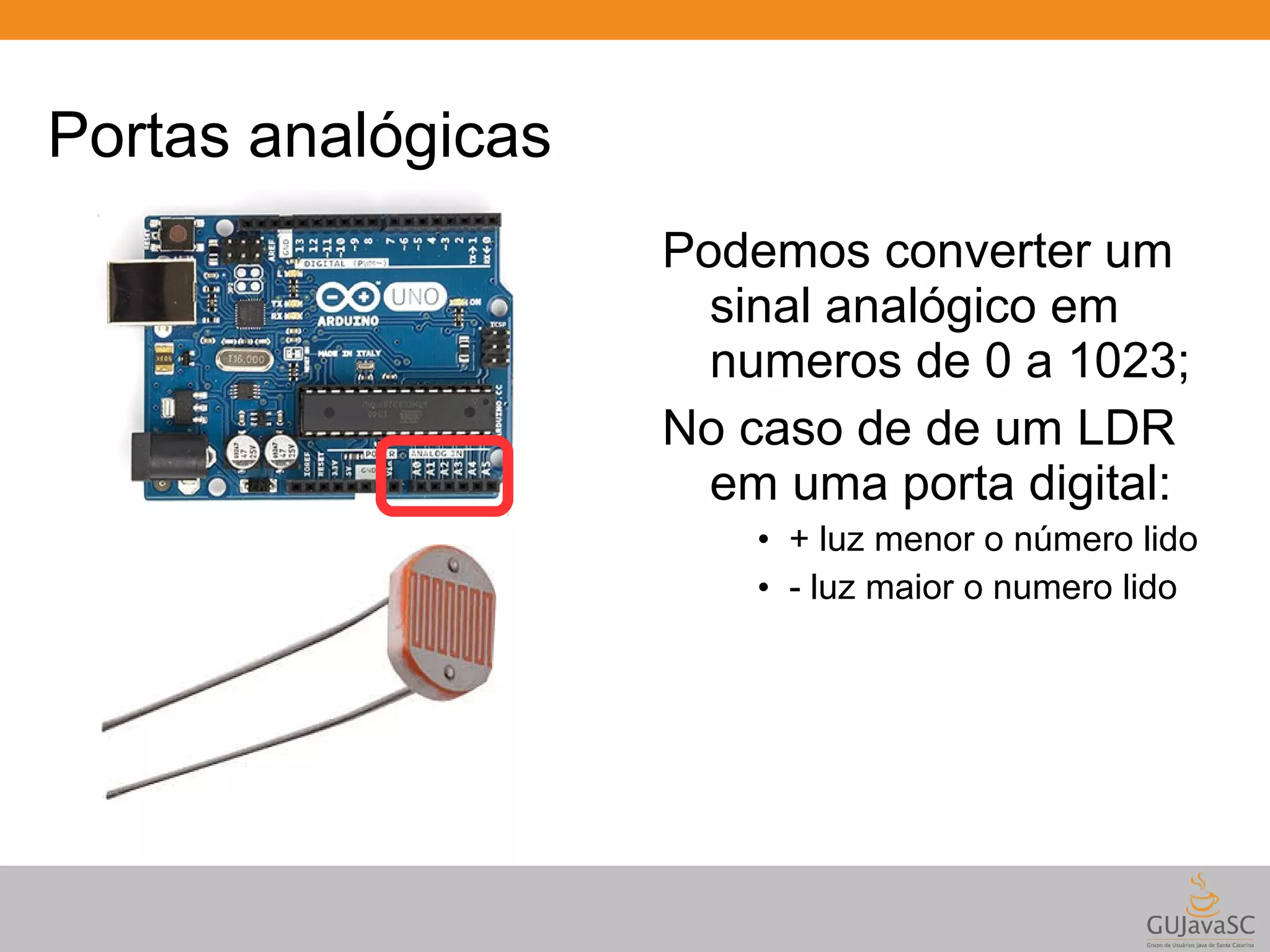

- 23. Portas analógicas Podemosconverter um sinal analógico em numeros de 0 a 1023; No caso de de um LDR em uma porta digital: • + luz menor o número lido • - luz maior o numero lido

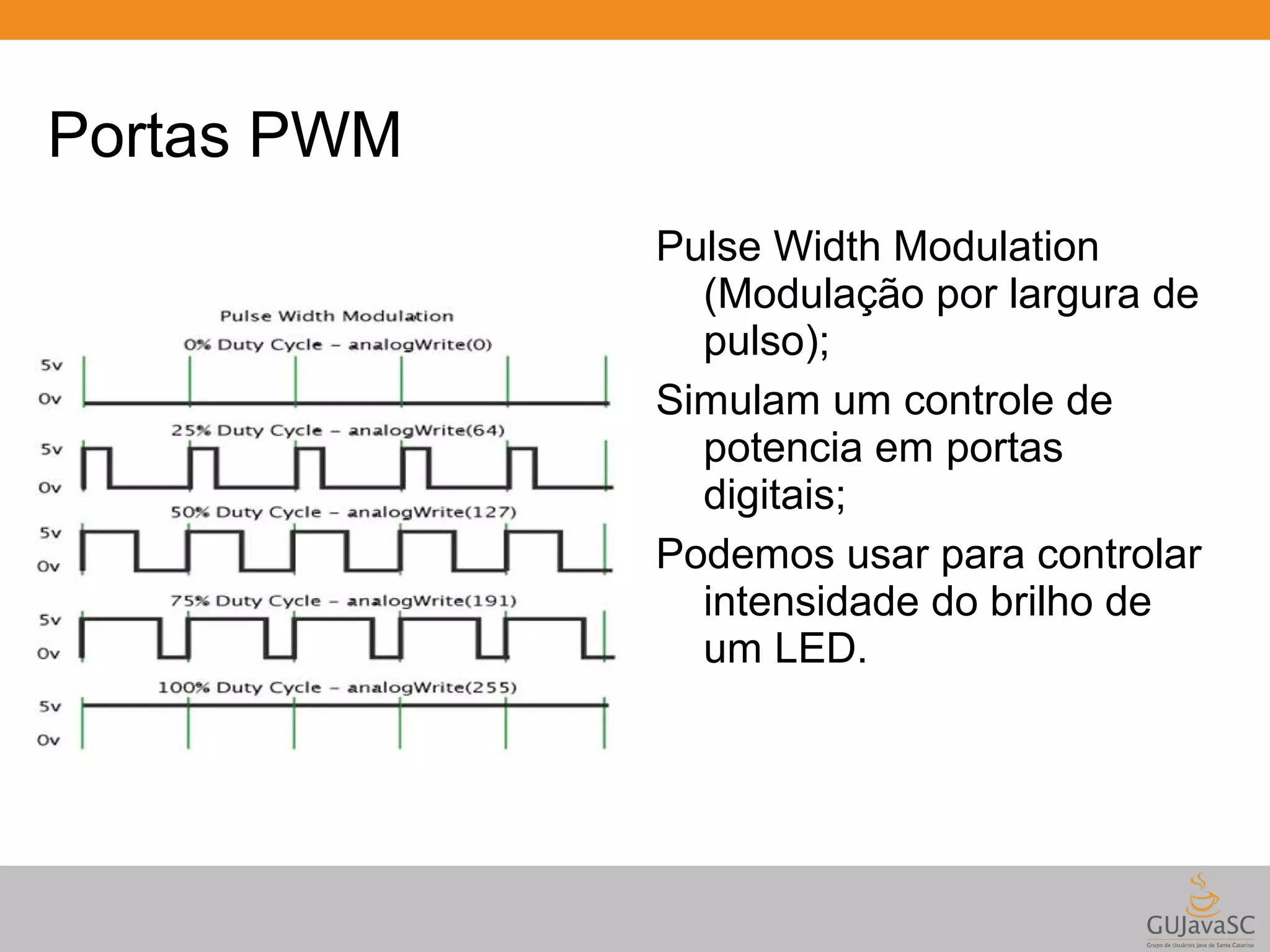

- 24. Portas PWM PulseWidth Modulation (Modulação por largura de pulso); Simulam um controle de potencia em portas digitais; Podemos usar para controlar intensidade do brilho de um LED.

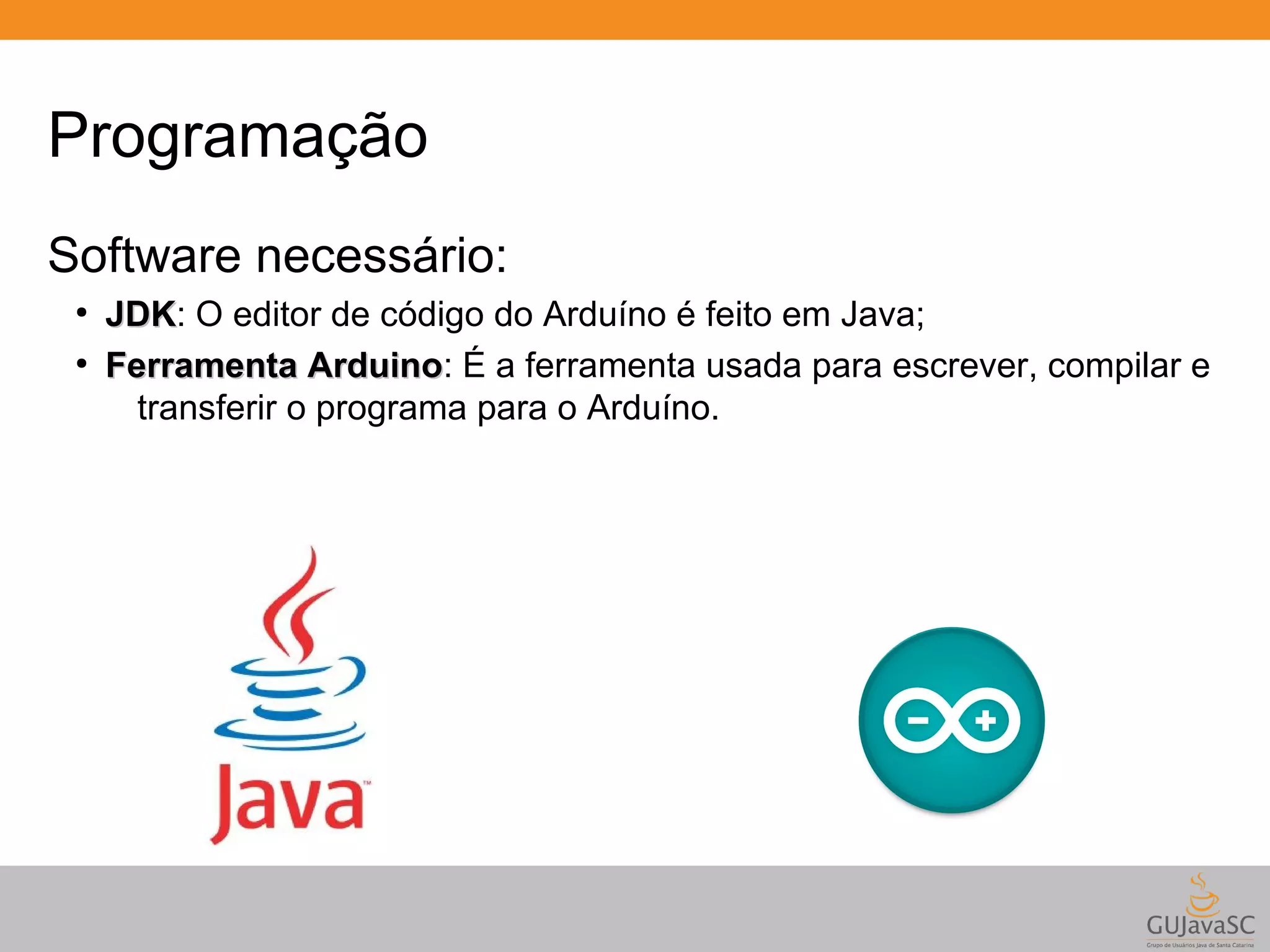

- 25. Programação Software necessário: ● JJDDKK: O editor de código do Arduíno é feito em Java; ● FFeerrrraammeennttaa AArrdduuiinnoo: É a ferramenta usada para escrever, compilar e transferir o programa para o Arduíno.

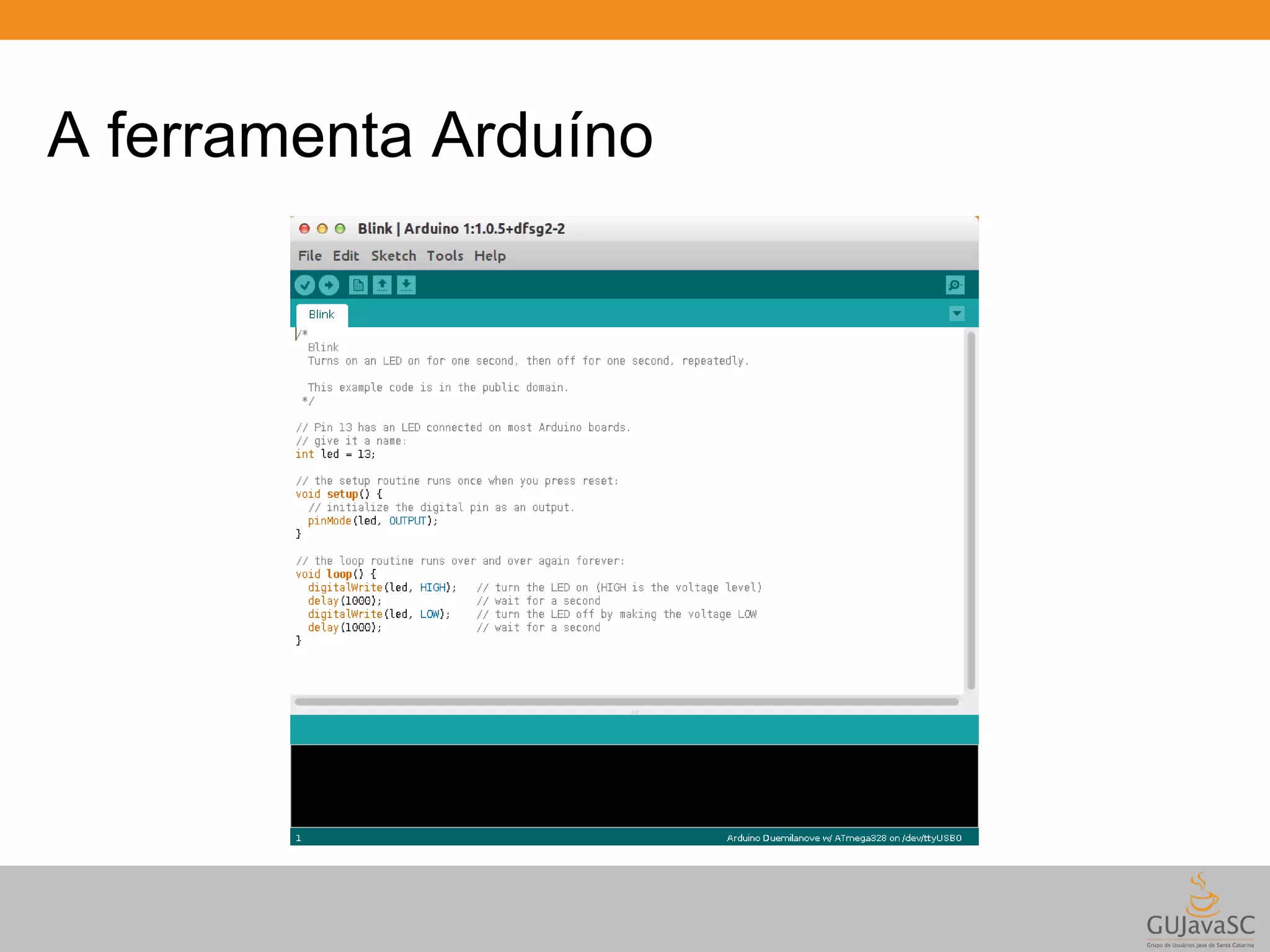

- 26.

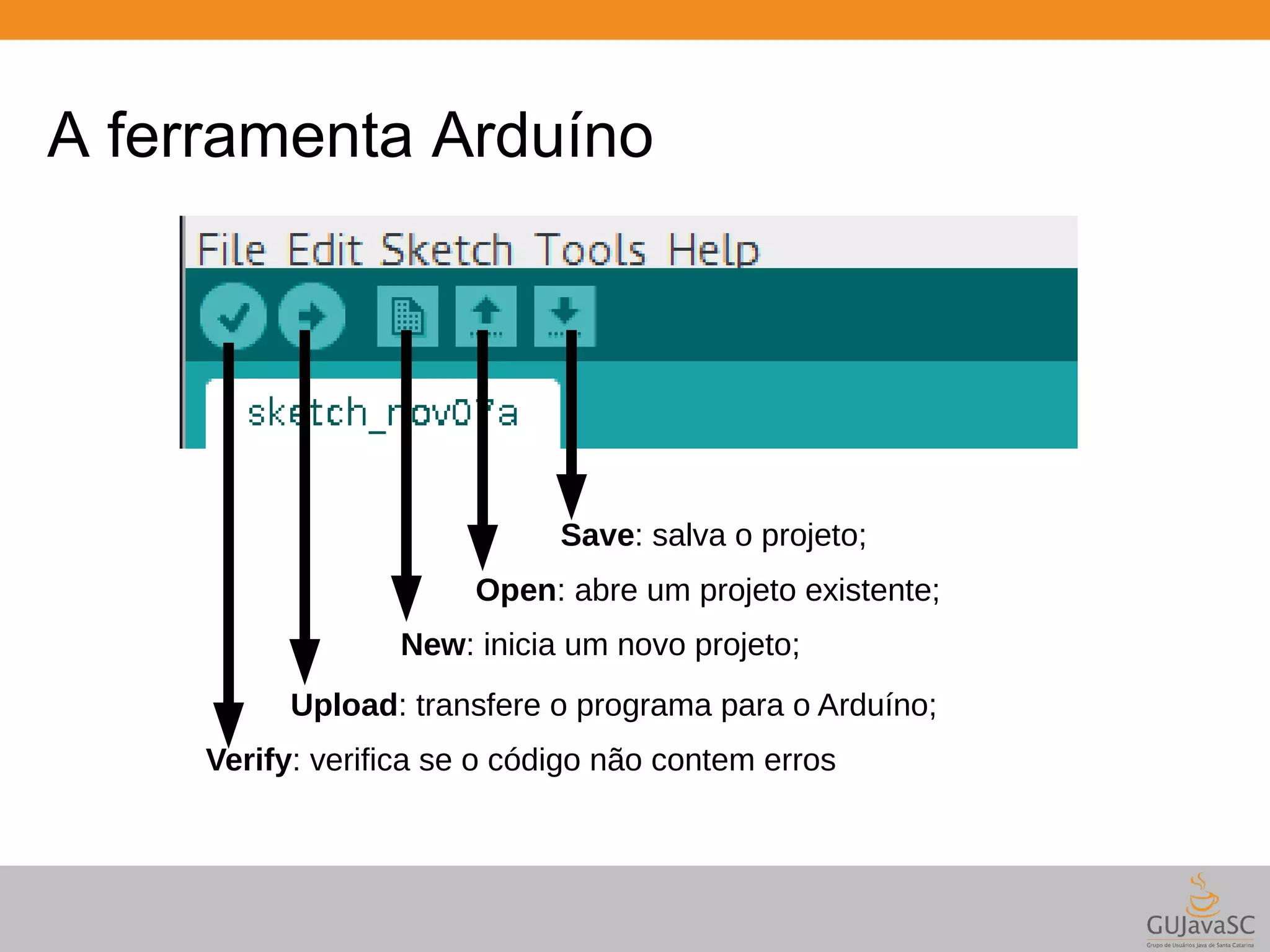

- 27. A ferramenta Arduíno Save: salva o projeto; Open: abre um projeto existente; New: inicia um novo projeto; Upload: transfere o programa para o Arduíno; Verify: verifica se o código não contem erros

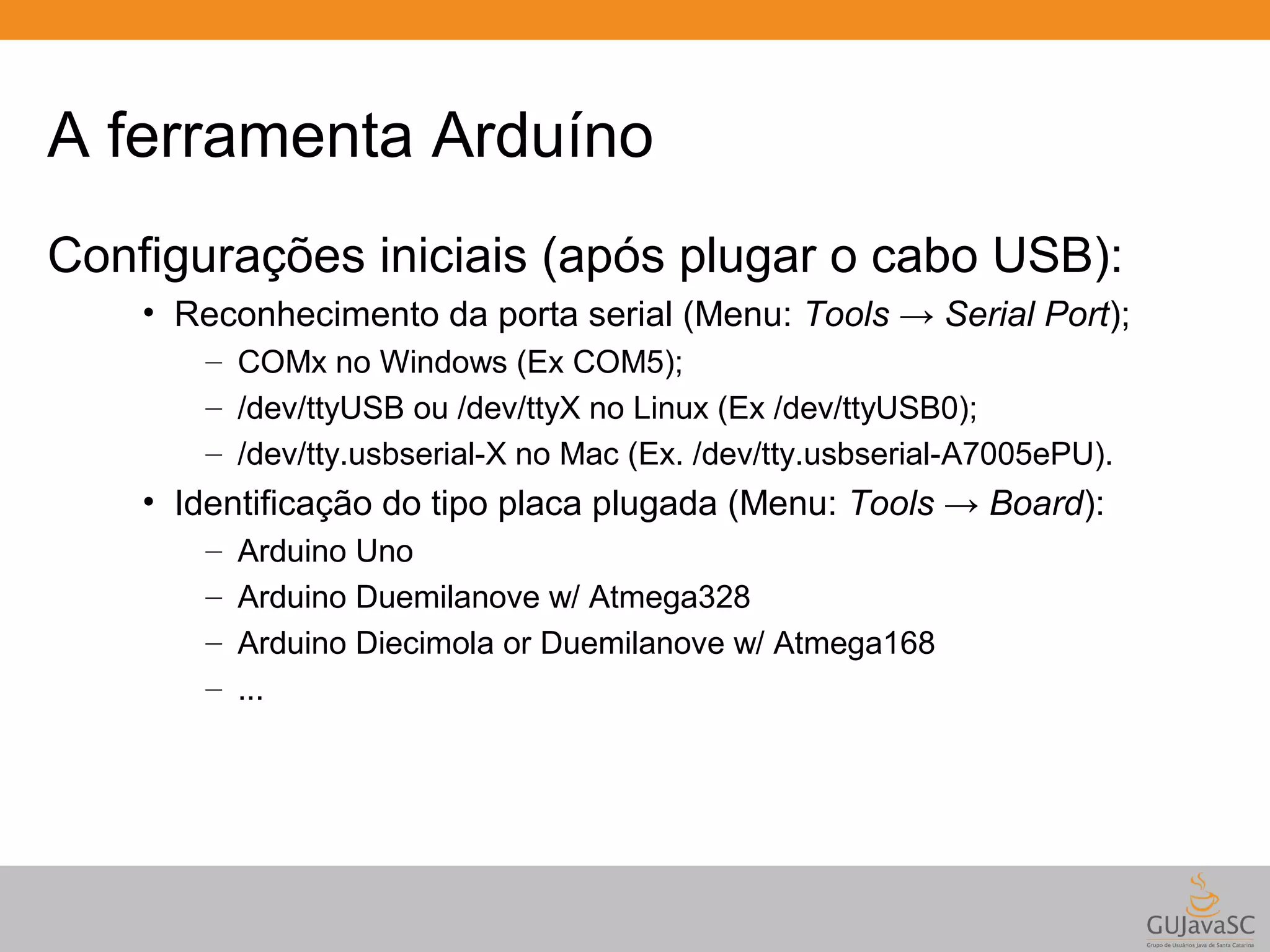

- 28. A ferramenta Arduíno Configurações iniciais (após plugar o cabo USB): • Reconhecimento da porta serial (Menu: Tools → Serial Port); – COMx no Windows (Ex COM5); – /dev/ttyUSB ou /dev/ttyX no Linux (Ex /dev/ttyUSB0); – /dev/tty.usbserial-X no Mac (Ex. /dev/tty.usbserial-A7005ePU). • Identificação do tipo placa plugada (Menu: Tools → Board): – Arduino Uno – Arduino Duemilanove w/ Atmega328 – Arduino Diecimola or Duemilanove w/ Atmega168 – ...

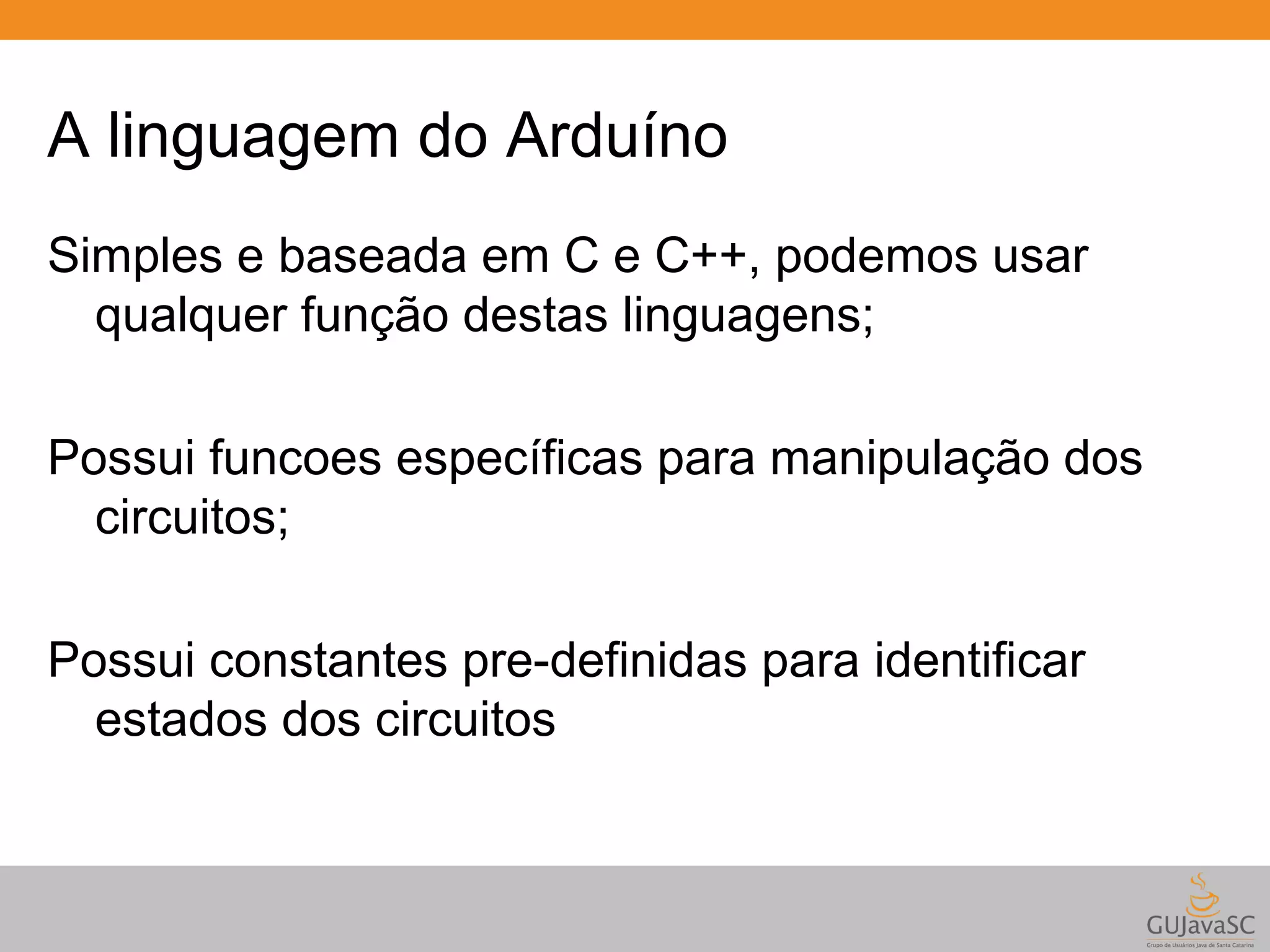

- 29. A linguagem doArduíno Simples e baseada em C e C++, podemos usar qualquer função destas linguagens; Possui funcoes específicas para manipulação dos circuitos; Possui constantes pre-definidas para identificar estados dos circuitos

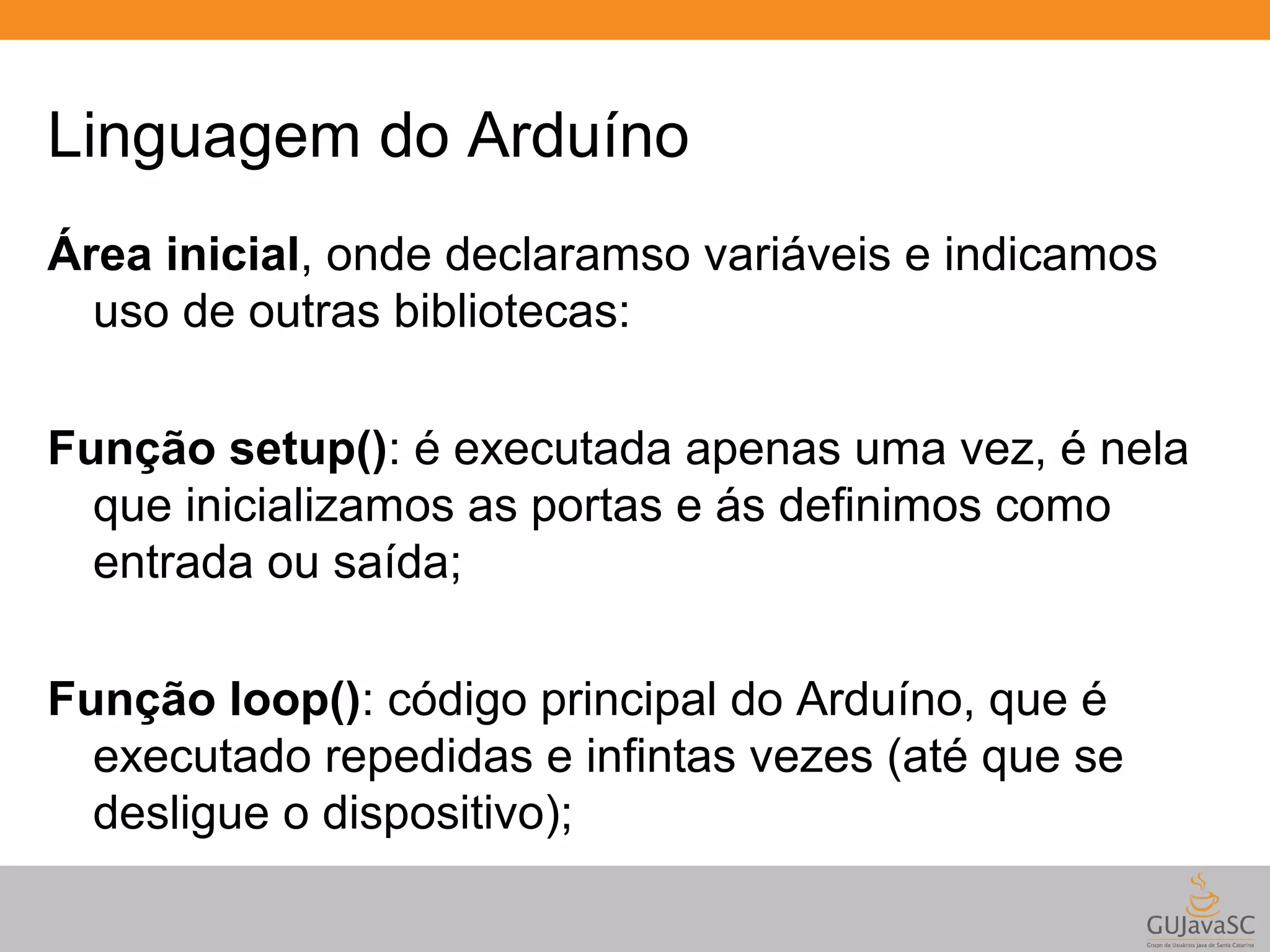

- 30. Linguagem do Arduíno Área inicial, onde declaramso variáveis e indicamos uso de outras bibliotecas: Função setup(): é executada apenas uma vez, é nela que inicializamos as portas e ás definimos como entrada ou saída; Função loop(): código principal do Arduíno, que é executado repedidas e infintas vezes (até que se desligue o dispositivo);

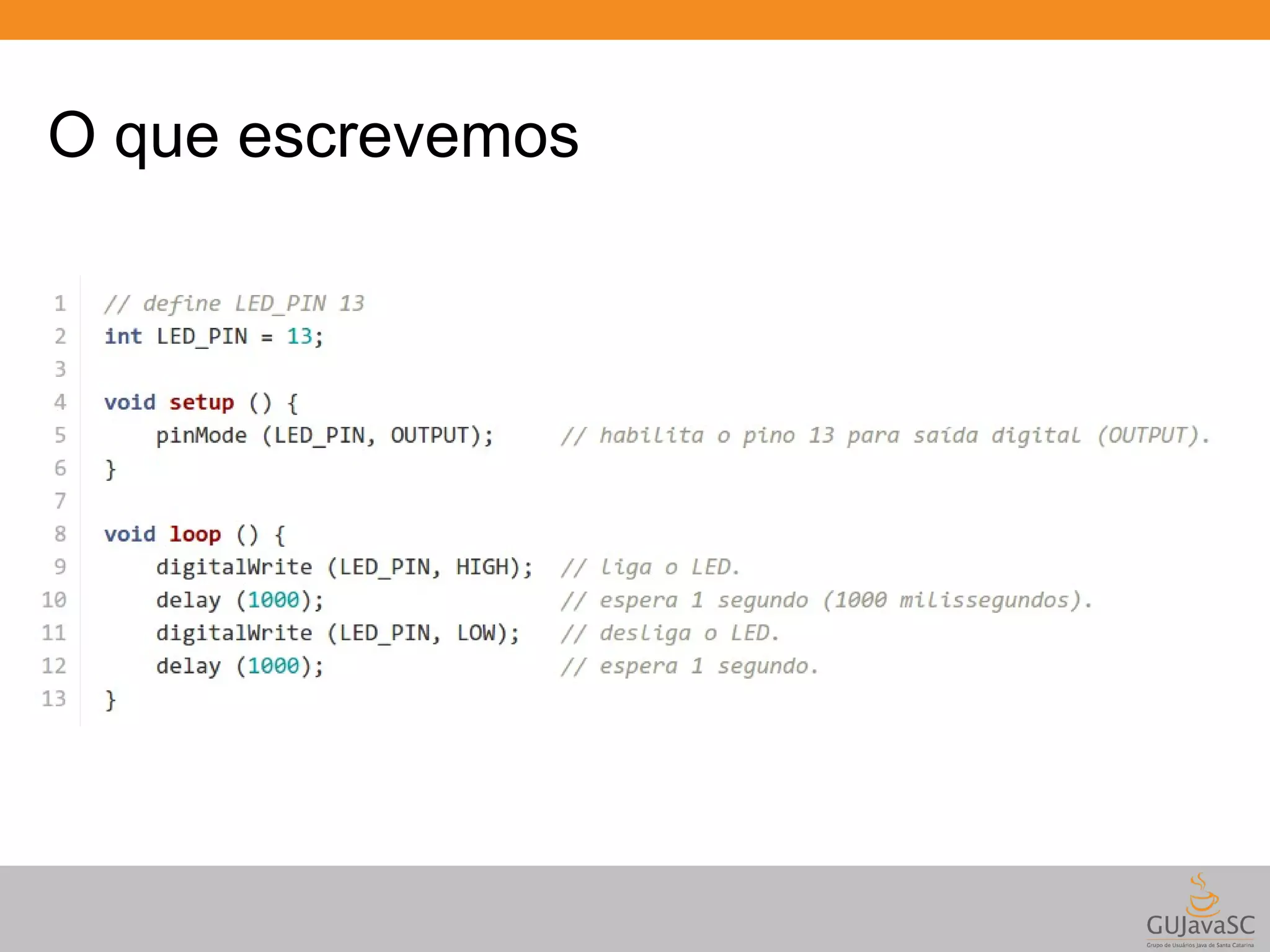

- 31.
- 32.
- 33.

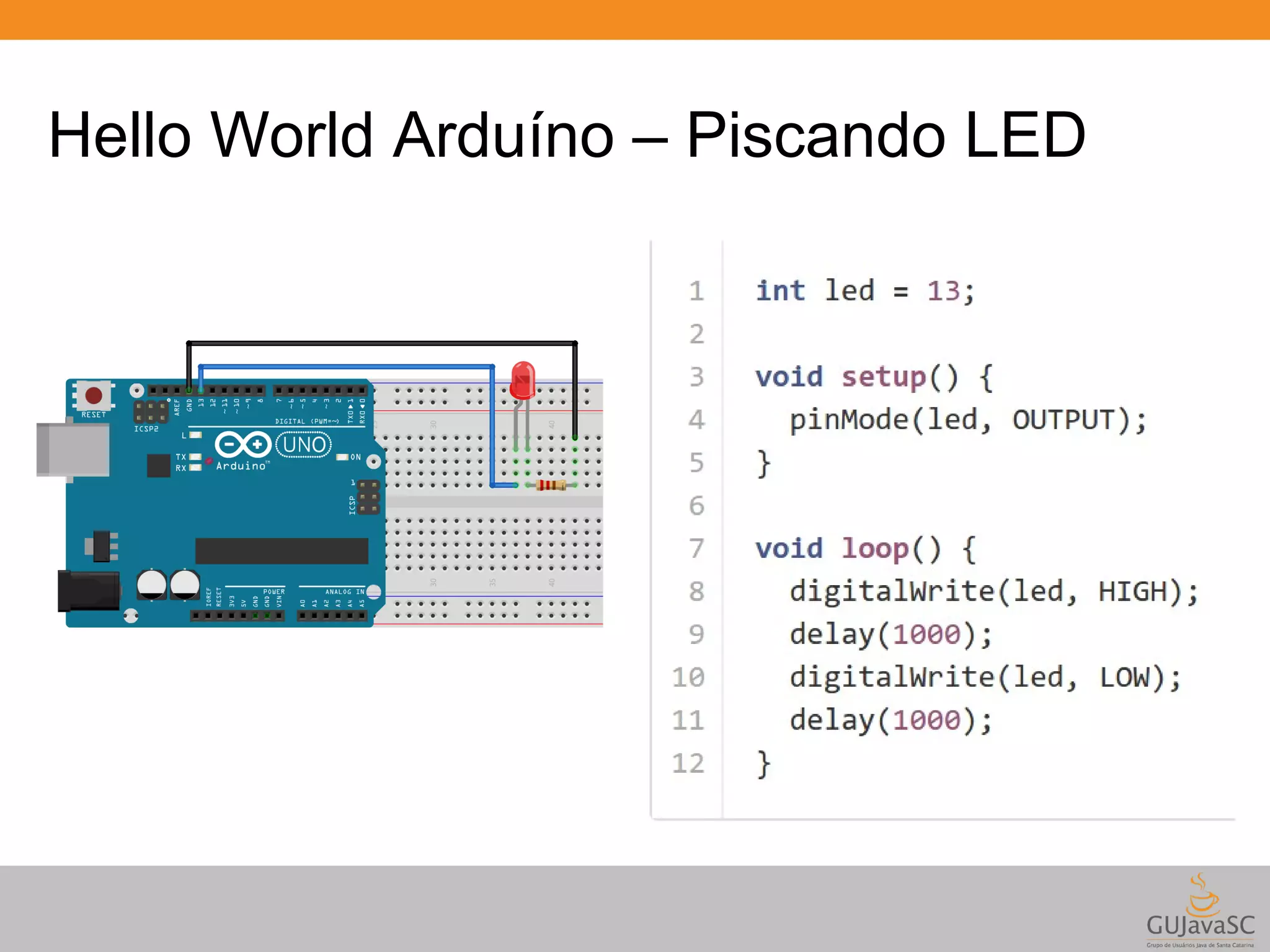

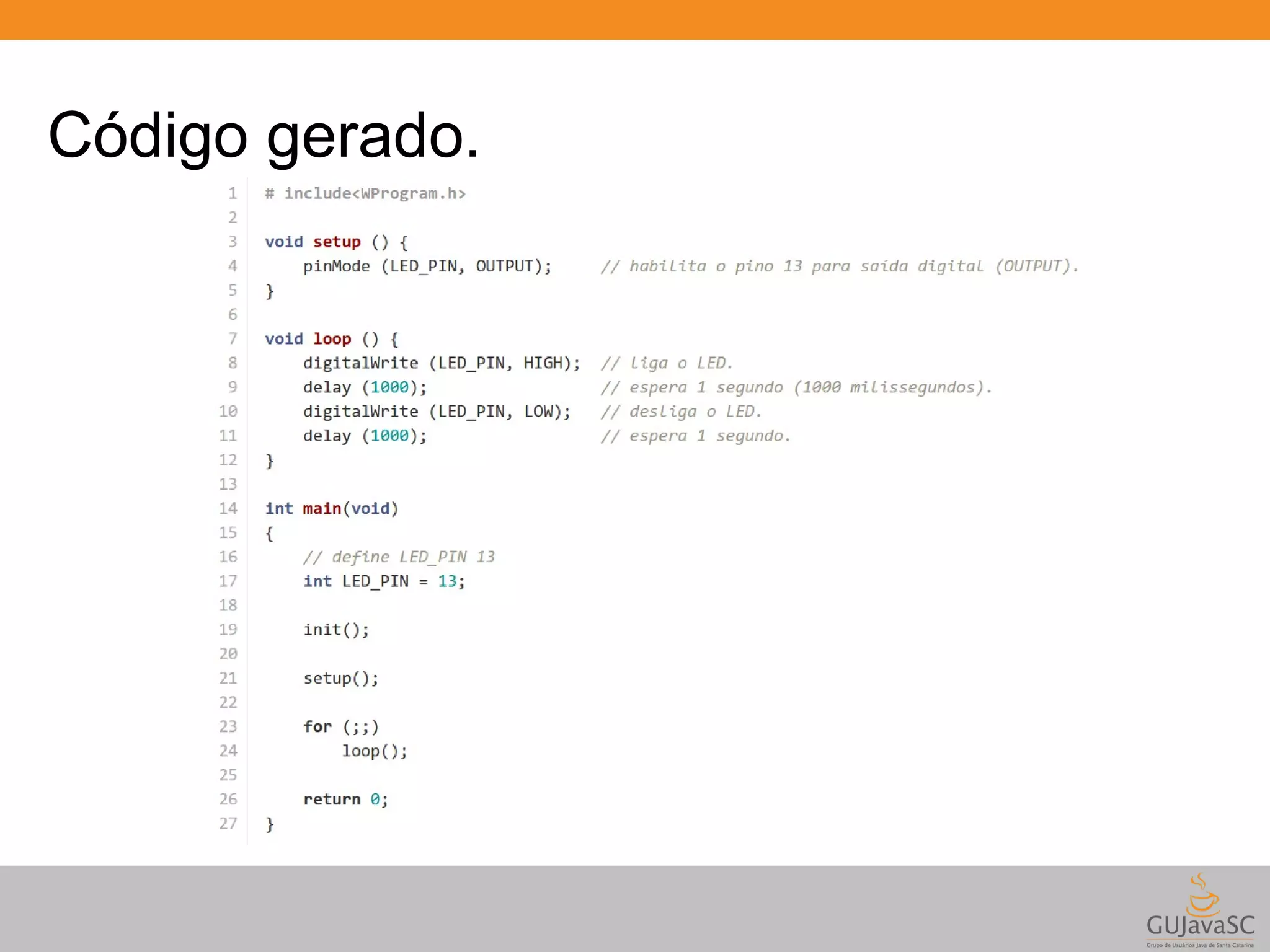

- 34. Hello World Arduíno– Piscando LED
- 35.

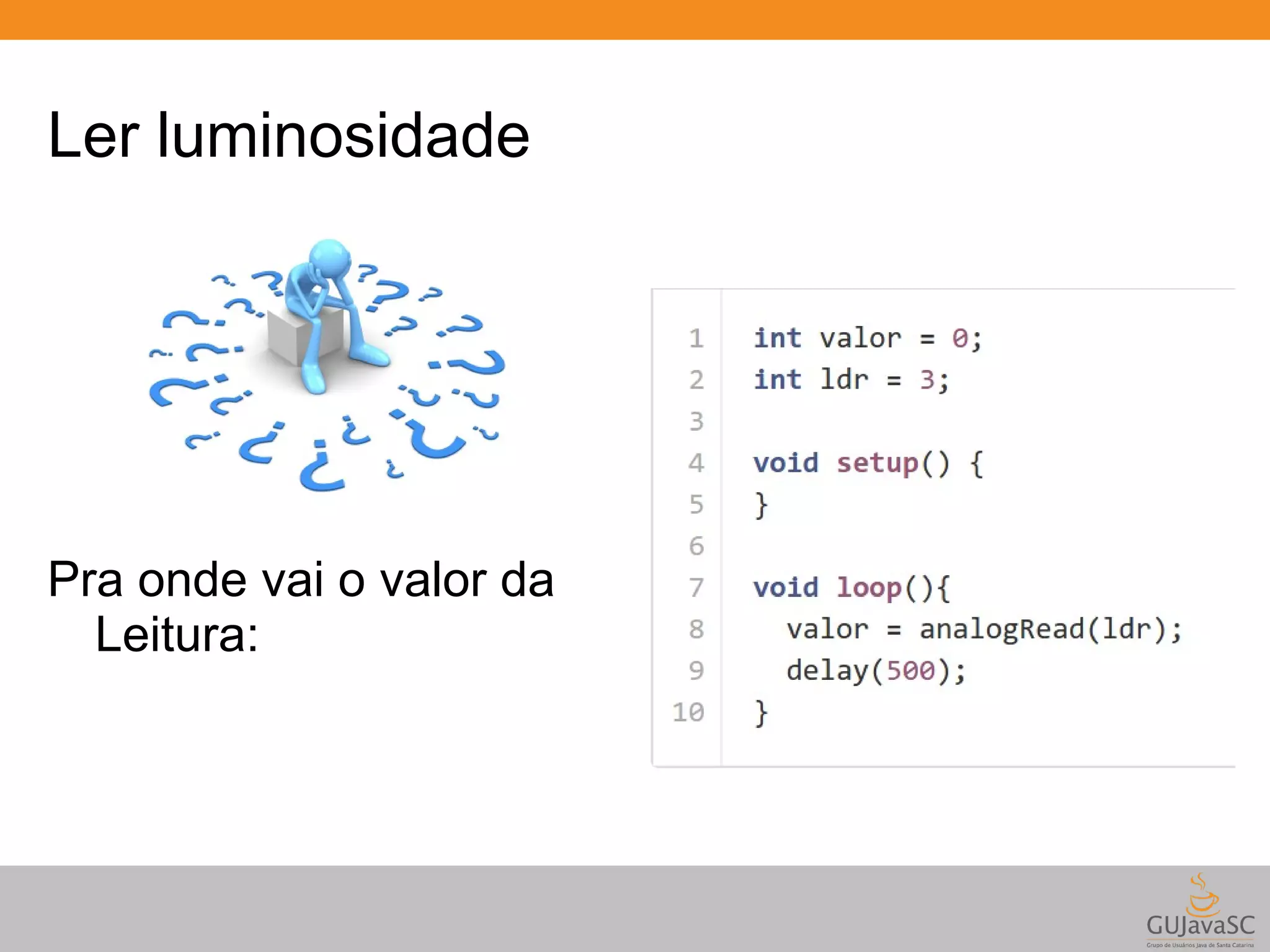

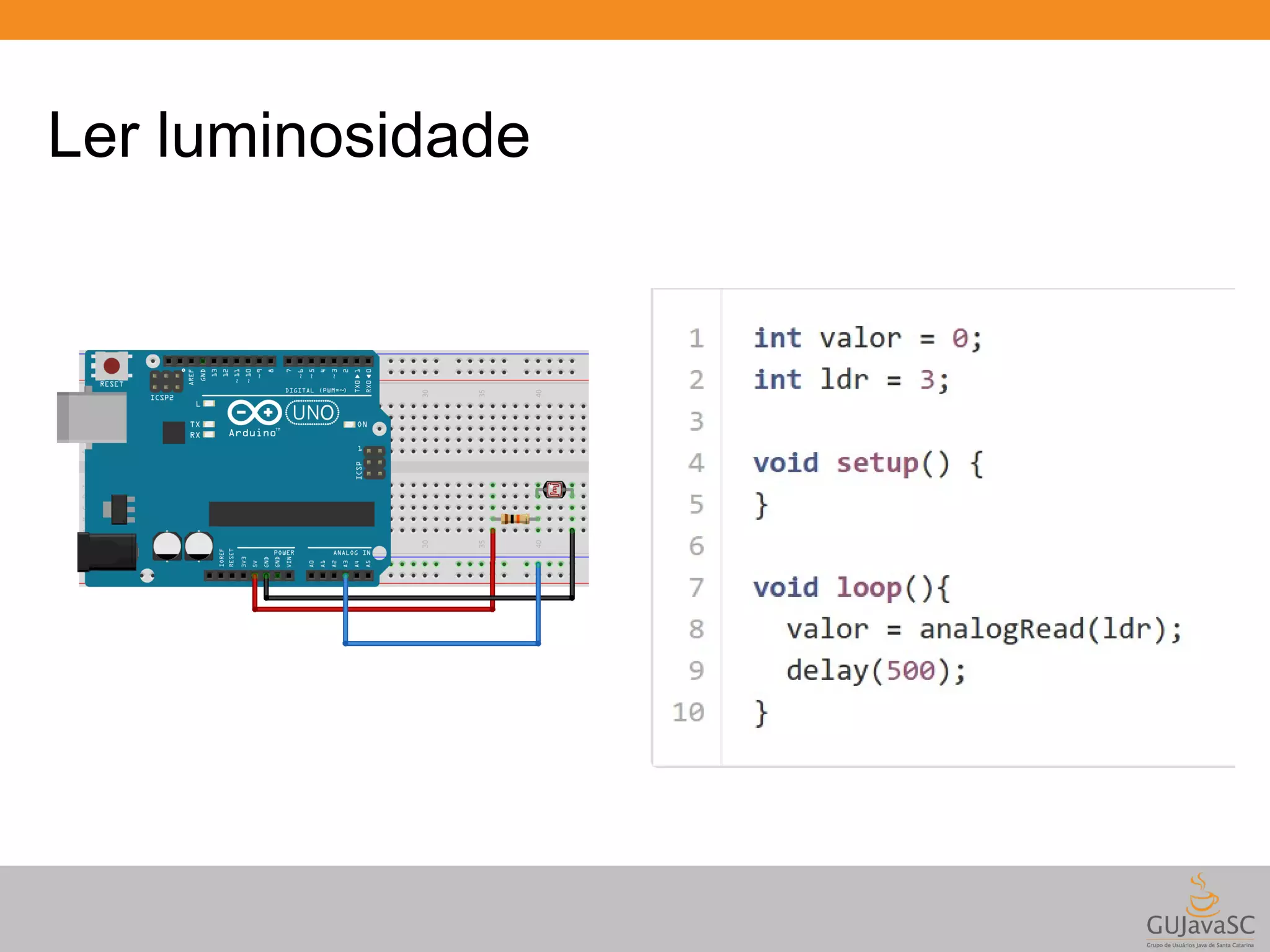

- 36. Ler luminosidade Praonde vai o valor da Leitura:

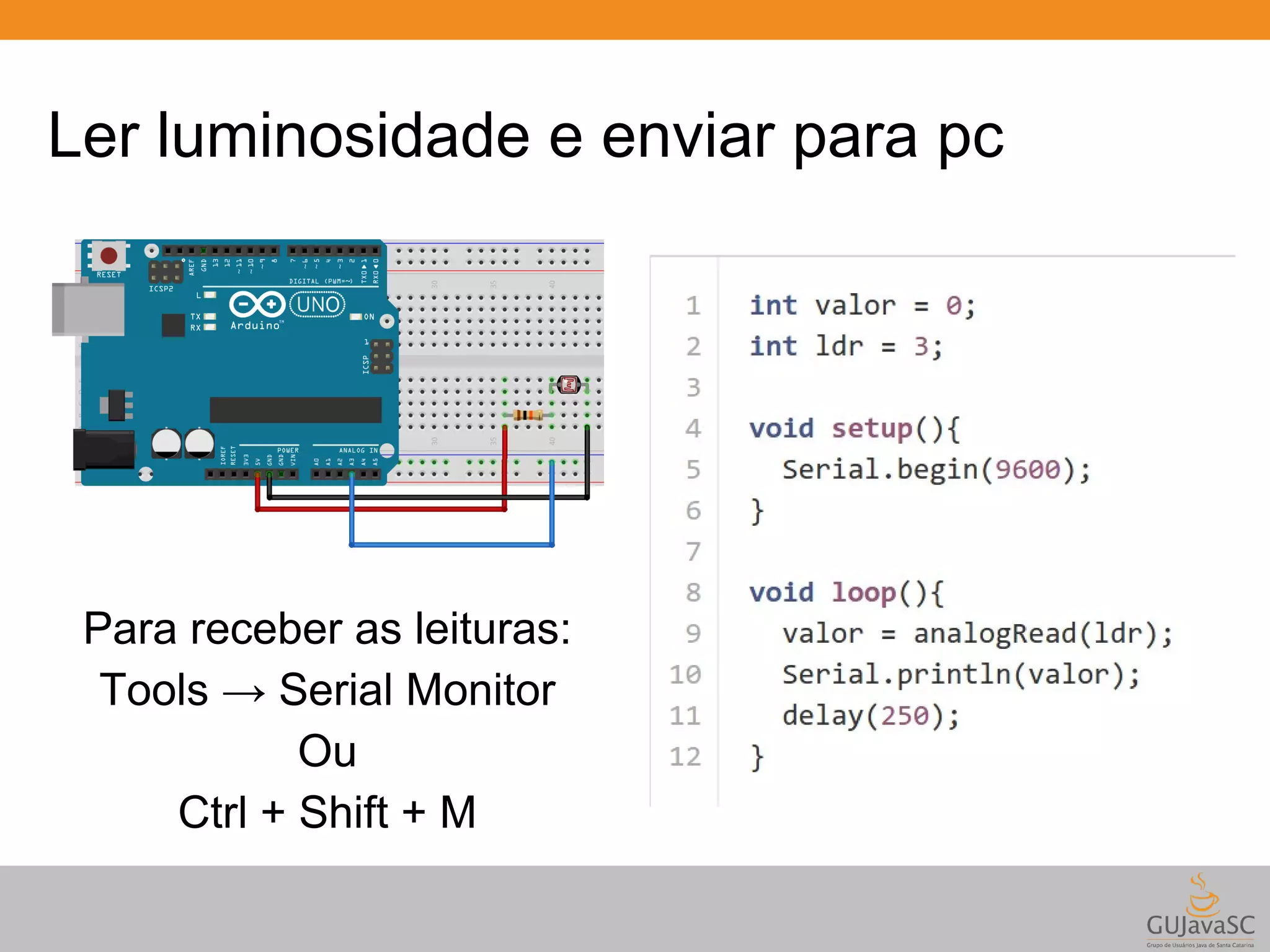

- 37. Ler luminosidade eenviar para pc Para receber as leituras: Tools → Serial Monitor Ou Ctrl + Shift + M

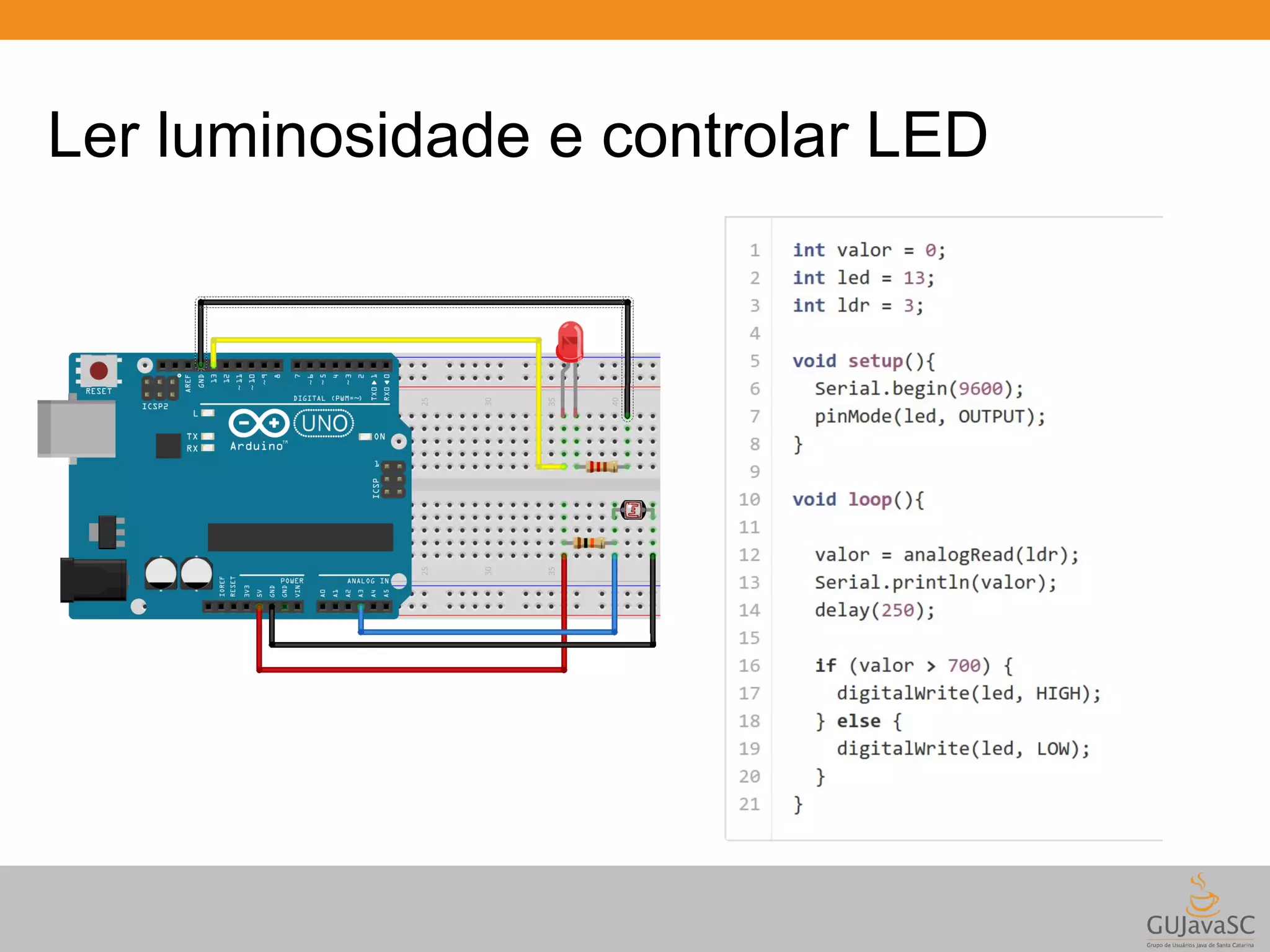

- 38. Ler luminosidade econtrolar LED
- 40.
