Automatic DC Fan Using Arduino
- 1. AUTOMATIC DC FAN USINGLM35 Base on Arduino for Green House made by : M. Daddy Refa M (151611015) Nurlatifa Haulaini (151611019) Ronito Halason (151611027)

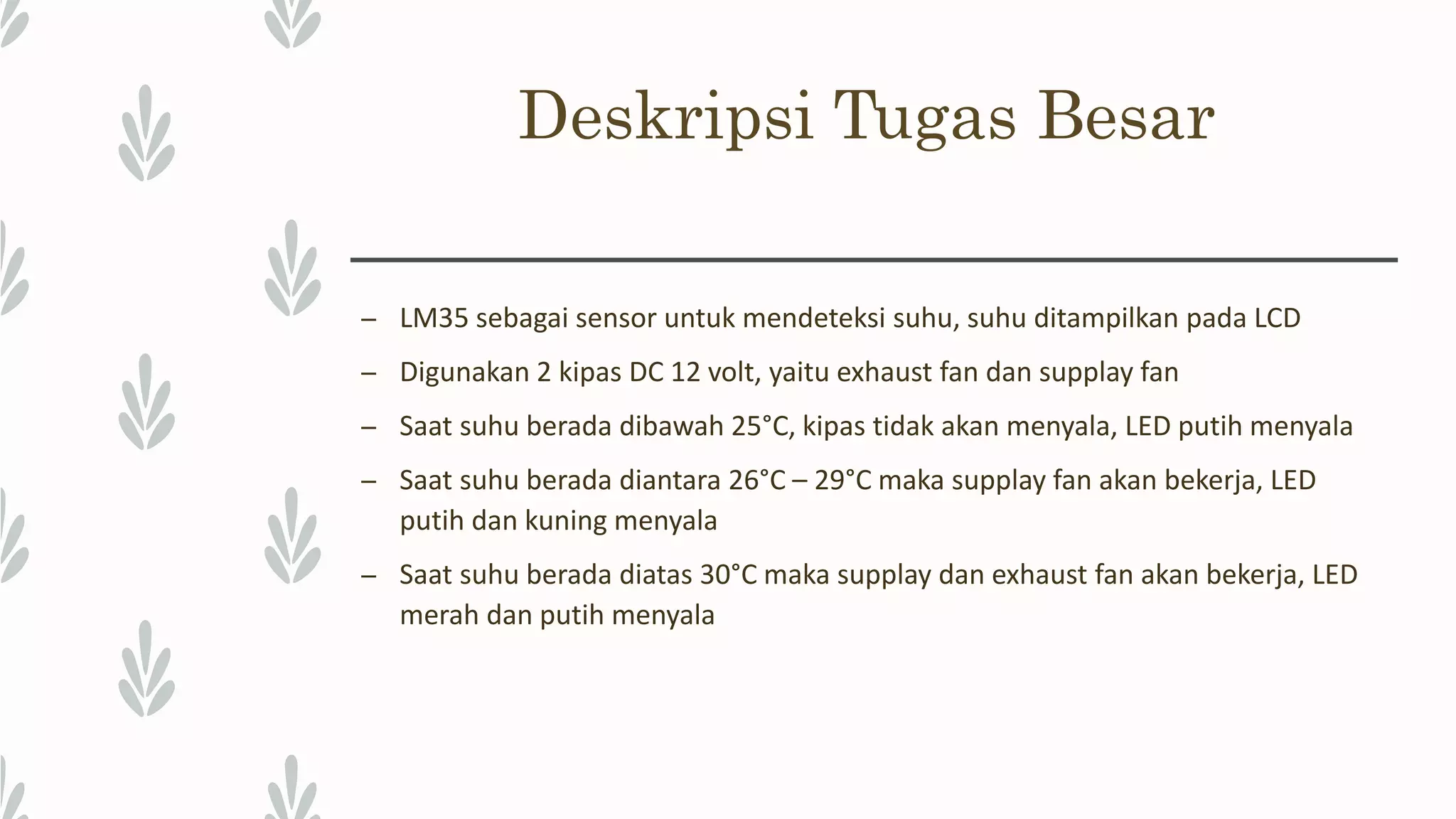

- 3. Deskripsi Tugas Besar –LM35 sebagai sensor untuk mendeteksi suhu, suhu ditampilkan pada LCD – Digunakan 2 kipas DC 12 volt, yaitu exhaust fan dan supplay fan – Saat suhu berada dibawah 25°C, kipas tidak akan menyala, LED putih menyala – Saat suhu berada diantara 26°C – 29°C maka supplay fan akan bekerja, LED putih dan kuning menyala – Saat suhu berada diatas 30°C maka supplay dan exhaust fan akan bekerja, LED merah dan putih menyala
- 4.

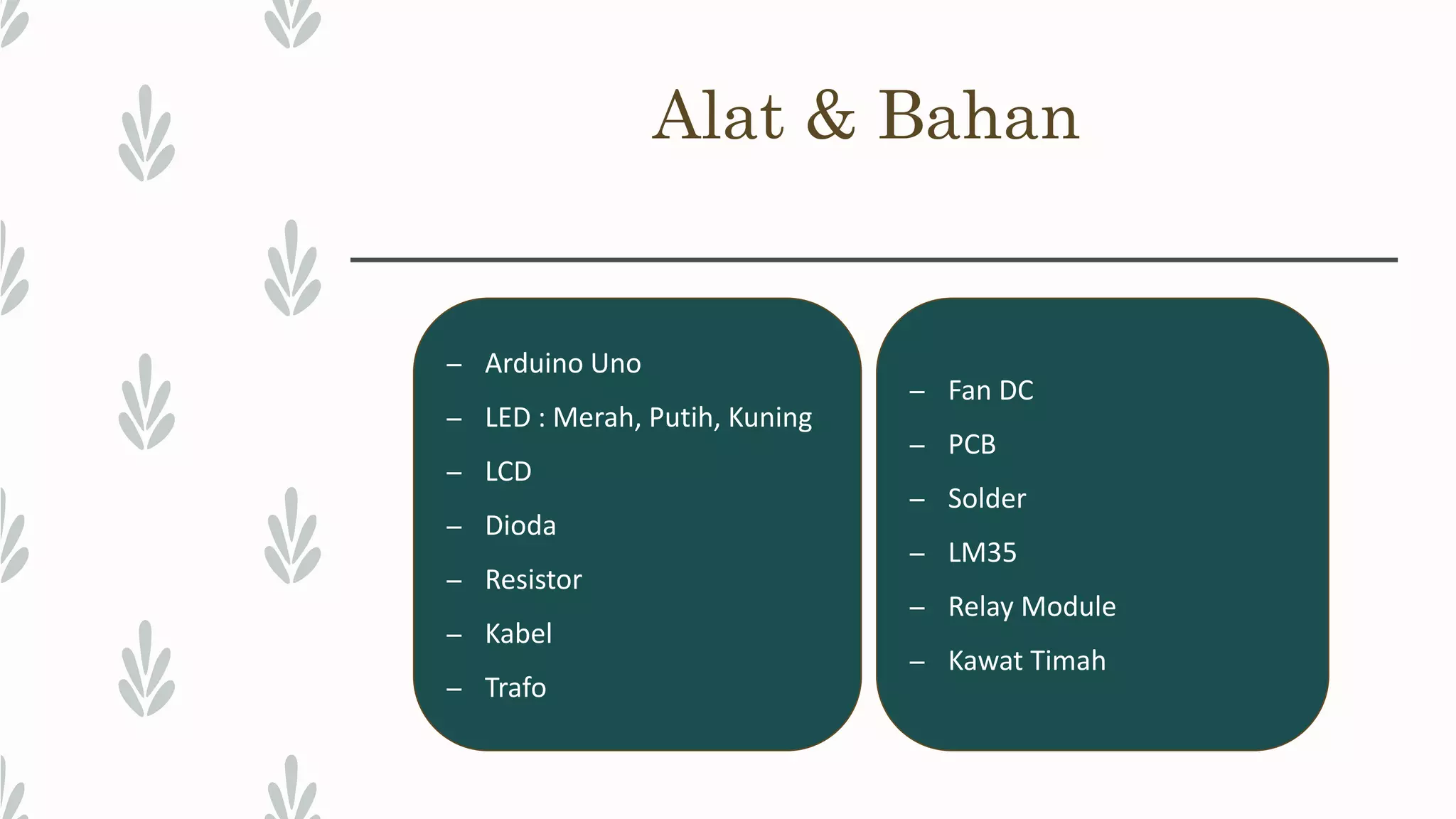

- 5. Alat & Bahan –Arduino Uno – LED : Merah, Putih, Kuning – LCD – Dioda – Resistor – Kabel – Trafo – Fan DC – PCB – Solder – LM35 – Relay Module – Kawat Timah

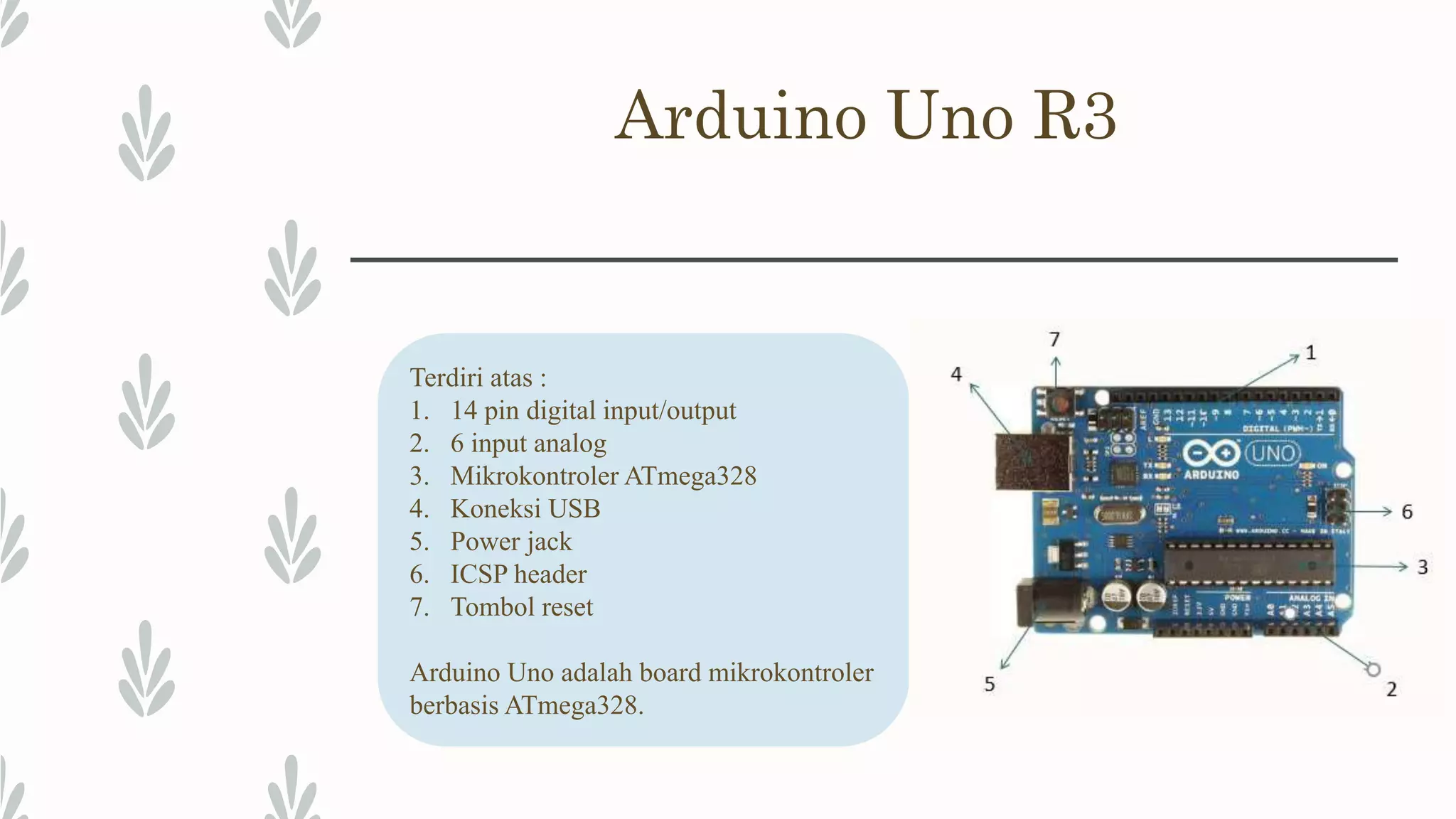

- 6. Arduino Uno R3 Terdiriatas : 1. 14 pin digital input/output 2. 6 input analog 3. Mikrokontroler ATmega328 4. Koneksi USB 5. Power jack 6. ICSP header 7. Tombol reset Arduino Uno adalah board mikrokontroler berbasis ATmega328.

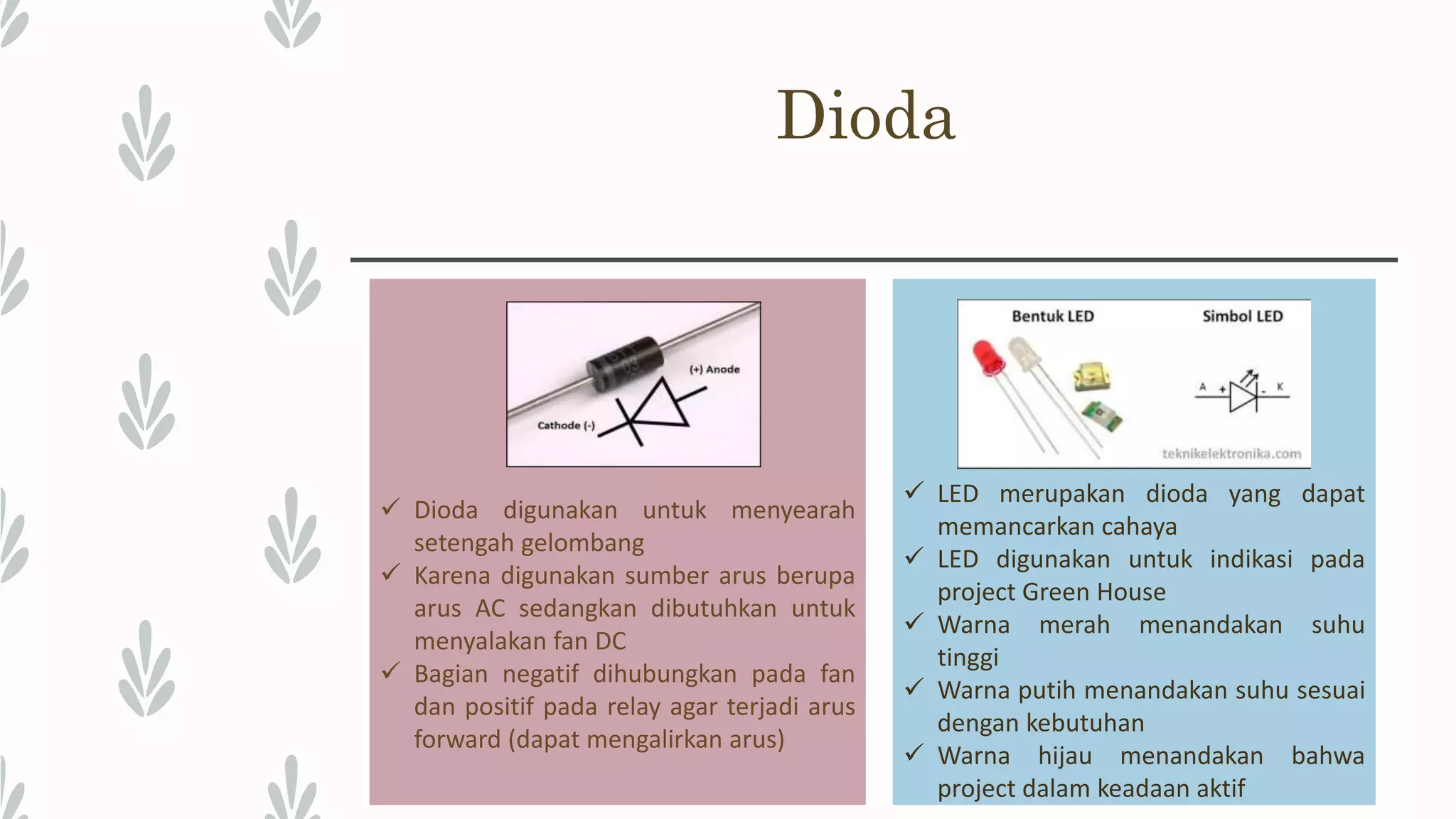

- 7. Dioda LED merupakandioda yang dapat memancarkan cahaya LED digunakan untuk indikasi pada project Green House Warna merah menandakan suhu tinggi Warna putih menandakan suhu sesuai dengan kebutuhan Warna hijau menandakan bahwa project dalam keadaan aktif Dioda digunakan untuk menyearah setengah gelombang Karena digunakan sumber arus berupa arus AC sedangkan dibutuhkan untuk menyalakan fan DC Bagian negatif dihubungkan pada fan dan positif pada relay agar terjadi arus forward (dapat mengalirkan arus)

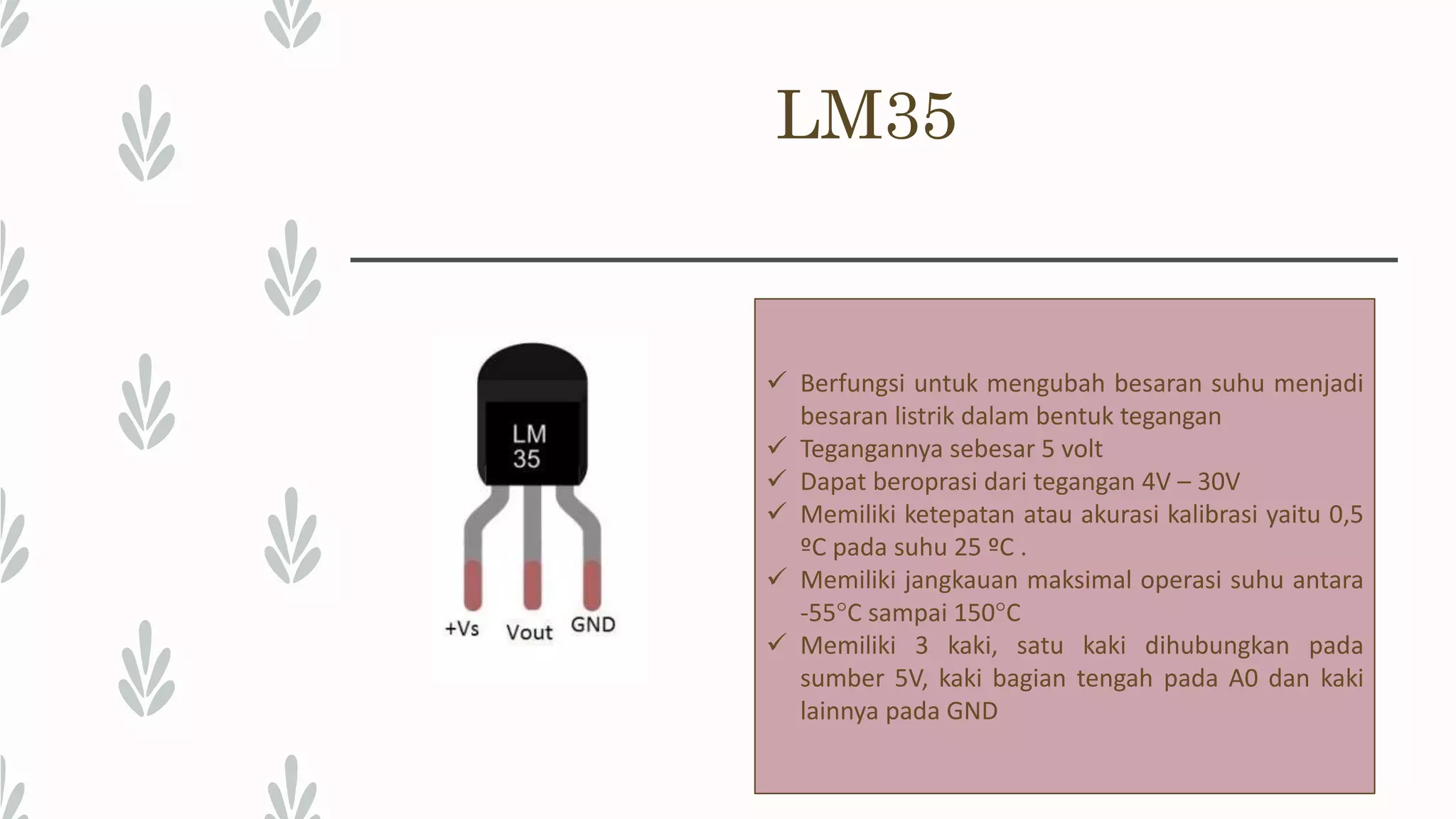

- 8. LM35 Berfungsi untukmengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan Tegangannya sebesar 5 volt Dapat beroprasi dari tegangan 4V – 30V Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5 ºC pada suhu 25 ºC . Memiliki jangkauan maksimal operasi suhu antara -55°C sampai 150°C Memiliki 3 kaki, satu kaki dihubungkan pada sumber 5V, kaki bagian tengah pada A0 dan kaki lainnya pada GND

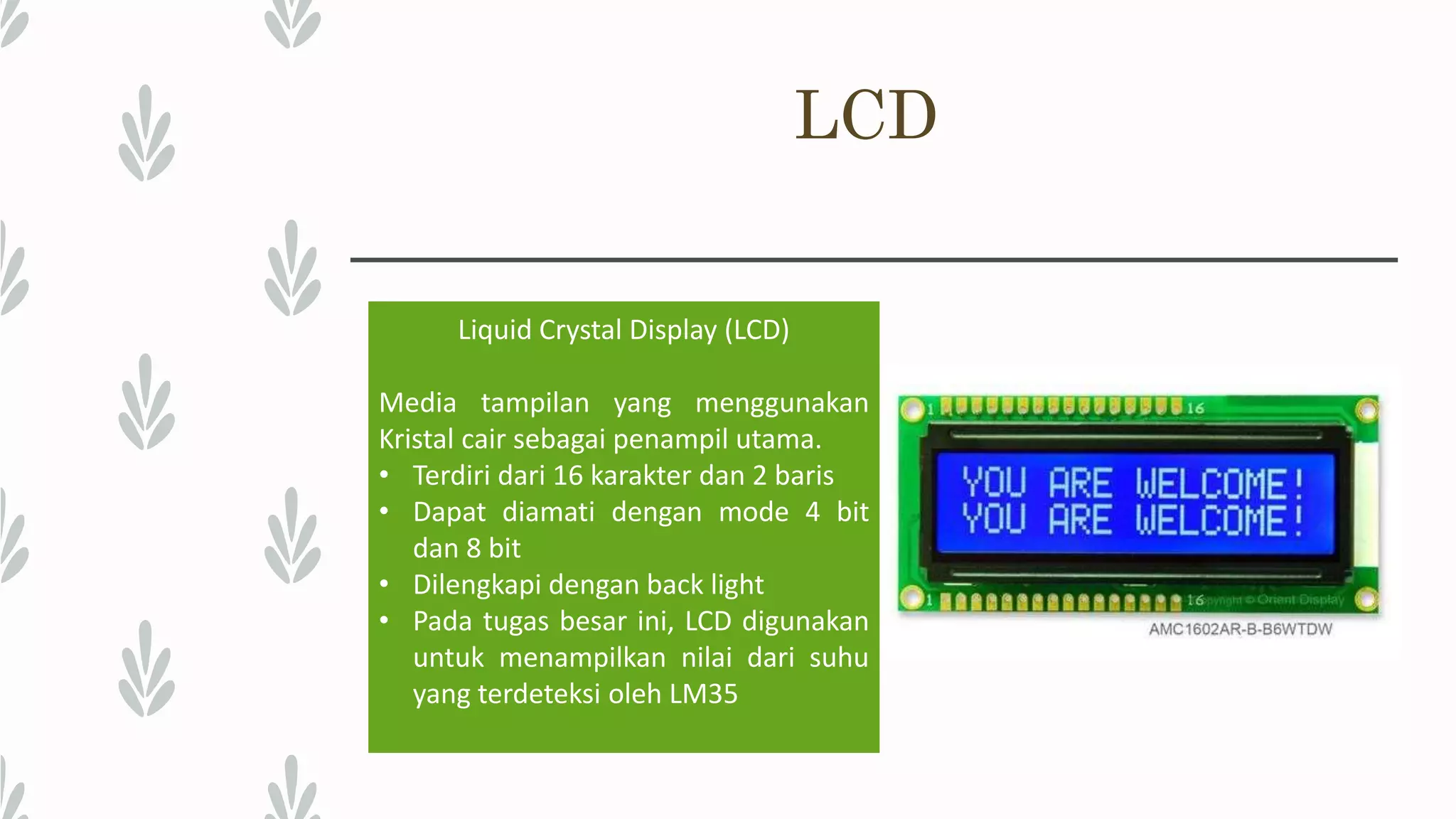

- 9. LCD Liquid Crystal Display(LCD) Media tampilan yang menggunakan Kristal cair sebagai penampil utama. • Terdiri dari 16 karakter dan 2 baris • Dapat diamati dengan mode 4 bit dan 8 bit • Dilengkapi dengan back light • Pada tugas besar ini, LCD digunakan untuk menampilkan nilai dari suhu yang terdeteksi oleh LM35

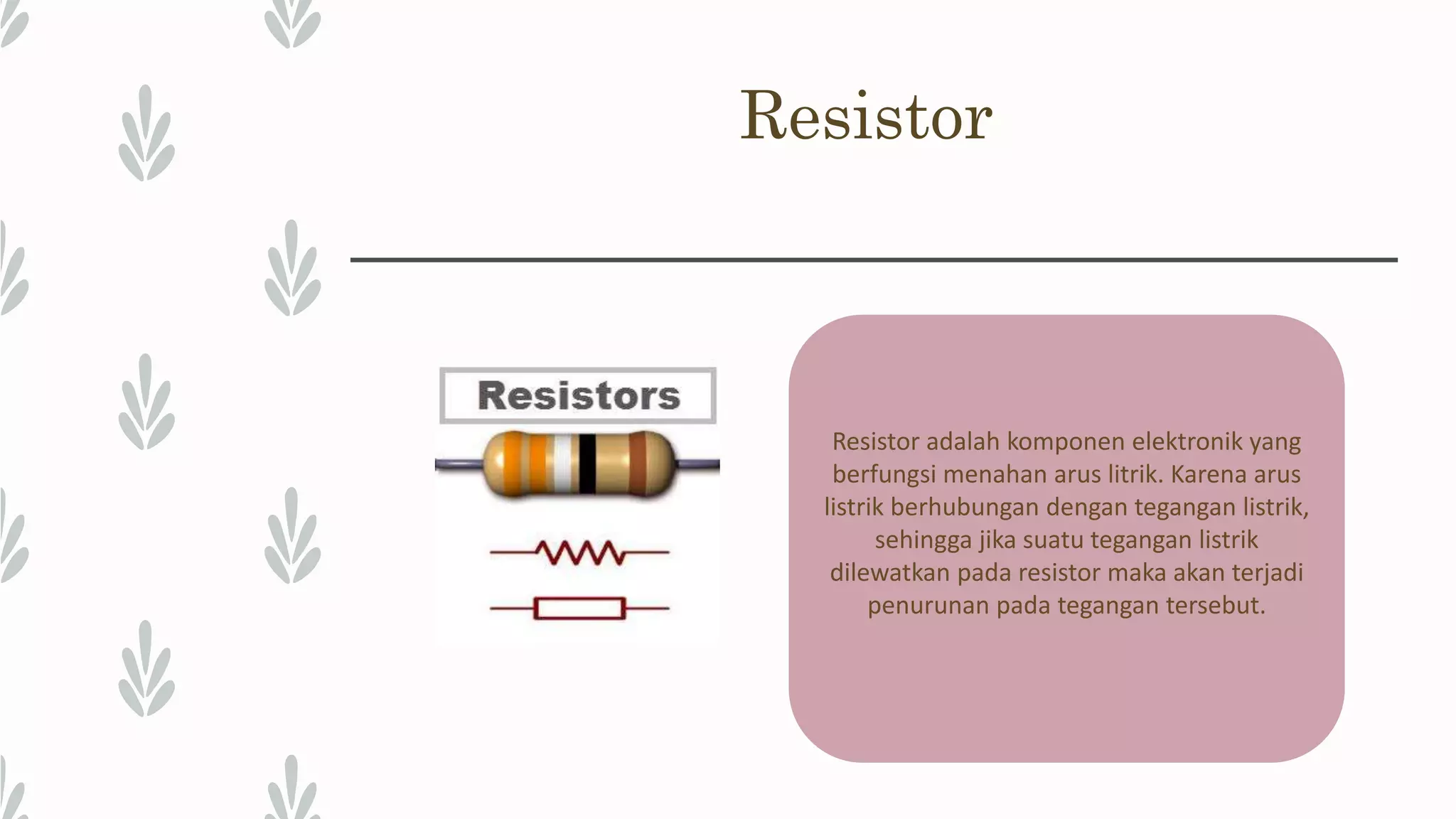

- 10. Resistor Resistor adalah komponenelektronik yang berfungsi menahan arus litrik. Karena arus listrik berhubungan dengan tegangan listrik, sehingga jika suatu tegangan listrik dilewatkan pada resistor maka akan terjadi penurunan pada tegangan tersebut.
- 11.

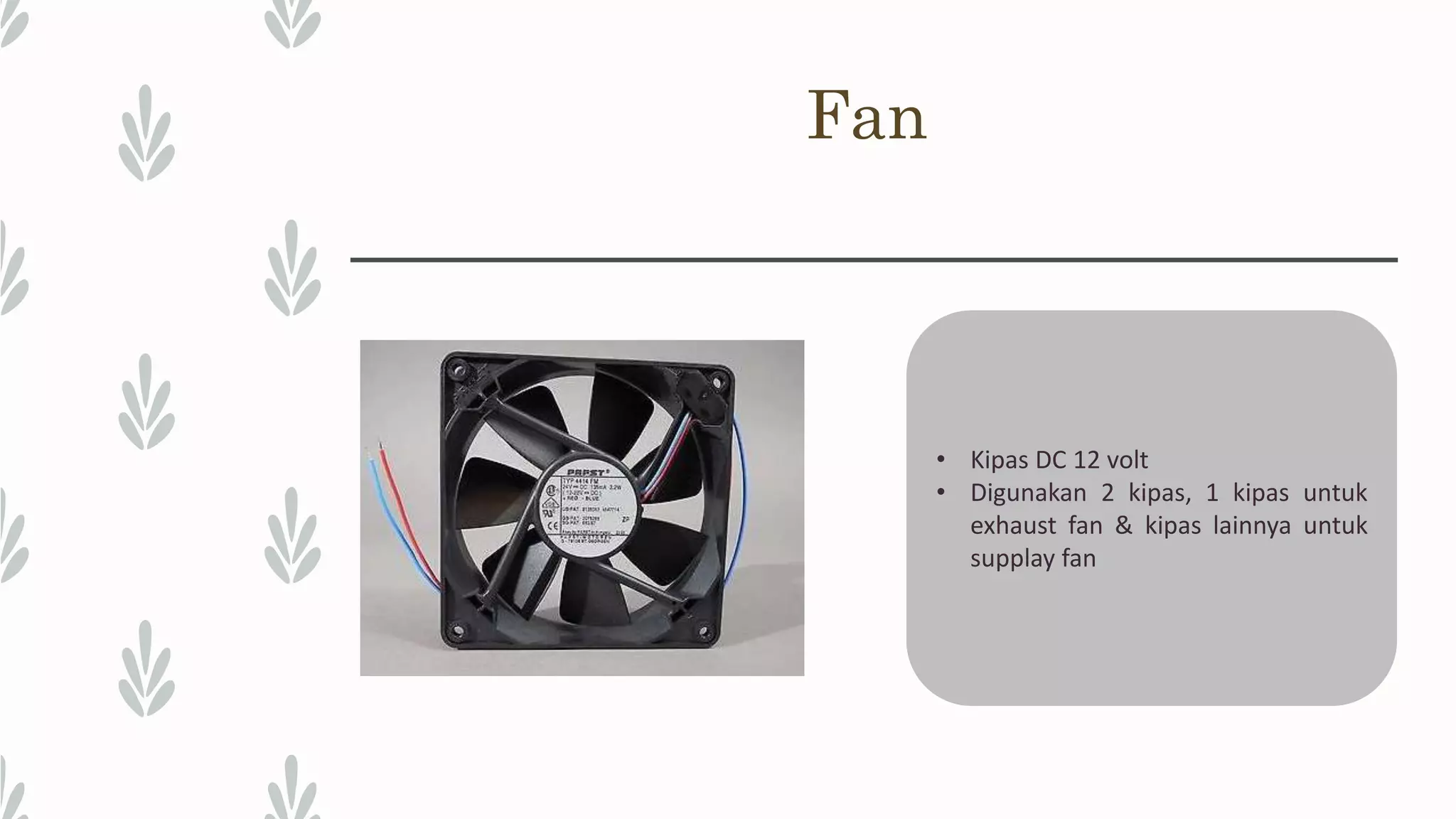

- 12. Fan • Kipas DC12 volt • Digunakan 2 kipas, 1 kipas untuk exhaust fan & kipas lainnya untuk supplay fan

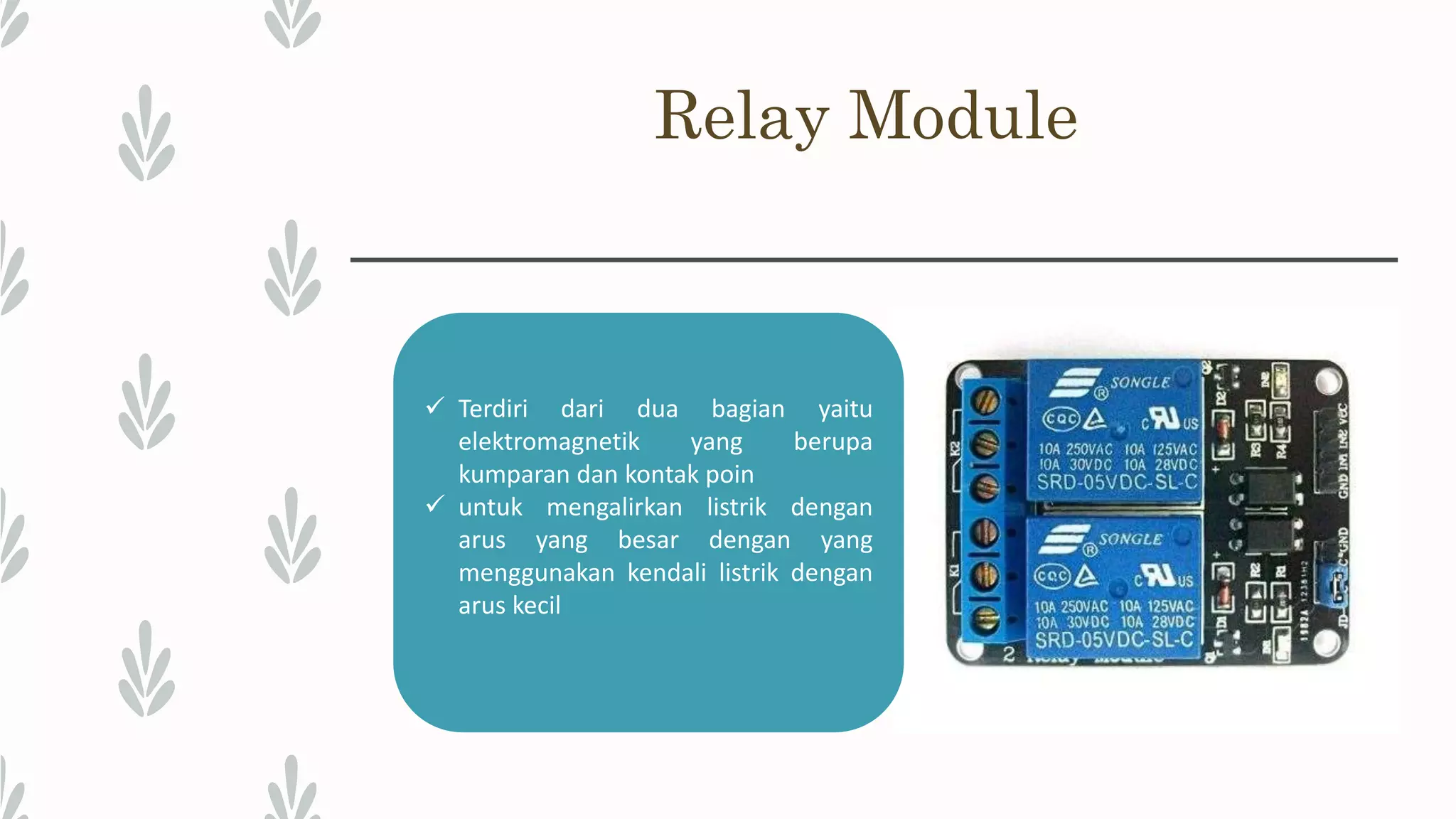

- 13. Relay Module Terdiridari dua bagian yaitu elektromagnetik yang berupa kumparan dan kontak poin untuk mengalirkan listrik dengan arus yang besar dengan yang menggunakan kendali listrik dengan arus kecil

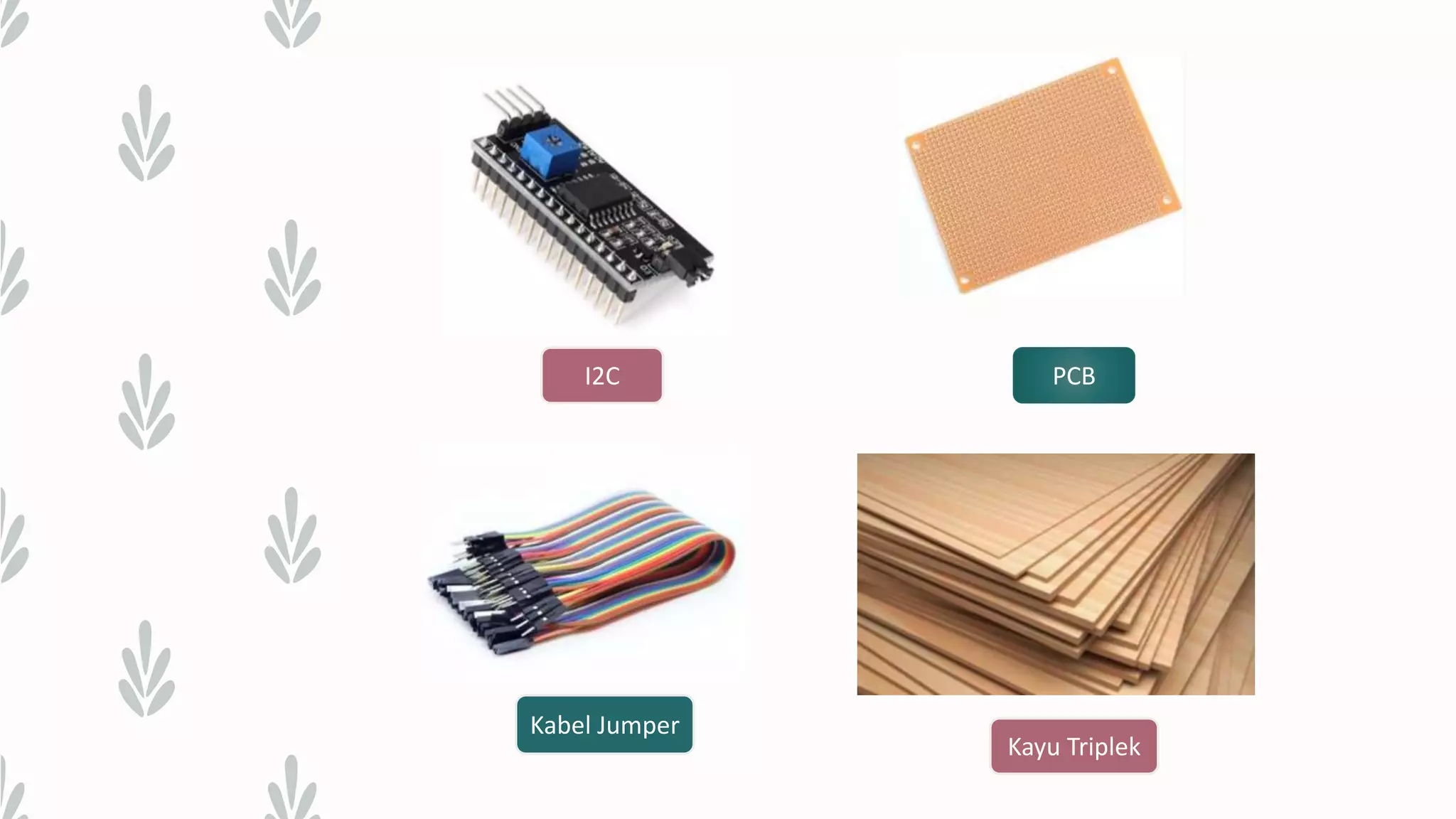

- 14.

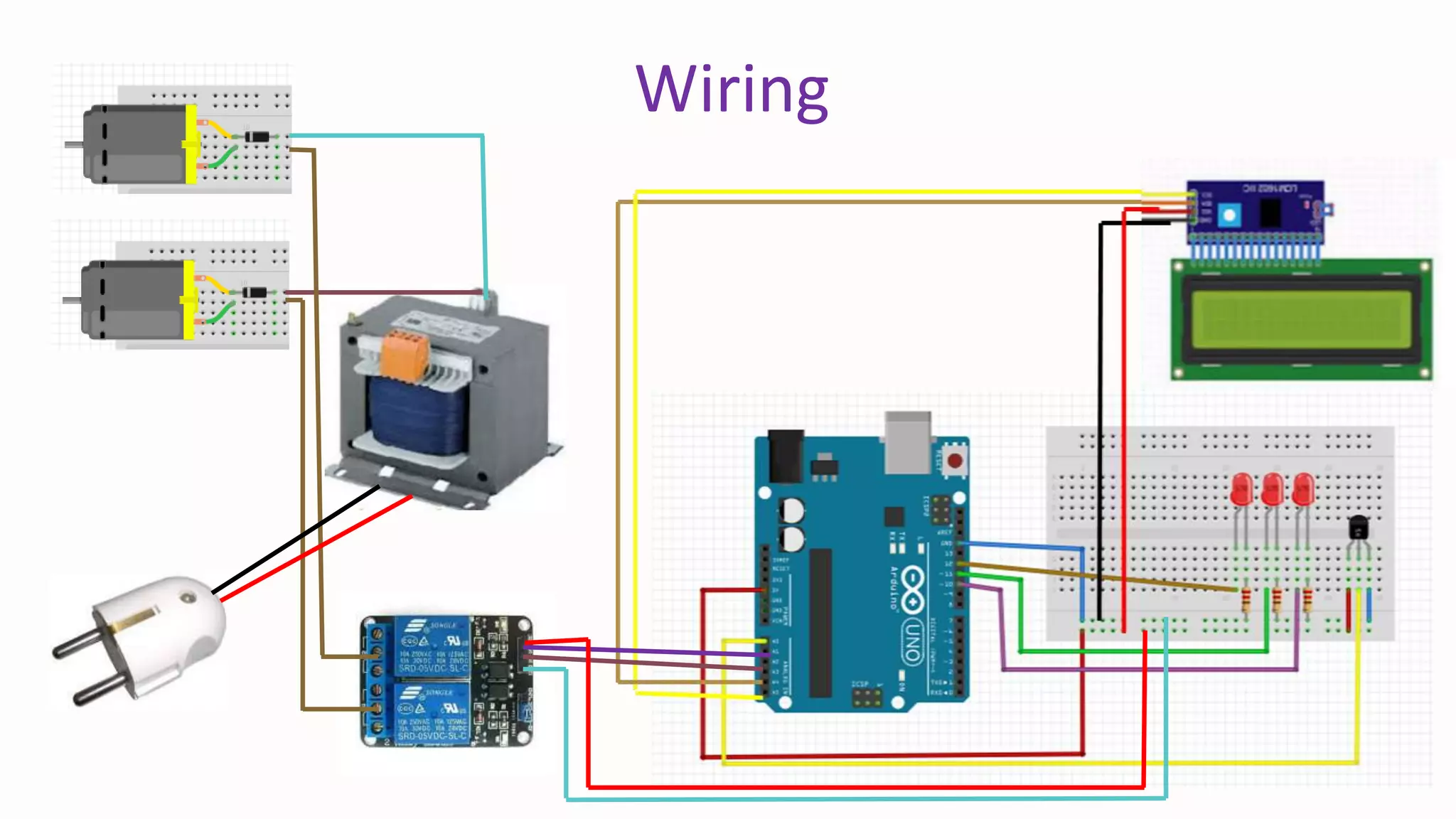

- 15.

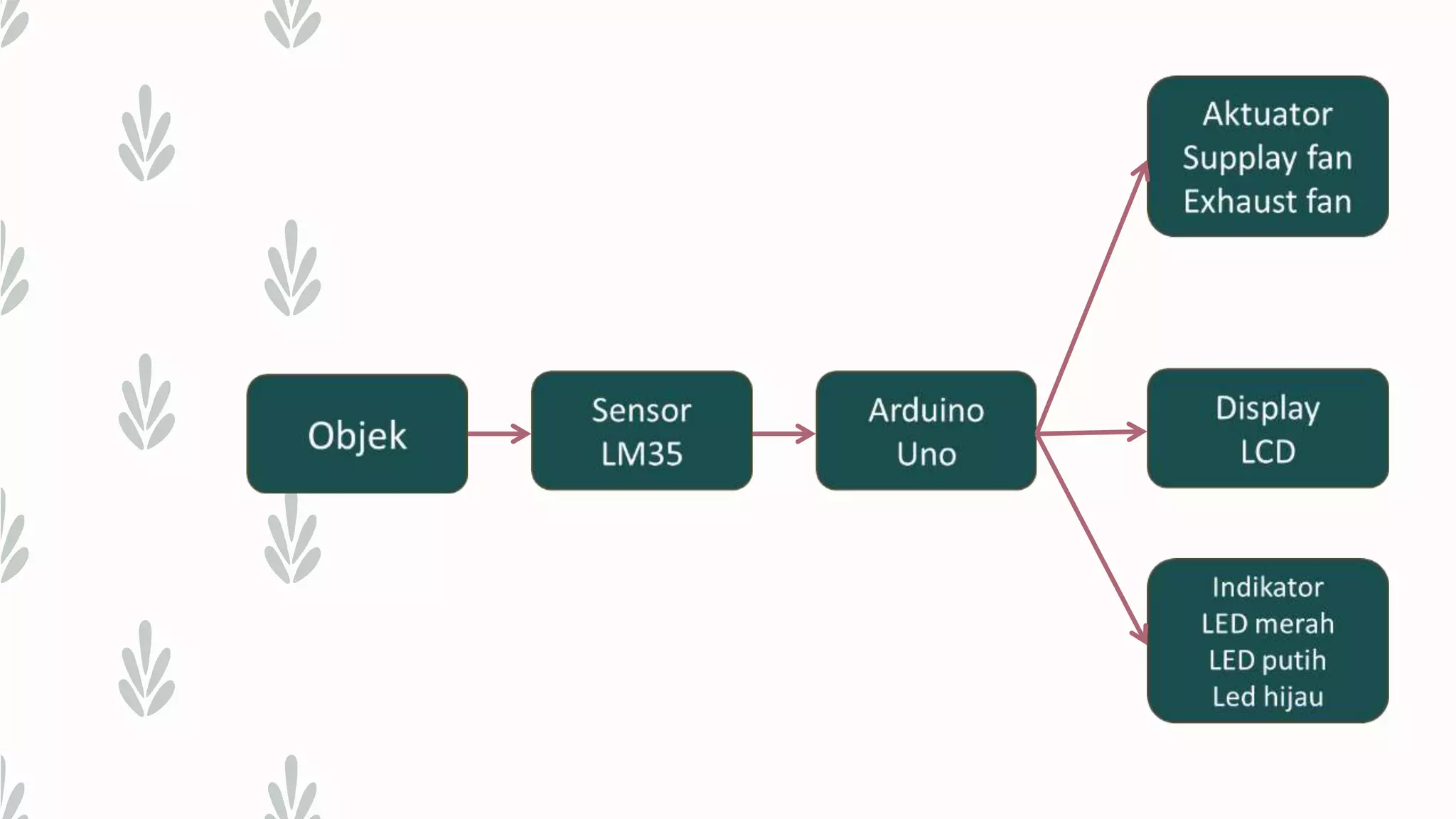

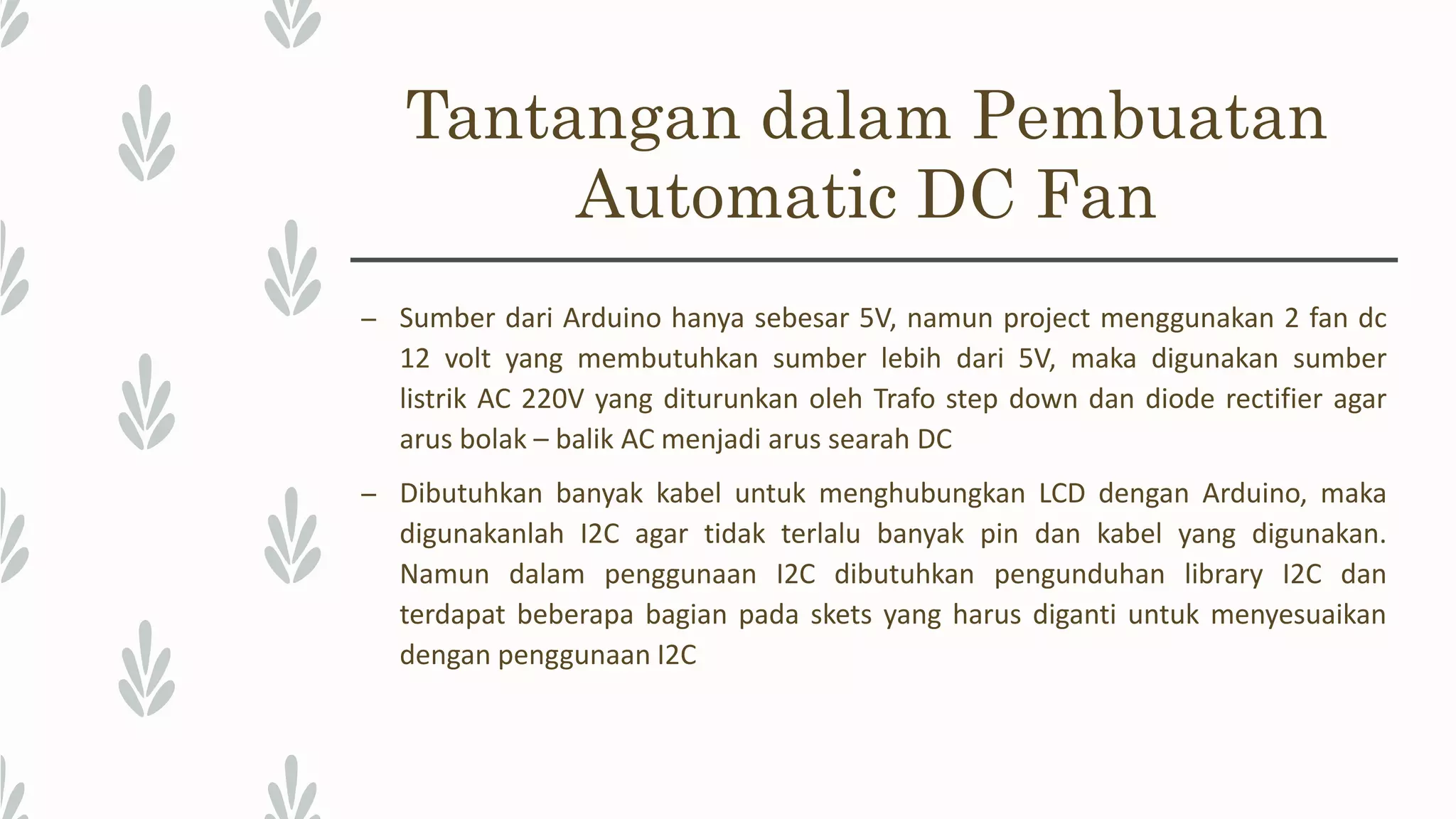

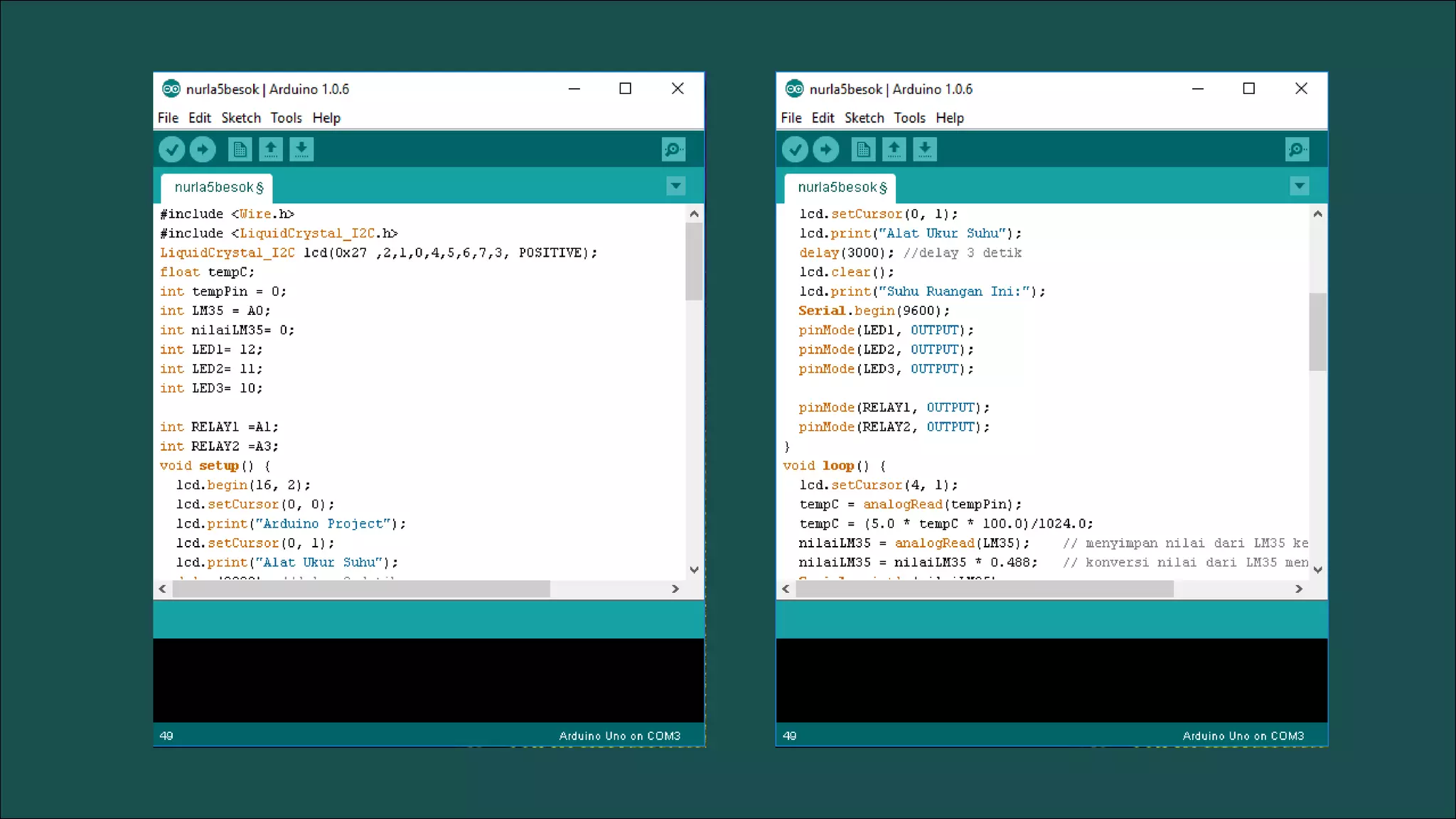

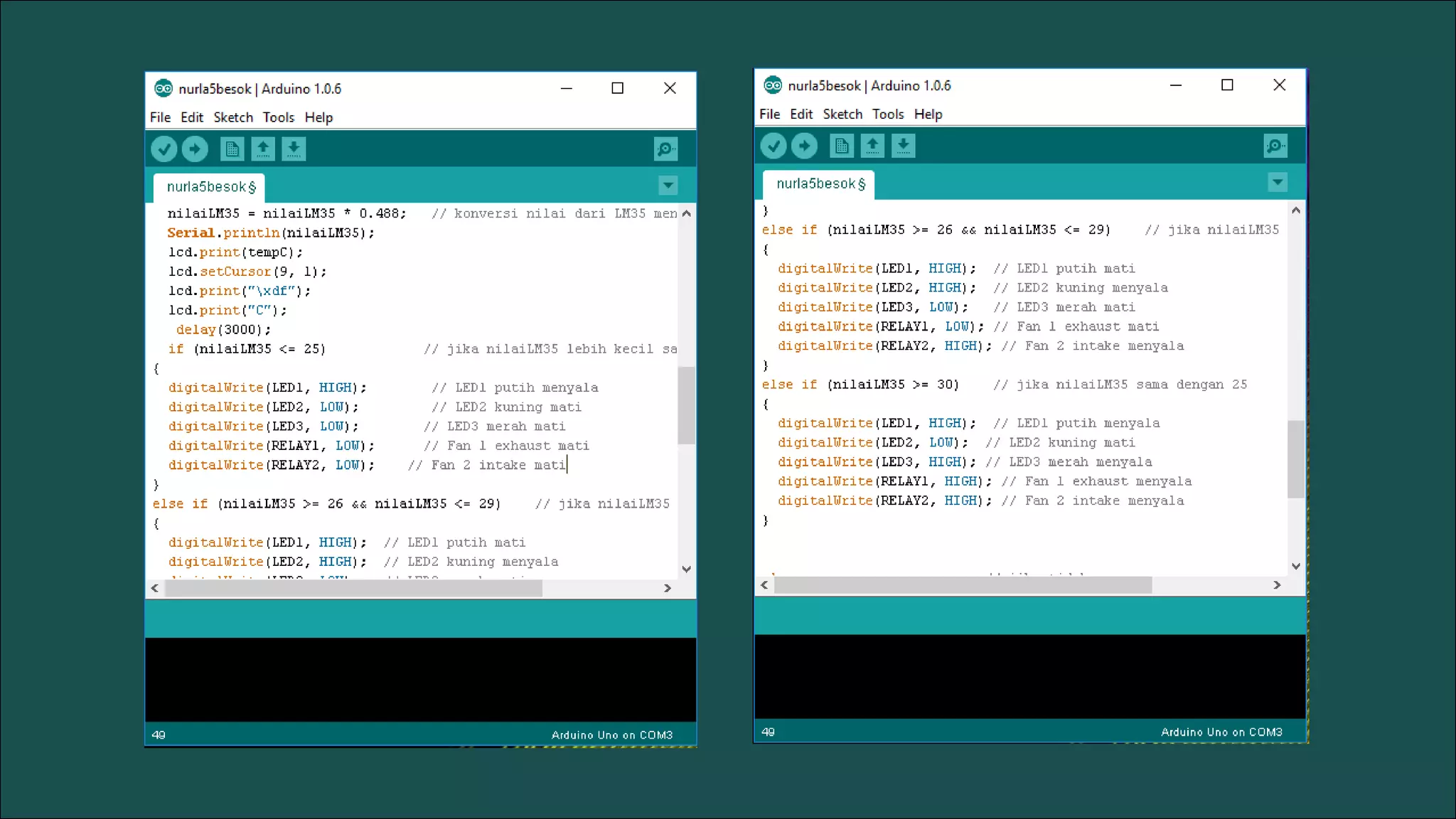

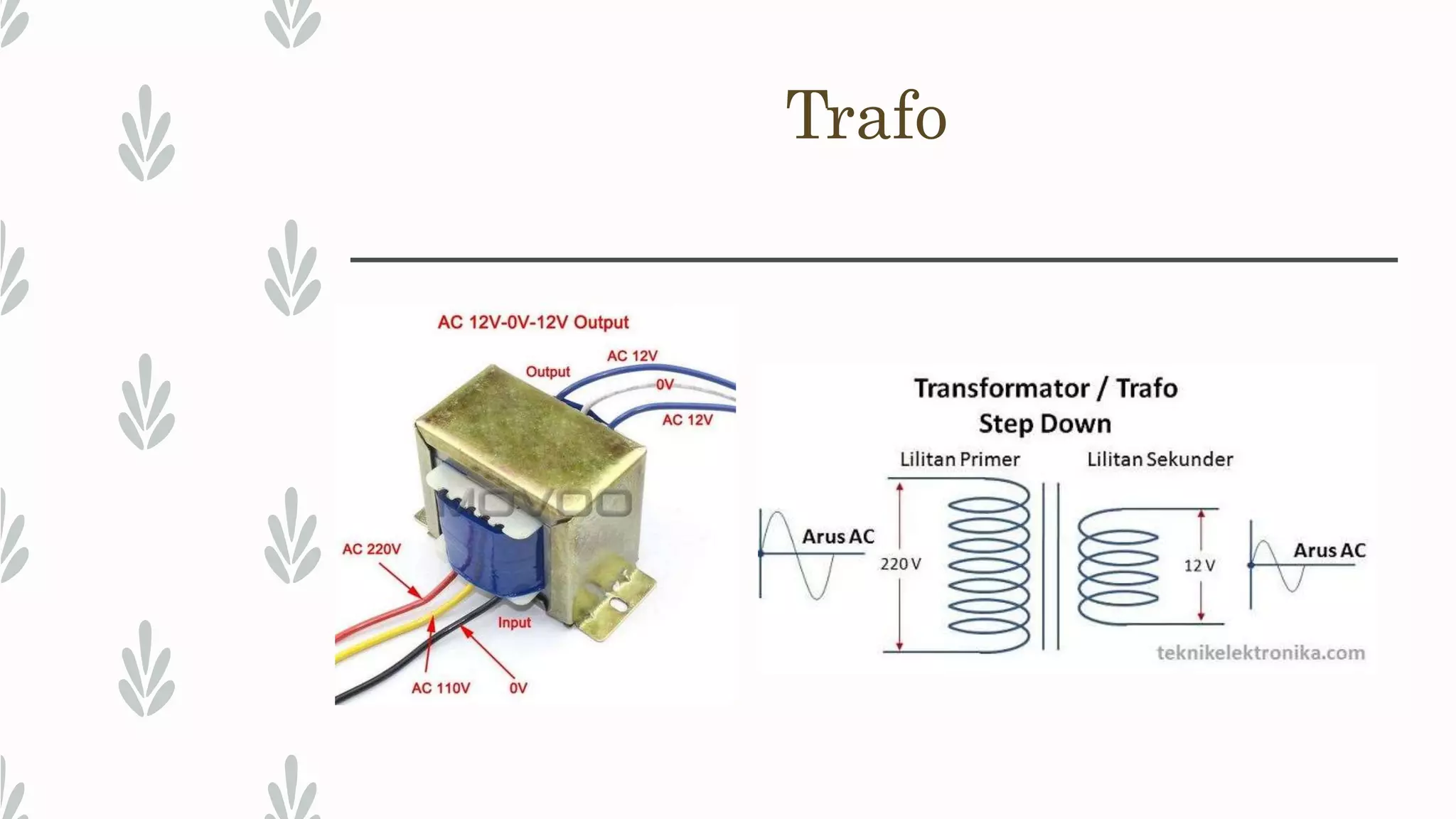

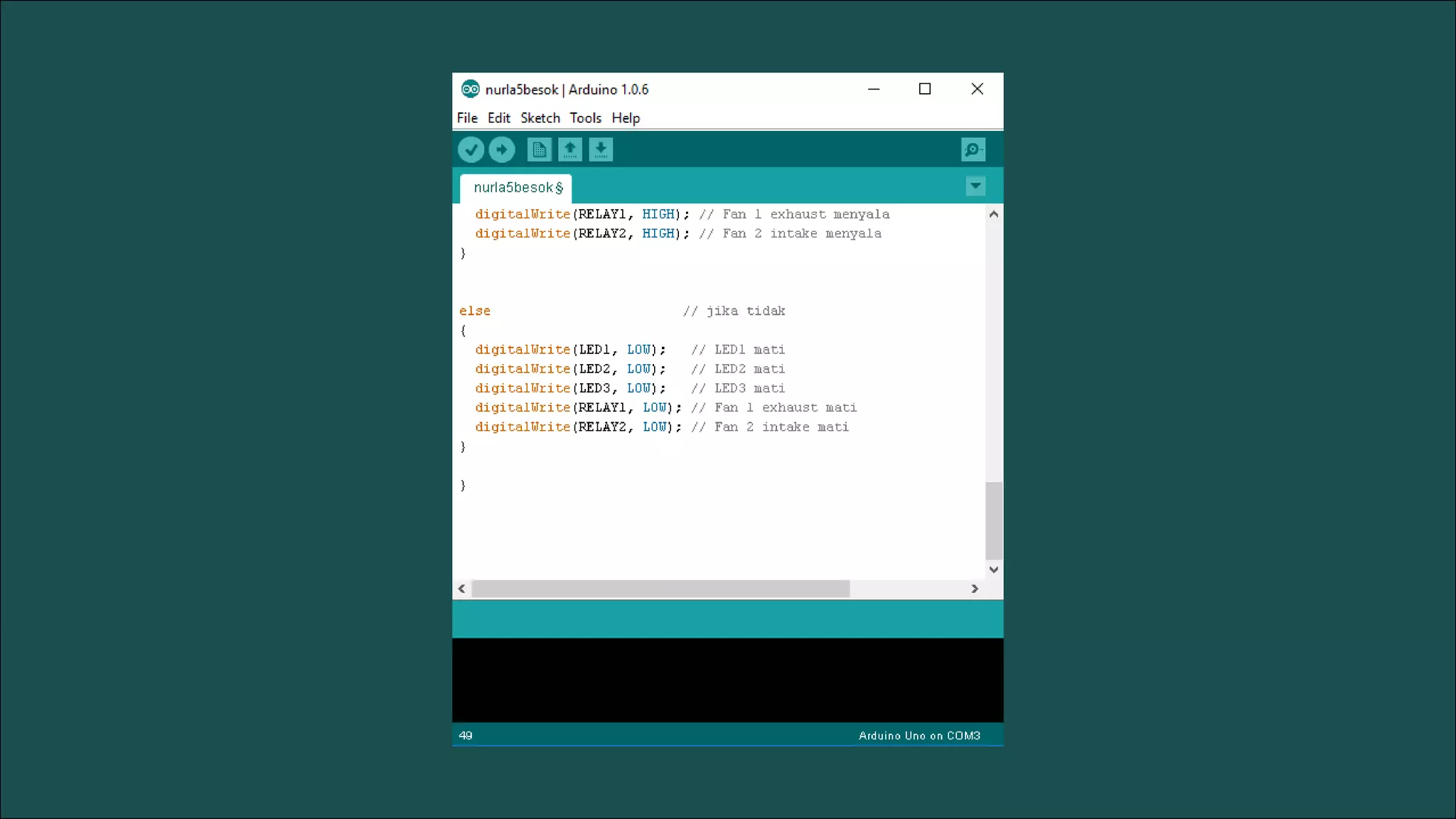

- 20. Tantangan dalam Pembuatan AutomaticDC Fan – Sumber dari Arduino hanya sebesar 5V, namun project menggunakan 2 fan dc 12 volt yang membutuhkan sumber lebih dari 5V, maka digunakan sumber listrik AC 220V yang diturunkan oleh Trafo step down dan diode rectifier agar arus bolak – balik AC menjadi arus searah DC – Dibutuhkan banyak kabel untuk menghubungkan LCD dengan Arduino, maka digunakanlah I2C agar tidak terlalu banyak pin dan kabel yang digunakan. Namun dalam penggunaan I2C dibutuhkan pengunduhan library I2C dan terdapat beberapa bagian pada skets yang harus diganti untuk menyesuaikan dengan penggunaan I2C
