优雅草星云物联网项目私有化定制技术解析：RS485接口与工业通讯协议-优雅草卓伊凡

项目背景与现状

优雅草科技自主研发的星云物联网平台原定于2025年5月15日正式发布，但由于公司商业项目优先级调整，直到8月才正式开始私有化定制实施。作为企业自研产品，商业项目始终是公司发展的首要导向。当前项目需要对接10台不同工业设备，通过采集各类参数实现监控和大屏展示功能。

在硬件对接阶段，技术团队发现目标设备均采用RS485接口进行通讯。作为项目核心技术负责人，卓伊凡有必要系统梳理RS485接口的技术原理及现代工业通讯标准，为项目顺利实施奠定基础。

RS485接口技术详解

定义与基本特性

RS485（Recommended Standard 485）是由电子工业联盟（EIA）制定的一种串行通信标准，正式名称为TIA/EIA-485-A。根据国际电工委员会IEC 61158-2标准，它是一种平衡数字传输系统的电气特性标准，主要应用于工业环境中的设备间通信。

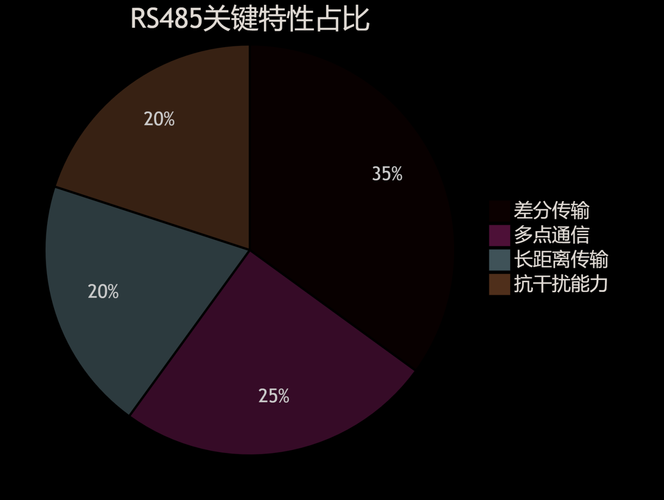

关键特性参数：

电气特性原理

RS485采用差分信号传输机制，通过两条导线（A线和B线）间的电压差表示逻辑状态：

• 逻辑”1”：A线电压比B线高200mV~6V
• 逻辑”0”：B线电压比A线高200mV~6V

这种设计带来了三大优势：

1. 共模噪声抑制：干扰信号会同时作用于两条线路，接收器只检测差值
2. 传输距离延长：理论最大距离可达1200米（波特率≤100kbps时）
3. 传输速率灵活：最高10Mbps（短距离时），随距离增加自动降低

拓扑结构与终端匹配

RS485支持总线型拓扑，最多可连接32个标准负载设备（通过中继器可扩展至256个）。根据IEEE 82.3标准，正确的终端匹配对信号完整性至关重要：

终端电阻计算公式：

Rt = Z0 = 120Ω （标准双绞线特性阻抗）

2025年主流工业通讯接口对比

根据工业互联网产业联盟（AII）2025年第一季度报告，目前工业现场主要通讯接口使用占比：

数据来源：工业互联网产业联盟《2025中国工业通讯技术发展白皮书》

RS485在现代物联网系统中的应用架构

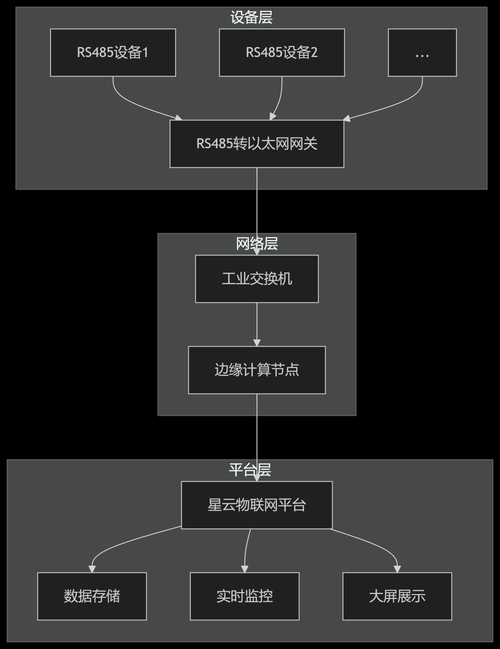

优雅草星云物联网平台采用分层架构实现设备接入：

协议栈实现

典型RS485通讯协议栈包含以下层次：

1. 物理层：RS485电气特性
2. 数据链路层：帧结构定义、错误检测
3. 应用层协议：Modbus RTU（占工业应用68%）、PROFIBUS、自定义协议等

项目实施关键技术要点

针对本次10台设备对接项目，需特别注意：

1. 设备地址冲突检测：每台RS485设备必须有唯一地址（1-247）
2. 波特率一致性：所有设备必须配置相同波特率（建议9600bps或19200bps）
3. 信号质量优化：

• 使用屏蔽双绞线（STP）
• 总线两端安装120Ω终端电阻
• 避免星型拓扑，采用直线型布线

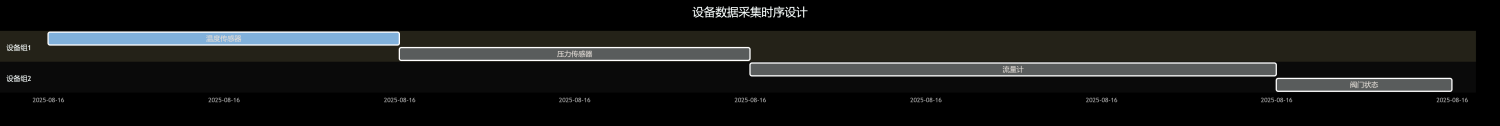

4. 数据采集策略：

未来发展趋势

虽然RS485已有40余年历史，但根据HMS工业网络2025年度报告显示，其在以下领域仍保持增长：

• 传统工业设备改造（年增长3.2%）
• 边缘计算节点接入（年增长7.8%）
• 新能源监控系统（年增长12.3%）

同时，RS485正与TSN（时间敏感网络）技术融合，形成新一代RS485-TSN混合架构，预计将在2026年形成正式标准。

项目实施方案建议

1. 分阶段实施：优先对接关键设备（3台），验证通讯稳定性
2. 信号质量测试：使用示波器检测波形完整性
3. 故障注入测试：模拟线路开路、短路等异常情况
4. 数据校验机制：采用CRC-16校验，错误重试机制（建议3次）

通过系统化的RS485网络设计和严谨的实施流程，优雅草星云物联网平台将能够可靠地服务于本次私有化定制项目，并为后续工业物联网应用积累宝贵经验。
